Технологи на предприятиях часто сталкиваются с дилеммой: нарезать резьбу или накатать? Объясняем, как принять взвешенное решение с учетом типа материала, требований к прочности, серийности выпуска и имеющихся мощностей.
Резьба — один из самых распространенных видов соединений деталей. От метода нанесения резьбы зависит себестоимость изделия.
Можно нанести метчиками или плашками, — это простой, но медленный способ. Можно фрезами, — они универсальные, но дорогие. А можно накаткой, — получите высокую прочность, но потребуется прецизионная оснастка.
Что лучше подойдет для ваших задач? А вот сейчас и выясним.
Классическая механическая обработка
Метчики и плашки. Работает как отвертка: инструмент вкручивают в отверстие или накручивают на стержень, и он аккуратно «прорезает» винтовые канавки.
Такой способ подойдет для дома или небольших мастерских. Например, если нужно восстановить резьбу в отверстии для винта, возьмите метчик, аккуратно проверните его, и готово. Или вы собираете садовую мебель из металлических трубок: чтобы закрепить соединительные элементы, вы сможете нарезать резьбу на концах трубок с помощью плашек.
Инструмент несложно найти, он недорогой и интуитивно понятный. Но есть и минусы: если отверстие глубокое, стружка может застрять и сломать метчик прямо внутри детали, и тогда всё придется начинать заново. А еще, если у вас большая деталь, придется повозиться.
Например, наносить резьбу на длинном стальном стержне диаметром больше 30 мм в ручную плашкой не получится, не хватит усилия.

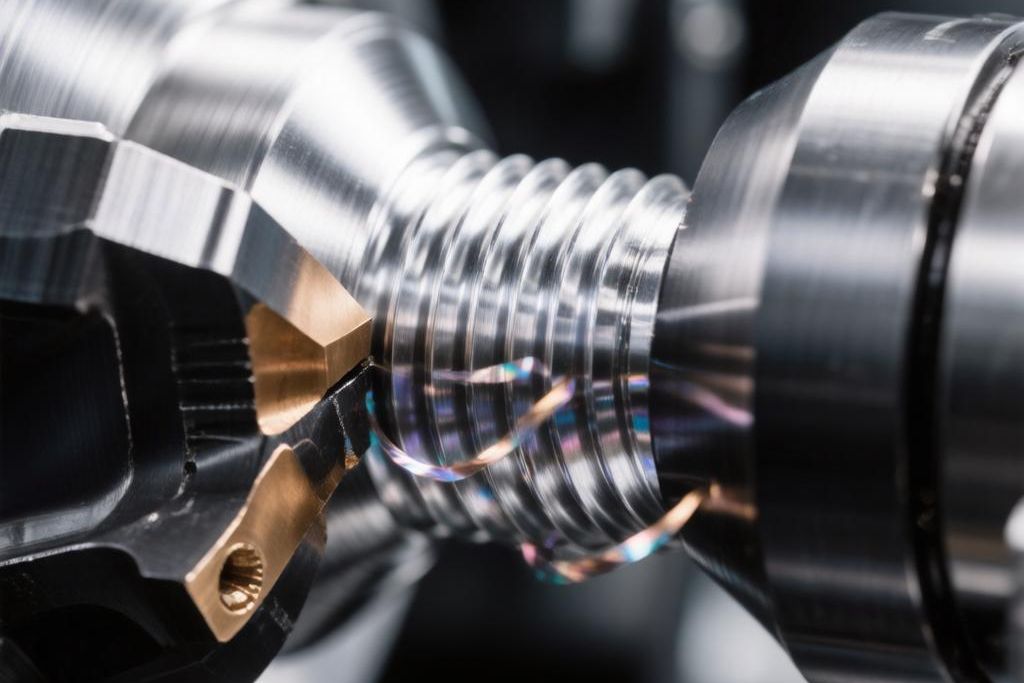

Токарная обработка резцом. Токарь постепенно, проход за проходом, специальным резцом «вытачивает» резьбу на вращающейся детали.
Этот метод подойдёт для резьб повышенной точности например для ответственных медицинских приборов. Или крупных резьб которые невозможно выполнить слесарно. А также для изделий выпускающихся небольшими сериями.
Фрезерование резьбы. Быстро, мощно и точно. При фрезеровании используют специальную фрезу на станке с ЧПУ: по сути, это умная машина, которая сама знает, как и где резать.
Некоторые детали для самолетов делают из титана или нержавеющей стали, сложных и твердых материалов. Требования к точности выкручены на максимум, поэтому здесь подойдет только фрезерование. Фреза быстро проходит по заготовке, делает резьбу за несколько оборотов и отлично справляется даже с вязкими материалами. Стружка при этом не запутывается, а аккуратно дробится.
Метод удобен и тем, что станок быстро делает партию деталей абсолютно одинаковыми. Из минусов только высокая цена и большие размеры — в небольшую мастерскую такое не поставишь.
Накатывание
Как это работает:
Специальные ролики или плоские пластины, как мощные пальцы, буквально «вдавливают» винтовые канавки в металл, как в пластилин.
В отличие от других методов, где инструмент срезает часть металла и оставляет стружку, накатка перераспределяет металл под давлением, выдавливая нужный профиль. И ни грамма материала не уходит в отходы, всё остается в детали.
Допустим, вы производите болты для автомобильных колес. Если делать их методом нарезания резьбы, часть металла уйдет в стружку, и волокна металла будут перерезаны, а это немного ослабляет деталь. А вот если использовать накатку, волокна металла не рвутся, а плавно огибают форму резьбы. Так болт получается прочнее, выдерживает на 20–40% больше нагрузок, прежде чем начнет деформироваться или ломаться.
Еще пример. Вспомните, как вы ездите на велосипеде и крутите педали. У вас не соскальзывают ноги с педалей, потому что на них часто делают рифленую поверхность или мелкую резьбу для лучшего сцепления. Такую текстуру тоже удобно делать методом накатки: ролики прокатываются по заготовке и за пару секунд создают ровный, аккуратный узор. Поверхность получается очень гладкой, почти как зеркало (по техническим меркам это называется «класс шероховатости Ra 0,4–0,8»).
А теперь о нюансах. Первое: чтобы накатать резьбу, заготовка должна быть точно подогнана по диаметру, иначе металл выдавится не так, как нужно, и деталь будет испорчена. Второе: накатка работает не со всеми материалами. Она отлично справляется с мягкими сталями и цветными металлами — скажем, с алюминиевыми сплавами для велосипедных рам или латунью для сантехнических фитингов. В случае с фитингами накатка особенно выгодна: гладкая поверхность снижает риск протечек, а прочность соединения позволяет выдерживать высокое давление воды в системе.
А вот с чугуном такой фокус не пройдет: этот материал слишком хрупкий, он может треснуть под давлением роликов. Например, если вы попытаетесь накатать резьбу на чугунной детали для старого радиатора отопления, скорее всего, заготовка просто расколется, и ее придется выбросить.
Кроме того, оборудование для накатки — штука серьезная. Нужны мощные станки, которые создадут огромное давление, и дорогие ролики особой формы. Такие инструменты нужно делать прочными и точно выверенными, чтобы они долго служили под нагрузкой. Например, для производства высокопрочных болтов, используемых в строительстве мостов, требуются ролики с особой закалкой. Они стоят дорого и окупаются за счет скорости и качества обработки больших партий деталей.
Нарезание или накатывание: сравнительный анализ
| Критерий | Нарезание (метчик/резец/фреза) | Накатывание (ролики/плашки) |
| Прочность соединения | Средняя: инструмент надрезает металл, из‑за чего волокна прерываются. Это немного ослабляет деталь. Например, болт, сделанный таким способом, может быстрее выйти из строя под сильной нагрузкой — скажем, в подвеске автомобиля при езде по ухабам. | Высокая: металл не режется, а «выдавливается» — волокна огибают форму резьбы, делая соединение прочнее. Болты для колёс гоночных машин часто делают именно так: они выдерживают на 20–40% больше нагрузок и не лопаются на резких поворотах. |
| Скорость работы | Зависит от метода: от медленной до средней. Например, чтобы нарезать резьбу на длинном валу для конвейера, токарю может потребоваться 10–15 минут — нужно аккуратно проходить каждый виток. | Очень высокая: процесс занимает секунды. На заводе по производству мебельных винтов станок с накаткой делает 60 деталей в минуту — в десятки раз быстрее, чем при нарезании. |
| Точность и гладкость | Достаточно высокая точность (классы 4H…6H), но поверхность может быть шероховатой (Ra 1,6…6,3). | Очень гладкая поверхность (Ra 0,2…1,6), почти зеркальная. |
| Стоимость инструментов | Невысокая или средняя: метчики и резцы доступны даже для домашней мастерской. Купить набор для нарезания резьбы можно за пару тысяч рублей — подойдет для ремонта мебели или сборки самодельного стеллажа. | Высокая: ролики для накатки стоят дорого, их сложно изготовить. Например, комплект для производства высокопрочных болтов для мостов обойдется в сотни тысяч рублей — но окупается при массовом выпуске. |
| Какое оборудование нужно | Подойдут обычные станки или даже ручные инструменты. В гараже можно нарезать резьбу с помощью метчика и воротка — никаких сложных машин не требуется. | Нужны мощные специализированные станки, выдерживающие огромное давление. Например, на автозаводе используют огромные прессы для накатки резьбы на деталях двигателя — они занимают полцеха и потребляют много энергии. |
| Какие материалы подходят | Почти любые: от мягкого алюминия до твердого титана и даже чугуна. Например, резьбу на чугунной батарее отопления делают именно нарезанием — другие методы не справятся с хрупкостью материала. | Только пластичные металлы: сталь, латунь, алюминий. Так делают, например, велосипедные педали или сантехнические фитинги — металл легко «продавливается», а соединение получается гладким и прочным. С чугуном или керамикой метод не работает: материал треснет под давлением роликов. |
Когда что выбрать
Нарезание (с помощью метчика, резца или фрезы) подойдет много где. Благодаря этому методу вы почините старый стул с металлическим каркасом, отремонтируете радиатор отопления из чугуна, сделаете резьбу в глухом отверстии (то есть не насквозь). Фреза с ЧПУ точно обработает каждый участок, не оставит заусенцев и обеспечит надежное крепление.
Накатывание отлично подходит для массового производства. Например, чтобы выпускать тысячи одинаковых болтов для сборки машин, сделать крепеж для авиационный двигателей или мостов. Плюс накатка экономит материал. При нарезании резьбы с каждого болта уходит 2 г металла в стружку. При выпуске миллиона болтов это 2 тонны отходов. Для интереса можете перевести эти тонны в рубли.
Короче говоря говоря: резание — для творчества и ремонта, накатка — для заводов и серийного выпуска.
Резание — довольно универсальный и доступный способ нанесения резьбы, а накатка подойдет для массового выпуска, где важны качество и эффективность работы.
При проектировании техпроцесса технологи обычно закладывают накатку для крепежных деталей и ходовых винтов, которые работают на трение, а нарезание — для корпусных деталей и ремонтных работ.
