Шероховатость на детали и крошащиеся фрезы — верный знак, что процессу не хватает стабильности. Но не спешите покупать дорогую оснастку: во многих случаях проблему можно решить обычными настройками. Мы расскажем, как победить резонанс, просто изменив вылет инструмента, направление подачи или обороты. Добейтесь идеальной чистоты поверхности с помощью тех ресурсов, которые уже есть в вашем цеху.
Когда станок начинает «дробить», это сразу сказывается на качестве. На поверхности детали появляется «рябь» и волны, из-за чего шероховатость не проходит контроль. Режущий инструмент в таких условиях долго не служит: кромка крошится от циклических микроударов. Шум при этом стоит такой, что работать рядом становится тяжело. Но хуже всего приходится шпинделю, который из-за высоких динамических нагрузок вырабатывает свой ресурс в несколько раз быстрее обычного.
Многие технологи считают, что единственный выход — купить продвинутый виброгаситель. Безусловно, это хорошее решение, но в большинстве случаев стабильности можно добиться обычными методами, просто оптимизировав параметры резания. Если грамотно подобрать подачу, обороты и способ закрепления заготовки, резонанс уйдет сам собой. Вы получите качественную поверхность без вложений, используя только те инструменты, что уже есть под рукой.
Природа вибрации
Прежде чем искать способы успокоить станок, нужно понять, как возникают колебания. В металлообработке мы имеем дело с двумя физически разными явлениями. То, что помогает в одном случае, окажется бесполезным в другом.
Вынужденные колебания: когда виновата механика
Это самый простой для диагностики тип дефекта. У него всегда есть четкая внешняя причина, заставляющая станок вибрировать с постоянным ритмом. Чаще всего виноват дисбаланс: например, если оправка или патрон смещены от центра, они будут «бить» при каждом обороте. Свою роль играют и обычные люфты — когда в подшипниках или направляющих есть зазоры, узлы начинают «гулять».
«Лечится» такая проблема обычным ремонтом. Достаточно подтянуть клинья, заменить изношенные детали или сбалансировать оснастку, чтобы гул исчез. Если источник находится снаружи (например, рядом работает мощный пресс), это тоже относится к вынужденному типу.
Автоколебания: главный враг чистого резания
Если со станком все в порядке, но при работе слышен звонкий скрежет, значит, возникли автоколебания. В отличие от первого типа, они рождаются прямо в месте контакта режущей кромки с металлом. Главный виновник здесь — регенеративный эффект. Суть в том, что каждый предыдущий проход инструмента оставляет на заготовке микроскопический след. Когда следующий зуб фрезы идет по этой неровности, глубина резания постоянно скачет. Инструмент начинает «прыгать» по этим волнам, и возникает пронзительный свист. В итоге деталь покрывается матовыми полосами, а твердосплавные пластины быстро выходят из строя.
Победить такого врага можно только изменением технологических настроек. Мы либо уменьшаем вылет инструмента, чтобы он меньше гнулся, либо меняем обороты и подачу, чтобы «сбить» ритм.
Как победить вибрацию настройкой оснастки
Вибрация чаще всего является следствием геометрического просчета. Для эффективной борьбы с резонансом не всегда нужны сложные гаджеты. Часто достаточно обратить внимание на базовые вещи: длину инструмента и способ его закрепления. Это параметры, которые можно изменить за минуту, а эффект они дают колоссальный.
Соблюдайте правило вылета
В инженерной среде есть важный стандарт — соотношение L/D. Это простая пропорция свободной длины фрезы к ее диаметру. В металлообработке принято базовое правило 3:1. Вылет не должен превышать три диаметра инструмента для черновых работ и четыре — для чистовых. В этих рамках инструмент хорошо сопротивляется изгибу.
Если инструмент торчит из патрона сильнее, его жесткость падает не плавно, а очень резко — в кубе. Это значит, что если вы увеличите длину фрезы всего в два раза, риск возникновения резонанса вырастет в восемь раз. Чтобы рассчитать критическую точку, нужно умножить диаметр на выбранный коэффициент. Для фрезы диаметром 12 мм вылет в 36–48 мм обеспечит нужную стабильность. Как только цифры превышают эту отметку, фреза превращается в своеобразный камертон, который откликается звоном на любое усилие.
Гасить колебания при чрезмерном плече рычага очень сложно, так как корпус инструмента начинает пружинить под нагрузкой. Если задача требует глубокой обработки, лучше поискать специальные усиленные державки или снижать подачу до минимума. Инструмент из твердого сплава терпимее к увеличению вылета, чем быстрорежущая сталь, благодаря более высокому модулю упругости материала.

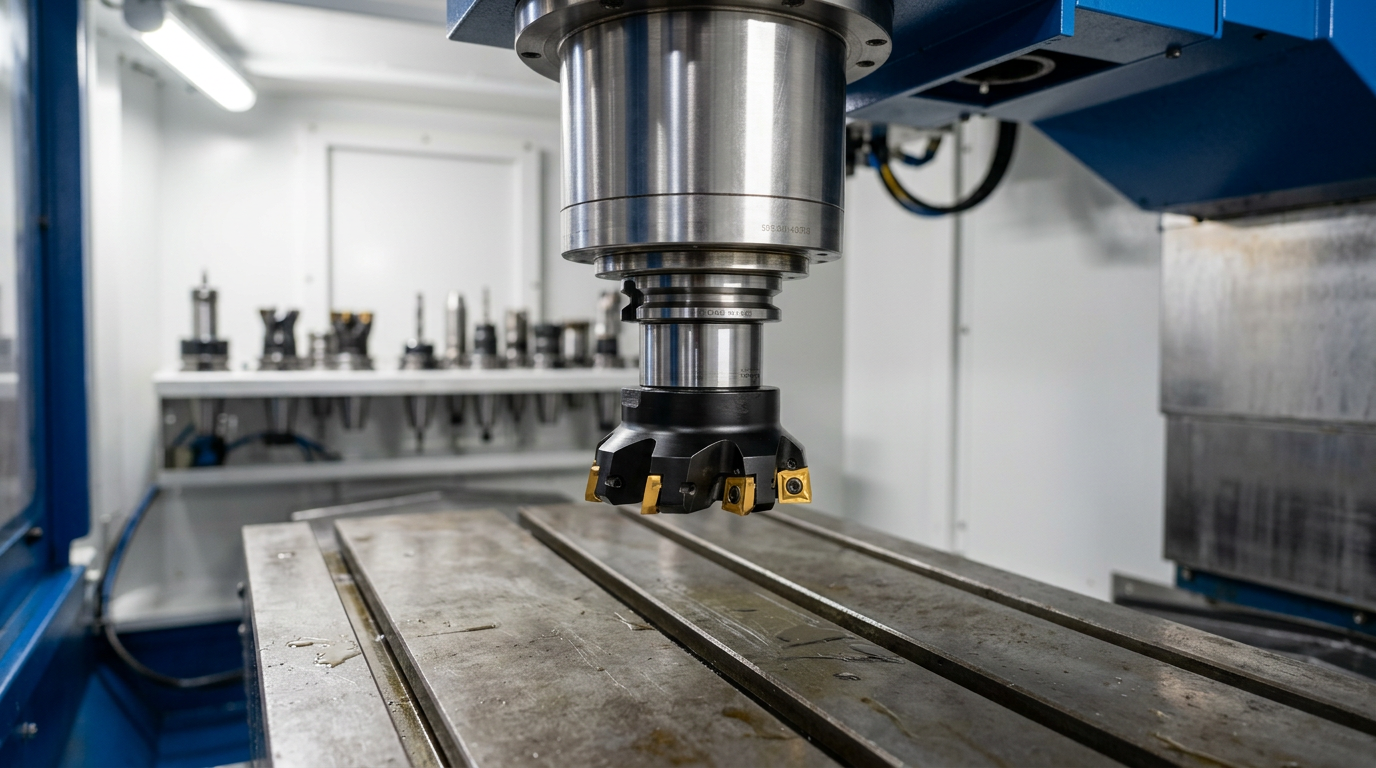

Жесткая оснастка
Преимущества термопатронов перед цанговыми зажимами
То, как вы закрепите фрезу в шпинделе, напрямую влияет на передачу вибраций. Проблема часто кроется в микросдвигах хвостовика внутри патрона. Обычные цанговые системы считаются универсальными, но они имеют прерывистый контакт. При высоких нагрузках цанга может «дышать», создавая микроподвижки, которые и раскачивают процесс.
Гидравлические патроны работают иначе: масляная прослойка под давлением не только центрирует инструмент с высокой точностью, но и служит естественным амортизатором. Термопатроны ценятся за идеальную соосность и максимальную плотность посадки. За счет нагрева и последующего сжатия металла создается монолитное соединение. Это исключает осевое смещение и делает работу на высоких оборотах гораздо стабильнее. Однако термопатроны не демпфируют удары, поэтому при плохой геометрии резания толку от них будет мало.
Влияние переходников и удлинителей
Любое составное соединение — это слабое место. Переходники и удлинители, особенно с цилиндрическими хвостовиками, неизбежно вносят в систему дополнительные поверхности, где может зародиться биение. Каждый стык снижает общую жесткость на 10–20%. Если без удлинителя не обойтись, нужно выбирать системы с многоугольным конусом (Coromant Capto, ISO 26623), так как они обеспечивают надежность, близкую к монолитной конструкции.
Выбираем правильное направление
Направление вращения фрезы относительно подачи кардинально меняет физику процесса. Существует два основных сценария:
- Встречное — фреза крутится навстречу движению детали. В начале контакта зуб скользит, нагартовывая (упрочняя) металл, и только потом врезается. Стружка получается неравномерной. В итоге мы получаем лишнее трение, нагрев и эффект «закусывания», когда инструмент начинает прыгать по поверхности.
- Попутное — фреза «догоняет» деталь. Здесь зуб сразу снимает слой максимальной толщины. Да, система нагружается резко, поэтому все узлы станка должны быть надежно зафиксированы. Если оборудование старое, с люфтами в винтовых парах, заготовку может дернуть. Но главный плюс «попутки» — в подавлении автоколебаний. Нагрузка не скачет, а значит, нет переменных усилий, которые расшатывают систему. Рез идет спокойно и уверенно.
Борьба с резонансом с помощью подручных средств
Часто проблему можно решить, даже не касаясь оснастки, — достаточно просто «поиграть» с настройками станка.
Управление режимами резания
Смена скорости вращения
Самый быстрый способ повлиять на вибрацию — изменить обороты шпинделя. Смысл здесь в уходе от резонанса, который возникает, когда ритм ударов зубьев совпадает с частотой самой системы.
Универсального правила «только увеличивай или только уменьшай» не существует. Если вы поймали резонанс, нужно резко сместить настройки в любую сторону. На практике чаще выручает замедление: падает центробежная сила и снижается возмущение от дисбаланса.
Опытный оператор начинает с коррекции на 10–15%, что обычно позволяет выйти из опасной зоны. Но бывает и наоборот: именно ускорение помогает «перепрыгнуть» через пик колебаний.
Подбор ширины захвата
Когда фреза идет широким пятном, нагрузка на каждую режущую кромку максимальна. Это провоцирует отжим и дерганье. В такой ситуации стоит уменьшить величину радиального врезания Ae. Метод «тонкой стружки» снижает давление на металл и сокращает угол контакта. Это дает системе возможность восстановить жесткость и предотвращает уход инструмента в сторону. Так можно сохранить стабильность даже на больших вылетах. Часто лучше сделать несколько быстрых проходов с малым захватом, чем один медленный, но со скрежетом.
Работа по трохоиде
При обработке глубоких пазов обычное прямолинейное движение часто приводит к заклиниванию. Фреза работает всей боковой поверхностью, стружка забивается в канавки, начинается визг и наволакивание металла.
Трохоидальное фрезерование решает эту задачу. Мы перестаем «долбить» паз на полную глубину и начинаем его «выпиливать» круговыми движениями. Инструмент идет по сложной спиральной (трохоидальной) траектории, снимает тонкий слой, а большую часть цикла проводит в воздухе, успевая охладиться. Это не просто убирает тряску — это единственный способ пройти глубокие пазы на твердых марках стали без спецподготовки.
Балансировка инструмента на коленке
Контроль биения индикатором
Дорогие балансировочные станки — это хорошо, но выявить дисбаланс можно и привычными приборами. Достаточно взять индикатор часового типа на магнитной стойке и подвести его к шейке фрезы или контрольному стержню. Если стрелка гуляет, ищем причину: соринка в конусе, кривой хвостовик или изношенный зажим. Иногда хватает обычного поворота фрезы в патроне на 180°, чтобы скомпенсировать погрешность за счет противоположного смещения центра масс.
Правильная затяжка цанги
Цанговый патрон — прецизионный узел, не терпящий грязи. Даже микроскопическая пылинка, зажатая лепестками, вызывает биение в 0.02–0.05 мм, что критично для чистовой отделки. Протирать конус и зажимной элемент нужно насухо.
Затягивать гайку следует плавно, без рывков. Типичная ошибка — попытка «дожать» резьбу, когда хвостовик вставлен не полностью. Перекос возникает именно из-за нарушения последовательности действий. Сначала вставляем фрезу до упора, слегка прихватываем гайку рукой и только потом прикладываем окончательный момент ключом. Важно набить руку, чтобы чувствовать точку фиксации без деформации всего узла.
Импровизированные демпферы
Свинцовая лента или пластилин
Для корректировки частоты колебаний используют метод утяжеления. Свинцовая лента, намотанная в несколько слоев, добавляет массу и создает внутреннее трение. Дрожь, которая пытается раскачать оснастку, гасится в вязком слое мягкого металла.
Пластилин или мастика на теле оправки работают чуть слабее, но при обработке алюминия их вполне хватает. Эти приемы выглядят примитивно, но они физически обоснованы и часто спасают положение.
Магнитные грузики
Если конструкция станка позволяет, для подавления резонанса можно использовать неодимовые магниты, размещая их на невращающихся узлах или самой заготовке. Магнит работает как дополнительный демпфер, который изменяет собственную частоту колебаний системы и помогает устранить высокочастотный «звон».
Наполнение пустот в деталях
Тонкостенная гильза или труба резонируют как колокол. Засыпав внутреннюю полость сухим песком, токарь превращает ее в массивную болванку. Песчинки трутся друг о друга, преобразуя энергию вибрации в тепло.
Расплавленный свинец обеспечивает еще более плотный контакт. Из бюджетных вариантов выручает монтажная пена. Она придает стенкам вязкую жесткость и хорошо гасит гул, а после работы ее легко удалить.
Повышение устойчивости детали при резании
Правильное базирование и надежная фиксация — фундамент, на котором строится вся работа мастера. Если заготовка дрожит, никакая дорогая фреза не поможет выдержать нужный размер и обеспечить чистоту поверхности.
Почему заготовка вибрирует как камертон
Любое металлическое тело имеет свою природную частоту колебаний. Когда режущая кромка инструмента врезается в материал, возникают микроудары. Если их ритм совпадает с собственным диапазоном детали, рождается резонанс. Тонкостенные изделия в этот момент ведут себя как камертон. Они раскачиваются, из-за чего вместо зеркального блеска появляется «чешуя» или мелкая дробь. Энергия станка впустую тратится на паразитные вибрации.
Применение оснастки и подпорок

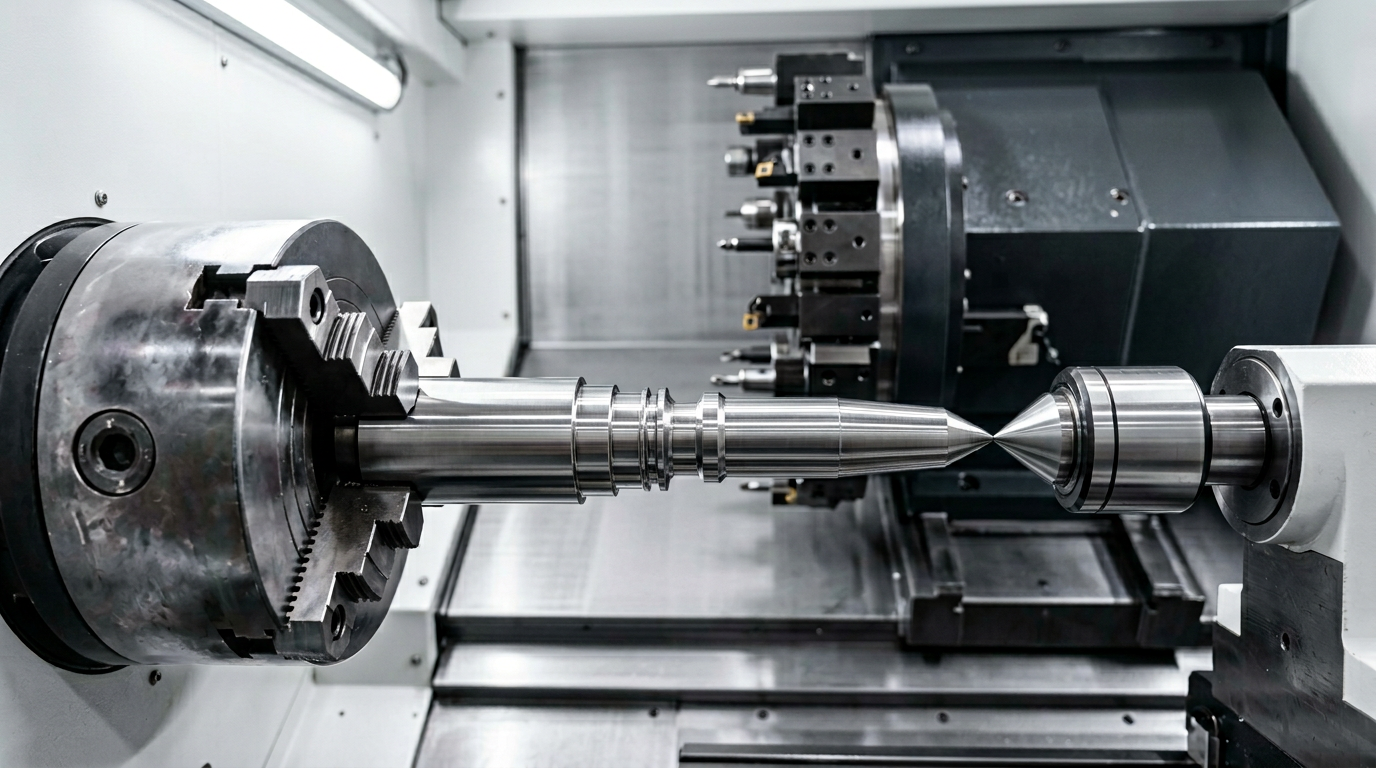

Чтобы устранить проблему, нужно зажать деталь максимально плотно. Самый простой путь — увеличить количество прихватов и упоров. При работе на токарном станке с длинными валами спасают люнеты. Они создают промежуточную опору, не позволяя заготовке прогибаться под давлением резца.
В тисках отлично работают демпферы. Обычный брусок дерева или вставка из мягкого пластика, вставленные между деталью и губками, поглощает волну вибрации. Важный нюанс: древесина под нагрузкой буквально «впивается» в микрорельеф поверхности. Это создает вязкое соединение, которое гасит звон гораздо лучше любого стального зажима.
Смена частоты натяжением
Если стандартных прижимов не хватает, на помощь приходит такелаж. Стяжная лента, обернутая вокруг изделия и притянутая к столу, смещает резонансную зону. Предварительный натяг делает структуру металла «глухой» к ударам фрезы. Струбцины на свободных концах конструкции также работают как инерционные грузы. Этот прием часто спасает при обработке полых корпусов: стоит стянуть их лентой, и гул сменяется спокойным звуком чистого резания. Главное — не переборщить, чтобы не спровоцировать избыточное напряжение, когда после снятия ремней деталь «отыграет» назад и нарушит финишную геометрию.
Визуальные маркеры: диагностика по следам резания
Визуальный осмотр заменяет сложную аппаратуру на многих этапах работы. Состояние стружки и микрорельеф поверхности могут многое рассказать о поведении станка.
Стружка-гармошка
В норме стружка сходит плавно и имеет постоянную толщину. Если она стала похожа на веер или гармошку, значит, процесс потерял стабильность и начались автоколебания.
Это классический пример регенеративного эффекта, когда кромка инструмента дрожит и меняет глубину прохода. Нагрузка на шпиндель становится пульсирующей, а металл деформируется рывками. Такие волны опасны тем, что они нарастают сами собой. Без вмешательства оператора дело закончится браком. Если увидели подобные «гармошки» в поддоне станка — немедленно смените режимы. Только так вы вернете системе устойчивость, пока режущий элемент не разлетелся на куски.
Оценка поверхности заготовки
Ритмичные полосы на готовом изделии часто называют «дроблением». Они портят шероховатость и точность, но при этом служат линейкой для поиска причины сбоя. Замерьте шаг между соседними рисками, чтобы провести быстрый расчет и найти источник вибрации.
Если расстояние между волнами большое, скорее всего, «гуляет» сама заготовка или приспособление. Совсем мелкая, едва видная глазом рябь обычно указывает на чрезмерный вылет оправки или износ подшипников. Такой анализ экономит время и позволяет сразу перейти к исправлению ситуации.
Когда пора применять виброгасители
Бывает, что «пляски с бубном» вокруг станка не помогают. Когда все привычные способы исчерпаны, важно вовремя остановиться и использовать специальный инструмент.
Проверяем биение и точность сборки
Перед покупкой дорогого виброгасителя исключаем ошибки наладчика. Берем индикатор и проверяем биение шпинделя и патрона. Наша цель — вывести показатель практически в ноль. Если сборка идеальна, поверхности конусов чистые, а фреза зажата без малейшего перекоса, но звон продолжается — технический ресурс точности исчерпан. Значит, причина не в соре в цанге, а в фундаментальных законах природы, которые действуют на длинный инструмент.
Ищем устойчивый режим резания
Дальше работаем с подачей и скоростью. Если вы плавно прогнали весь диапазон оборотов и попробовали разные нагрузки на зуб, но стабильности так и не нашли — «сладкого пятна» в настройках просто не существует. На больших вылетах, когда длина превышает диаметр в четыре или пять раз, обычная стальная оправка будет дрожать при любых вводных данных.
Усиливаем жесткость и используем антивибрационный арсенал
Если деталь зажата «намертво», а вибрация все равно портит поверхность — пришло время виброгасителей. Когда устойчивость системы на пределе, спасти ситуацию могут только державки с внутренним демпфером. Они работают в противофазе колебаниям, поглощая их энергию. Также выручают фрезы с переменным шагом зубьев или специальной геометрией пластин. За счет разного расстояния между кромками они разбивают ритм резонанса, не давая ему раскачаться.
Перед тем как искать спасение в дорогих виброгасителях, стоит вспомнить, что вибрация — это симптом. Найти причину «болезни» можно в ходе обычной проверки. Пройдите по пяти базовым шагам, чтобы навести порядок в зоне резания без лишних затрат.
- Оцените жесткость заготовки. Тонкие стенки или неудачная форма часто становятся источником звона. Иногда достаточно добавить дополнительный упор или изменить схему прижима.
- Изучите состояние оснастки. Инструмент и деталь должны быть жестко связаны со станком. Убедитесь в чистоте посадочных поверхностей и отсутствии люфтов в зажимных устройствах.
- Проконтролируйте вылет инструмента. Чем короче зажата фреза, тем меньше у нее шансов пружинить при работе. Лишний сантиметр вылета в разы снижает устойчивость системы.
- Скорректируйте режимы резания. Попробуйте изменить частоту вращения шпинделя или подачу. Часто этого хватает, чтобы мгновенно уйти из зоны резонанса.
- Проверьте динамическую балансировку. Если жесткость и статика в норме, осмотрите вращающиеся узлы. Даже небольшой дисбаланс на высоких оборотах вызывает сильное дробление.
Часто проблема исчезает на одном из первых этапов, и покупка гасителя становится просто не нужна.
