Традиционные металлы достигли своего предела возможностей: на смену им приходит пластик и композит. Несмотря на кажущееся сходство, это совершенно разные материалы. В этом материале проводим аудит и сравниваем характеристики: от термостойкости до удельной прочности и стоимости владения.
Чем заменить сталь и цветной металл без потери в ресурсе и надежности? Индустрия 4.0 нашла ответ: сейчас классические детали все чаще вытесняются более легкими и не менее долговечными пластиковыми и композитными изделиями. Современные термопласты снижают массу конструкции, не нуждаются в защите от коррозии и обладают отличной химической стойкостью.
Сегодня мы разберемся в различиях пластиков и композитов и определим, как и где они могут заменить металл.
Суть различий: гомогенность против синергии
Пластик заслужил свою популярность за счет легкости, стойкости к коррозии, эффективного поглощения вибраций и возможности производства сложнейших геометрических форм, что наиболее актуально для 3D-печати. Его основой выступают полимеры с однородной структурой.
По сравнению с металлами пластиковый материал обладает значительно меньшей прочностью. Однако развитие химической промышленности успешно нивелирует эту проблему и все чаще позволяет заменять металлические детали полимерными.
Композит — это микроконструкция, которая состоит из полимерной матрицы с армированием. Его более сложный состав обеспечивает высокие механические свойства: композитный материал значительно более устойчив к ударам, нагрузкам и перепадам температур. Он не уступает в прочности стали, но при этом легче на 30–50%.
По сравнению с пластиками, композиты позволяют инженеру программировать его характеристики за счет перераспределения армирующего волокна. Его свойства создаются одновременно с самой деталью в процессе формования.
Пластиковый материал легко обрабатывается и подходит для массового производства деталей. Композит — прочный и термостойкий, незаменимый для сложных условий эксплуатации.
Высочайшая удельная прочность позволяет композитам все чаще заменять металл. Они используются там, где важна надежность, долговечность и структурная целостность. В отличие от металла, композиты лучше гасят микротрещины: препятствием для их распространения становятся волокна матрицы.
Основная цель использования пластиков и композитов в механообработке — удешевление и облегчение конструкций.
Прочность и вес: фундамент инженерного выбора
Удельная прочность — это отношение предела прочности к плотности. Это характеристика важна и для пластиков, и для композитов. Многие из них имеют высокий предел прочности, но низкую пластичность и малую плотность.
Ниже — о том, как удельная прочность и другие механические свойства влияют на поведение материалов.
Композиты
Удельная прочность композиционных материалов во многом зависит от типа и расположения армирующих волокон. Прочность готовых изделий составляет 50–90% от прочности волокна. Еще одним важным фактором считается модуль упругости. У композитов он ниже, чем у стали, поэтому такие конструкции нужно дополнительно усиливать ребрами жесткости.
Модуль упругости одного из самых прочных композитов — углепластика — составляет 135 ГПа, тогда как для стали Ст3 этот показатель равен 205 ГПа.
Для композита большое значение имеет расположение волокон. При однонаправленном армировании композитный материал достигает наивысших показателей прочности и модуля упругости вдоль волокон и минимальных в поперечном направлении. Разница между этими значениями может составлять несколько десятков раз. Композиты с многонаправленным (двунаправленным, квазиизотропным, пространственным) армированием более сбаласированы.
Углепластик с однонаправленными волокнами имеет прочность до 1800 МПа вдоль волокон и до 100 МПа поперек волокон. При двунаправленном положении волокон его прочность для обоих положений равна 600–800 МПа.

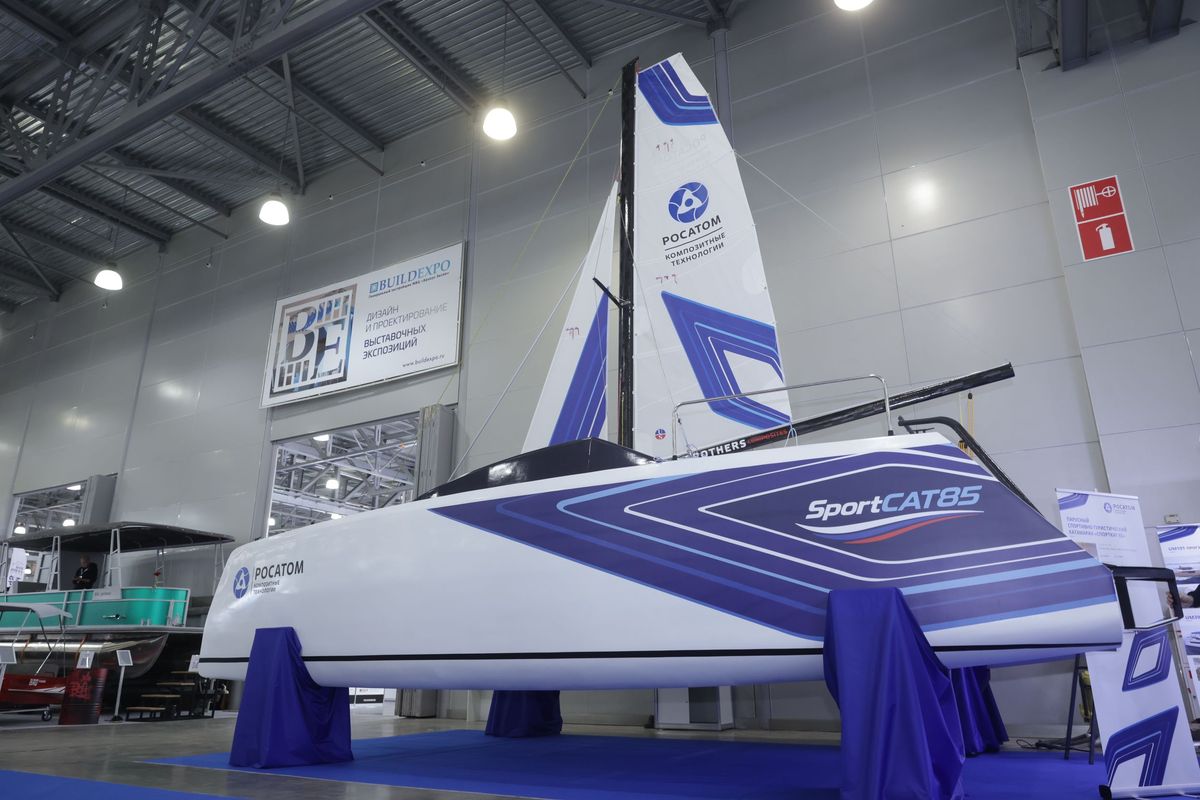

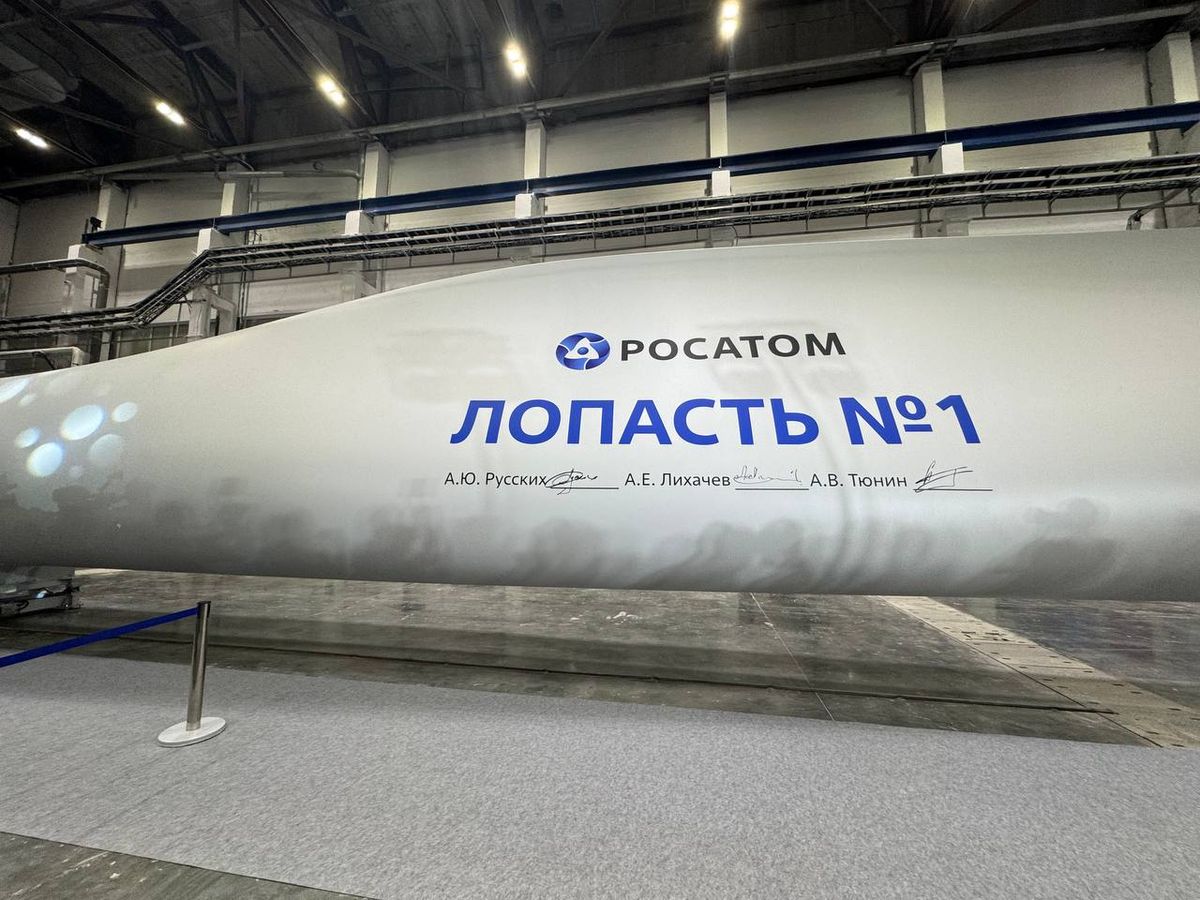

Композиты используются для ответственных узлов, нуждающихся в облегчении конструкции. Их применение распространено в строительстве, в котором важна стойкость к нагрузкам и легкость конструкции, или в авиации и транспорте, где каждый килограмм детали экономит литры топлива.
Однонаправленный композитный материал применяется для изделий с выраженным направлением главных напряжений — это лопасти винтов вертолетов, валы трансмиссий, баллоны высокого давления. Многонаправленный служит основой для обшивки и панелей самолетов, корпусов транспорта, деталей кузова авто.
Пластики
Пластиковый материал обладает куда меньшей удельной прочностью: она не превышает 30–75 МПа×м³/кг. Однако он ценится своим предсказуемым поведением, поэтому широко распространен для различных задач машиностроения. Из него изготавливают огромный спектр деталей и узлов машин: корпуса, емкости, обшивки, трубопроводы.
Преимущества пластиков перед композитами:
- Высокая ударная вязкость и пластичность. Пластическая деформация не позволяет разрушаться при ударах и превышениях нагрузки, в то время как композит склонен к расслоению.
- Изотропность. Для мелких деталей, в которых невозможно обеспечить правильную укладку волокна, выигрывает пластик. Он одинаково прочен во всех направлениях.
- Вибростойкость. Пластики гасят вибрации намного эффективнее композитов.
- Низкое трение. Подшипники для промышленного оборудования из антифрикционных PEEK, PTFE справляются со своей задачи даже без использования смазывающе-охлаждающей жидкости.
Пластик и композиты — разные материалы с абсолютно различной областью применения.
Пластмассы и композитные материалы широко используются в массовом и серийном производстве для деталей сложной геометрии, облегченных изделий. В общей промышленности и автомобилестроении — это панели, корпуса, бамперы, зажимы, бытовая техника. В электронике — разъемы, изоляция, упаковка.
Их преимущества обусловлены низкой стоимостью материалов, высокой повторяемостью и автоматизацией, очень высокой производительностью (литье под давлением за несколько секунд), минимальным количеством отходов, возможностью вторичной переработки и коррозионной стойкостью. Пластмассы являются основным материалом для массового производства деталей, где стоимость, геометрия и скорость производства важнее высокой прочности.
Химия, температура и среда: вопрос стойкости
Раздел о том, как однородные полимеры и многокомпонентные композиты ведут себя в сложных условиях эксплуатации.
Экстремальные возможности композита
Стойкость композитов к агрессивной среде зависит от типа матрицы (основы):
- полимерная — термореактивные материалы и термопласты, дешевые и простые в обработке;
- металлическая — алюминиевые, магниевые или титановые сплавы, используемые в конструкциях или при высоких температурах окружающей среды (до +300..+600°C);
- керамическая — карбид кремния или оксид алюминия, непревзойденный материал для экстремально высоких температур (до +1300..+1500°C).
Уязвимое место композита — это граница раздела матрицы и волокна. Влага или химия, проникающая сквозь микропоры, со временем разрушает структуру при циклах замораживания и оттаивания. Поэтому армирующие волокна для морских и влажных сред должны быть аппретированы — покрыты специальными веществами для повышения адгезии волокна с матрицей.
Усилить определенные свойства композита помогают специальные добавки (антипрены, стабилизаторы) или наполнители (тальк, карбонат кальция). Это может улучшить огнестойкость, отрегулировать электропроводность, усилить защиту от ультрафиолета, повысить обрабатываемость или удешевить материал.
Композиты для мебели достаточно армировать натуральными материалами: льном, бамбуком или джутом. Прецизионные детали, обрабатываемые на станках ЧПУ, нуждаются в армировании углеродным волокном.
Пластик — щит против агрессивных сред
Пластики термочувствительны и нуждаются в проверке на ползучесть при рабочих температурах. Они не допускаются для эксплуатации и при сверхнизких (криогенных) температурах: на морозе пластик становится хрупким, как стекло. Исключение составляют фторполимеры (фторопласты), которые могут сохранять пластичность до –196°C.
Ограничивает применение материала повышенный коэффициент теплового расширения (КТР). Ответственный узел из пластика при высоких температурах деформируется и увеличится в размерах, и механизм заклинит.
В отличие от металлов, полимеры не подвержены электрохимической коррозии, что является их главным козырем. Наиболее выгодное применение как с эксплуатационной, так и с экономической стороны — это системы водоснабжения и ЖКХ. Например, полиэтилен класса ПЭ100 чаще всего используется в инфраструктурных проектах и промышленности там, где требуются напорные трубопроводы.
Почему это выгодно? Статистика аварий в РФ за 2024 год наглядно демонстрирует «металлоусталость» инфраструктуры. Хотя точные цифры по полимерам варьируются, ключевой тренд неизменен: основной процент инцидентов происходит на сетях из стали и чугуна из-за коррозии (по некоторым данным, до 60–70% аварий в ЖКХ связаны именно с этим фактором). Эксплуатация металлических труб требует постоянных затрат на катодную защиту и ремонты.
В узких сферах применения с особо агрессивной средой актуальны суперконструкционные пластики (PEEK, PPS) и фторопласты (PTFE, PVDF). Благодаря однородной структуре они создают барьер для агрессивных сред. Например, PEEK выдерживает длительное воздействие перегретого пара, масел и кислот при температуре до +250°C. Такой пластиковый материал применяется для футеровки химических реакторов, клапанов и уплотнений в нефтегазовой промышленности. Стойкость к гидролизу и стерилизации делает его незаменимыми в медицине и пищевой промышленности.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
Пластики примечательны своими диэлектрическими свойствами. Углепластик в паре с алюминием создает мощную гальваническую пару, разрушая металл. Инженерные пластики лишены этого недостатка и безопасны в сборных конструкциях.
«Использование полиэтилена класса ПЭ100 дает двойной эффект:
- Экономическая выгода. Благодаря бимодальной структуре трубы сохраняют высокий класс давления (MRS 10 МПа) при меньшей толщине стенки. Это снижает материалоемкость и вес, упрощая логистику и монтаж. Срок службы таких трубопроводов достигает 50–100 лет против 30 лет у стали без надлежащей защиты, что кардинально снижает стоимость жизненного цикла.
- Эксплуатационная надежность. Контролируемое распределение сомономера в полимерной цепи обеспечивает абсолютную стойкость к коррозии, зарастанию стенок и, что критично для бестраншейной прокладки в условиях плотной городской застройки, высочайшую устойчивость к медленному распространению трещин (свойство, усиленное в модификациях RC).»
Кермен Бовальдинова, кандидат химических наук, директор продуктового развития научно-исследовательского центра СИБУР ПолиЛаб
Использование полиэтилена класса ПЭ100 дает двойной эффект:
— Экономическая выгода. Благодаря бимодальной структуре трубы сохраняют высокий класс давления (MRS 10 МПа) при меньшей толщине стенки. Это снижает материалоемкость и вес, упрощая логистику и монтаж. Срок службы таких трубопроводов достигает 50–100 лет против 30 лет у стали без надлежащей защиты, что кардинально снижает стоимость жизненного цикла.
— Эксплуатационная надежность. Контролируемое распределение сомономера в полимерной цепи обеспечивает абсолютную стойкость к коррозии, зарастанию стенок и, что критично для бестраншейной прокладки в условиях плотной городской застройки, высочайшую устойчивость к медленному распространению трещин (свойство, усиленное в модификациях RC).
Экономика производства пластиковых и композитных изделий
Производство деталей из инженерных пластиков характеризуется высоким порогом входа, то есть большими капитальными вложениями (CAPEX). Они пластичны и чувствительны к температуре, поэтому продукция из них производится в основном методом литья. Это требует закупки множества штампов и пресс-форм, которые будут точно повторять форму готового изделия.
Дорогая оснастка быстро окупается на больших тиражах (от 5000–10000 единиц). В этом случае себестоимость одной пластиковой детали стремится к стоимости сырья. Пластик отлично подходит для массового производства, где сложность геометрии не увеличивает стоимость каждой последующей копии.
Для композитов оснастка выходит несколько дешевле. Сложность здесь представляют армирующие волокна: они приводят к повышенному износу режущего инструмента станков или сопел 3D-принтеров. Поэтому для композитов необходим инструмент из твердых сплавов, стойких к абразиву. Однако стоимость производства высока за счет необходимости постобработки: шлифовка и полировка сложных геометрий почти всегда проводится вручную. Следовательно, композиты требуют более высоких операционных затрат (OPEX).
В дочерних компаниях «Ростех» было изготовлено 36% деталей из полимерно-композитного пластика для ракетоносителей, что снизило их вес на 12%. Масса воздушных судов за счет композитов уменьшилась на 20–30%. В целом переход на новый материал сократил количество деталей, уменьшил сроки и общие затраты на производство.
Благодаря низким стартовым затратам композиты идеальны для прототипирования, мелкосерийного выпуска или создания уникальных деталей. Однако высокая доля ручного труда и стоимость материала делают себестоимость продукции стабильно высокой независимо от количества деталей в тираже.
Пластиковыедетали изготавливаются методом литья под давлением. Простая форма стоит примерно от 1–2 млн руб., а сложная форма с горячими каналами — около 5–20 млн руб. и более. Результат: высокие затраты на старте и низкие за одно изделиепри больших объемах производства.
Композиты — контактное формование или инфузия. Алюминиевая или композитная оснастка стоит от 100 тыс. руб. до 1 млн руб. Здесь дешевле вход, дороже каждая деталь и ниже повторяемость.
Вывод: пластиковые детали оптимальны для массового производства, а композитные — для мелкосерийных партий или уникальных изделий.
Будущее — гибридное: тренды материаловедения
Тенденции Индустрии 4.0:
- Нанокомпозиты на базе термопластов. Рост спроса на легкие и высокопроизводительные материалы растет во многих сферах промышленности — аэрокосмической, автомобильной, электронной и т.д. Внедрение пластиковых и композитных изделий повышает экономическую эффективность предприятий и улучшает эксплуатационные характеристики готовой продукции.
- Автоматизированная укладка волокон. Привлечение роботов ускоряет производство композитов, снижает затраты и повышает качество готовых изделий. Бонус: с помощью автоматизированных комплексов появляется возможность в короткие сроки создавать сложнейшие геометрические формы, которые ранее требовали значительных трудозатрат.
- Тотальная пластификация. Производство пластиковых емкостей вместо жестяных, бумажных или стеклянных расходует почти вдвое меньше электроэнергии, снижает расход воды и не требует вырубки деревьев. Точкой роста становится освоение технологии переработки пластика — это станет шагом к переходу на «зеленые» технологии.
- Гибридные конструкции. Сочетание пластика, композита и металла в одной детали? Легко! Такие конструкции собираются с помощью клеевых прослоек и механических крепежей. Гибридное соединение материалов используется в авиационной промышленности, где требования к надежности предельно высоки.
- Биокомпозиты. Возобновляемые природные ресурсы становятся все более популярны для армирования композитов. Это позволяет создать экологически чистые и безопасные материалы. Кроме того, это решает проблему переработки и утилизации композитов.
Пластик — оптимальное решение для серийного производства, сложной геометрии и эксплуатации в химически агрессивных средах. Композит — инструмент для облегчения и упрочнения ответственных конструкций. Оба эти материала становятся передовым производственным решением и все чаще заменяют классические металлические сплавы.
При расчете экономической эффективности производства сравнивайте не цену материалов, а полную стоимость владения (ТСО) готовой продукции. Иногда дорогое композитное изделие окупается за счет снижения нагрузки на конструкцию, а пластиковое — за счет отсутствия необходимости в антикоррозийной обработке.
