ЧПУ — фундамент цифрового производства. Это интеллектуальная кибермеханическая система, ставшая связующим между идеей и ее воплощением. В этом материале — обзор современных станков ЧПУ, их архитектуры и барьеров на пути внедрения.
Прародитель станков числового программного управления (ЧПУ) появился еще в 19 веке. Это был жаккардовый ткацкий станок, работающий на простом двоичном коде. Современный ЧПУ — это сложное автоматизированное оборудование, отвечающее за полный цикл обработки металла.
Мы собрали все о последних тенденциях в мире металлообрабатывающих станков — от принципа устройства конструкции до машинного обучения.

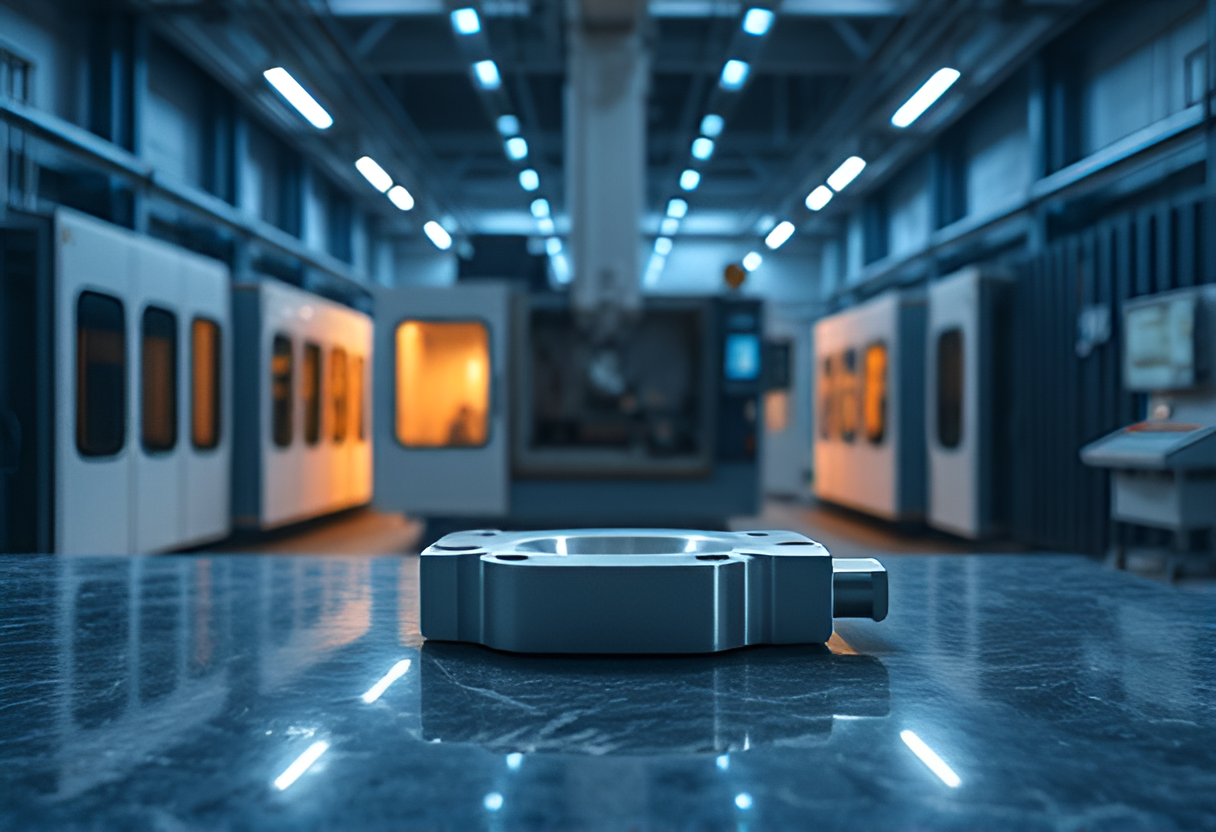

Архитектура и компоненты современной системы ЧПУ
Обзор составляющих системы ЧПУ — от аппаратной части до программного обеспечения (ПО).
Аппаратная часть (Hardware)
Станок имеет сложное устройство. Его основа — это станина, обеспечивающая ему жесткость, устойчивость и защиту от вибраций. Шпиндель отвечает за вращение инструмента. Он движется с помощью серводвигателей и шарико-винтовых пар (ШВП). Энкодеры (системы обратной связи) регулируют положение и скорость движения инструмента.
Вычислительное ядро системы — это ЧПУ-контроллер. Его прародитель — специализированная панель управления на основе вакуумно-ламповой электроники с ручным вводом. Прогресс изменил оборудование до неузнаваемости: на ряде современных ЧПУ-контроллерах внедрено компьютерное зрение, генеративные алгоритмы и адаптивное управление в режиме реального времени. Это позволило станкам делать более сложные операции и увеличило их производительность в десятки раз.
Первый автоматизированный станок появился в 1950-х годах: он был оснащен тремя осями управления, требовал частой замены электронных ламп и не имел особых стандартов. Программы для обработки находились на многометровых перфолентах.

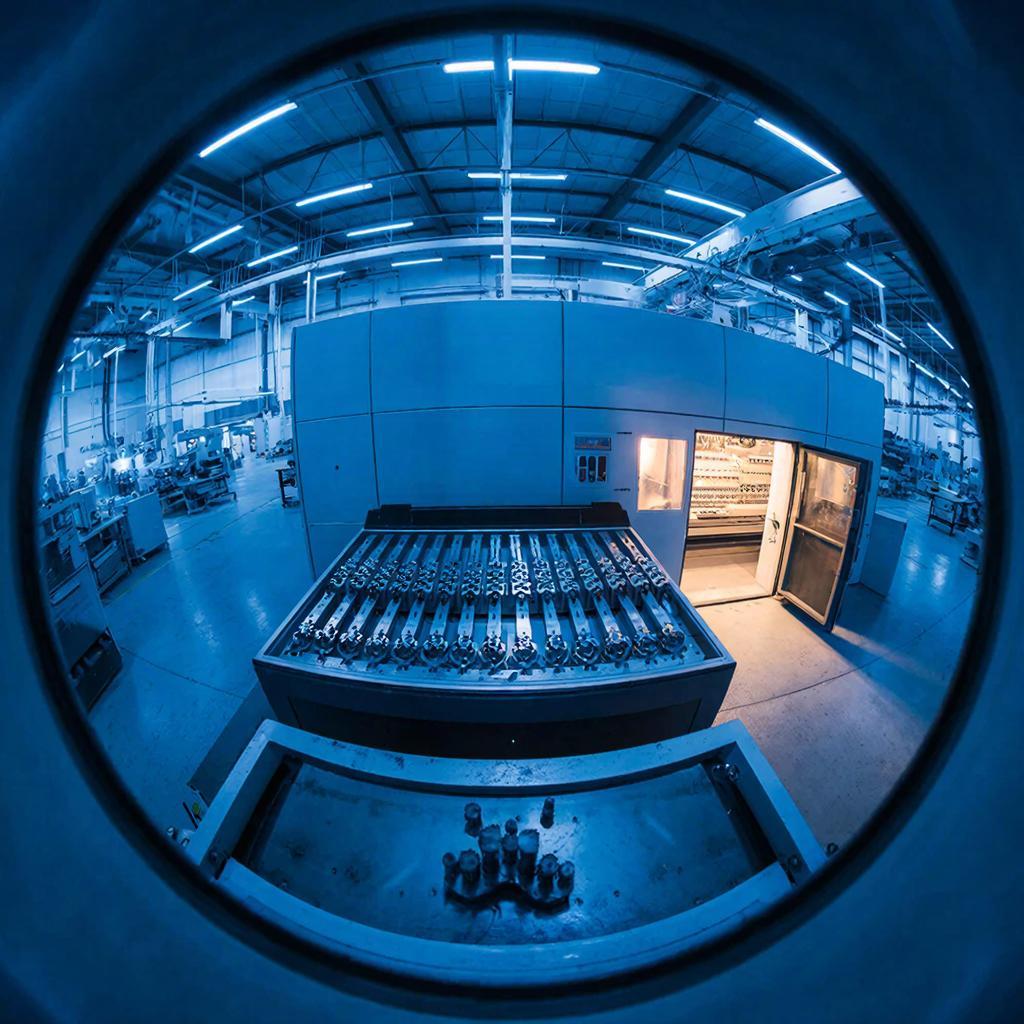

Станок имеет свой пул инструментов. Они хранятся в специальном магазине, который вмещает в себя до 200 предметов. Автоматизированные системы смены заготовок (ATC) делают переналадку без остановки обработки. Сокращает время производства и наличие сменных паллет: пока одна заготовка обрабатывается, оператор (или автоматизированный манипулятор) загружает другую.
На нашем предприятии мы используем отечественные и корейские станки ЧПУ. Преимущество российского производителя в том, что в случае необходимости легко получить техническую поддержку. И в целом зарубежным аналогам эти станки не уступают. Но у корейских все же более высокая точность. Например, при производстве гидравлических ясов мы вытачиваем на станке деталь диаметром около 5 мм с отверстием менее 0,5 мм. Поэтому для данной операции используем станки ЧПУ корейского бренда.
Программная часть (Software)
Операционные системы ЧПУ тоже могут быть разными. Для примера — сравнение трех самых известных ОС:
- Sinumerik (Германия). Мощная система с высокой точностью обработки и широким функционалом. Легко интегрируется с CAD/CAM и регулярно обновляется. Недостатки: дорогостояща и сложна для новичков.
- Fanuc (Япония). Получила популярность за счет простоты освоения. Содержит ограниченное количество функций и обновляется реже, чем системы конкурентов.
- Heidenhain (Германия). Имеет множество преимуществ — от высокой точности обработки сложных деталей до простоты управления. К сожалению, она слишком дорога и редко используется в малом и среднем бизнесе.
G-код в траекторию инструмента преобразуют интерполяторы ЧПУ. Интерполяция может быть линейной — для прямолинейного движения между двумя координатами — или круговой — для движения по дуге или окружности.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
Если интерполятор считает только координаты, то PLC (программируемый логический контроллер) управляет всем остальным. Это устройство отвечает за смену инструмента, включение и отключение шпинделя, подачу СОЖ, переключение паллет и т.д.
Цифровизованный порядок производства детали выглядит следующим образом:
- CAD — компьютерное проектирование. Создание точной модели и визуализации детали.
- CAE — анализ и тестирование. Моделирование поведения детали под нагрузкой и оптимизация конструкции.
- CAM — программирование станка. Перевод 3D-модели в траектории движения станка ЧПУ.
По оценкам компании Ford, замена реальных испытаний на виртуальное прототипирование экономит миллионы долларов в год.
За управление производством ответственна MES-система. Она собирает данные с каждого станка ЧПУ о времени рабочего цикла, производительности, качестве обработки и времени простоев. Это дает основу для планирования ресурсов (от оборудования до материалов), необходимых для выполнения целей производства.
ERP-системы отвечают за управления и автоматизацию всех бизнес-процессов предприятия. Они объединяют финансовую отчетность, управление продажами и ресурсами.
Системы можно применять совместно. Это позволяет максимально автоматизировать предприятие и получать более подробные отчеты о производстве. Для обмена данными используются специальные стандарты (например, MTConnect).
ERP формирует месячный план, MES разбивает его на дни и часы, ставя задачу конкретному станку на конкретное время. После завершения производства MES передает отчет ERP, которая рассчитывает себестоимость заказа с учетом фактического затраченного времени, расхода инструмента и количества брака.
Ключевые технологические аспекты и классы оборудования
Современные ЧПУ не только обрабатывают металл — они решают комплекс задач, полностью отвечая за весь цикл производства.
По принципу обработки
Субтрактивное (вычитающее) производство — это удаление лишнего материала с заготовки. К этому типу относят фрезерную, токарную, фрезерно-токарную, шлифовальную, лазерную и электроэрозионную обработку.
Станки субтрактивного типа незаменимы для массового производства деталей. Они обладают высокой точностью реза и подходят для работы с большинства типами металлов. Среди минусов технологии — большое количество отходов, длительная настройка и ограниченные возможности в создании деталей сложной геометрии.
Аддитивное производство — это послойное добавление материала для создания нового изделия. По такому принципу работают станки с 3D-печатью и последующей механообработкой.
Преимущества аддитивной технологии очевидны. Здесь можно быстро создавать прототипы с минимумом отходов и неограниченными параметрами геометрии. Это отличный инструмент для изготовления изделий по индивидуальному заказу. Ее главный недостаток – высокая стоимость производства.
Топливные форсунки компании CFM International, изготовленные аддитивным способом, оказались в 5 раз долговечнее предыдущих образцов за счет меньшего количества паяных и сварных соединений.
По степеням свободы
Станки ЧПУ имеют от 3 до 6 осей. И если 3-осевое оборудование может обрабатывать только простые поверхности и нуждается в частой переналадке, то 6-осевые станки могут подводить инструмент к заготовке под любым углом. Это позволяет обрабатывать сразу несколько деталей за один установ, повысить качество и точность реза.
Многокоординатная обработка используется для турбинных лопаток и лопастей винтов в авиации или титановых имплантатов в медицине. 3-осевой фрезерный станок дешевле, менее требователен к обслуживанию и идеален для изготовления фланцев, втулок и других простых деталей.
Обработка может быть индексной и непрерывной. В первом случае сначала происходит позиционирование оси, а затем — резание. В непрерывной обработке все выполняется одновременно, а инструмент движется по плавной криволинейной траектории.
Иногда по паспортным характеристикам оборудование подходит для изготовления детали, но на практике работает на пределе своих возможностей на износ, без запаса по мощности/жесткости. Иногда рабочая зона оказывается неудобна или мала для изготовления конкретных деталей. Многих проблем и лишних затрат можно избежать, если изначально учитывать полные данные для подбора оборудования. Очень часто ситуация решается наличием резерва мощности или габаритов.
Важно отметить, что ряд оборонных предприятий просто не имеет права предоставить больше данных поставщику оборудования. Соответственно, они не могут рассчитывать на помощь технолога с нашей стороны, и штатные специалисты вынуждены рассчитывать строго на свои силы.
Точность и производительность
Эффективность станка опирается на три характеристики — точность, повторяемость и жесткость.
Точность — это максимальное отклонение инструмента от заданной координаты. Со временем ШВП изнашивается и погрешность обработки растет, поэтому вместе с точностью определяется повторяемость позиционирования. Она показывает, с какой погрешностью инструмент многократно возвращается в одну и ту же точку из других позиций.
Если точность показывает абсолютную ошибку, то повторяемость определяет ее стабильность — наиболее важный фактор для массового производства.
Сопротивление упругим деформациям под нагрузкой резания зависит от жесткости станка. Высокая жесткость — гарантия точности и быстроты обработки благодаря максимальному подавлению вибраций. Это конструктивный параметр, который невозможно регулировать калибровкой или настройкой ПО.
Самой совершенной и точной технологией считается высокоскоростная обработка HSM. Она позволяет резать детали со скоростью 2500–7000 м/мин и выше по сравнению со стандартными 400–800 м/мин. Это имеет свои преимущества:
- уменьшение силы реза на 60–70%;
- повышение износостойкости инструмента в 2–4 раза;
- перераспределение тепла в зоне реза;
- улучшение качества готовой поверхности в 3–5 раз;
- возможность работы с тонкостенными изделиями.
Однажды мы приобрели китайский аналог станка известного немецкого производителя. Практически вся «начинка» совпадала с оригиналом. Но в процессе эксплуатации выяснилось, что фреза тупится в два раза быстрее, чем должна по расчетам. Настройка растянулась на месяц: скорость вращения, усилие, СОЖ и т.д. Потом в видеоролике с оригинальным станком обратили внимание, что фреза на нем крутится по часовой стрелке, а на китайском станке – против. Поменяли направление вращения, и все пришло в норму.
Передовые тренды и «интеллектуализация» ЧПУ
Устройство современного ЧПУ радикально трансформировалось: работа станка теперь основана на базе адаптивной интеллектуальной системы. Ниже — ее ключевые составляющие.
Цифровой двойник (Digital Twin). Точная виртуальная копия физической модели станка и его технических характеристик. Она моделирует процессы, оптимизирует производительность и прогнозирует отказы оборудования. Благодаря сокращению производственных затрат окупаемость цифрового двойника для средних и крупных предприятий составляет до 3–5 лет.
Адаптивное управление. Автоматически корректирует режим резания, используя информацию о нагрузке на шпиндель, вибрациях, температуре и других параметрах. Станок приспосабливается к текущим условиям в режиме реального времени, что повышает качество обработки и снижает износ инструмента.
Искусственный интеллект (AI) и машинное обучение (ML). Трансформирует ЧПУ в саморегулирующую систему. Искусственный интеллект обучается на циклах обработки, создавая собственные нелинейные связи между параметрами резания и качеством готовых изделий. Эти предсказательные модели он использует в реальном времени, адаптируясь под текущие условия.
Пока AI оптимизирует траектории движения шпинделя и выбирает параметры работы, ML прогнозирует поломку инструмента и предупреждает его столкновение с заготовкой.
Интернет вещей (IIoT) и облачные технологии. Созданы для масштабирования интеллектуальных систем. Облачный сервер собирает данные о станках, выполняет их глубокую аналитику, отправляет отчеты и оповещает о критических ситуациях. Удаленный контроль — инструмент быстрого обнаружения и решения проблем. Он сокращает простои и поддерживает стабильность темпов производства.
Завод Bosch внедрил систему искусственного интеллекта на станках ЧПУ для контроля систем сжатого воздуха. Система обнаружила утечки и запускала компрессор только по необходимости, что сократило потребление электроэнергии компрессорами на 40% и сэкономило 800 000 евро в год.
Беспроводные технологии и дополненная реальность (AR). Наложение цифровых инструкций на реальное оборудование через смартфон или AR-очки облегчает настройку и обслуживание станка. Оператор видит подсказки, текущие и рекомендуемые параметры системы, наличие проблем в определенных узлах. Дополненная реальность сокращает количество ошибок и вспомогательное время на выполнение операций.
Результаты интеллектуализации ЧПУ в цифрах:
- экономия операционных затрат на 10–25%;
- повышение эффективности оборудования на 15–30%;
- уменьшение простоев на 10–40%;
- снижение уровня брака на 15–30%;
- сокращение цикла производства на 20–40%.
Главное, что дает интеллектуализация ЧПУ — при правильной организации и должном уровне квалификации один оператор может обслуживать несколько станков одновременно. Кроме того, увеличивается скорость выполнения операций. И, что очень важно, повышается точность обработки.
Производительность при использовании станков с ЧПУ (в сравнении с универсальным оборудованием) растет в среднем на 300–500%, а при сложной геометрии деталей – до 700–800%. Это происходит за счет:
— сокращения вспомогательного времени в 3–5 раз: на переустановку детали, смену инструмента, разметку и выверку заготовки;
— автоматизации обработки: можно заранее запрограммировать весь цикл и не прибегать к ручной настройке между операциями;
— точности и повторяемости: минимизируются погрешности ручной работы и сокращается брак;
— многоинструментальной обработки: современные станки с автоматической сменой инструмента выполняют полный комплекс операций за один установочный цикл.
Вызовы и барьеры внедрения передовых решений
Несмотря на активную пропаганду цифровизации, внедрить новые технологии на своем производстве оказывается непросто. Далеко не все сотрудники обладают нужной компетенцией и способны правильно выстроить принцип работы искусственного интеллекта. Недостаточно иметь средства на покупку ЧПУ с AI и ML: важнее иметь квалифицированных операторов, наладчиков и программистов, владеющих технологиями CAD/CAM/CNC.
Среди главных отрицательных современных тенденций — нехватка подготовленных специалистов на 45% российских предприятиях. Причиной этому становится устаревшая система профобразования и снижения престижа рабочих профессий.
Препятствия к выбору технологичного станка – цена и квалификация оператора. Да, дорогой станок всегда лучше дешевого, но не всегда такой выбор оптимален для конкретного производства. Не везде требуется высокая скорость и качество обработки.
Следующий барьер — кибербезопасность. Низкая степень защиты управляющих программ и данных влечет за собой серьезные риски при интеграции в промышленный интернет вещей. К сожалению, IIoT-устройства часто не поддерживают установку антивирусов из-за ограниченных ресурсов. И если работа стандартного фрезерного станка зависит только от операторов и ремонтников, то роботизированные установки с интеллектуальной системой могут быть подвержены кибератакам. Это приводит к браку или неконтролируемому отказу оборудования. Результат: потери сотен тысяч и миллионов рублей на восстановление системы.
Все же одной из главных проблем внедрения интеллектуального оборудования становится высокая капиталоемкость. Нужно не только купить станок, но и обеспечить его совместимость с другими устройствами и программным обеспечением, провести пусконаладку. Часто приходится прибегать к серьезной модернизации цеха. Кроме капиталовложений здесь огромное влияние имеют временные затраты: станок ЧПУ новейшей модели требует на 30–50% больше времени на внедрение, нежели его устаревший собрат.
Препятствия на пути к выбору более технологичного станка:
— финансовые ограничения. Внедрение новых технологий требует значительных первоначальных инвестиций на приобретение и развертывание оборудования, обучение сотрудников и модернизацию существующих процессов. Затраты могут превышать бюджетные возможности многих компаний.
— санкции. Все чаще компании сталкиваются с ограничениями импорта оборудования. То, оборудование, за которое готов был бы заплатить заказчик, просто невозможно привезти. И компания вынуждена соглашаться на альтернативное, нередко менее технологичное решение.
— недостаток квалифицированных специалистов. Отсутствие кадров, способных оценить риски, выбрать подходящее решение и организовать процесс внедрения, может замедлить или даже сорвать реализацию новых технологий. Сотрудники часто воспринимают изменения как угрозу повседневному рабочему процессу, что приводит к сопротивлению инновациям. Привычные ручные процессы и системы, которые кажутся надежными, создают психологический барьер для перехода к новым технологиям.
— требования к дополнительным устройствам. В некоторых случаях станки требуют дополнительного оборудования, например, воздушного компрессора, осушителя сжатого воздуха, специальной системы сбора пыли и фильтрации воздуха. Если цех недостаточно велик для размещения всего этого оборудования, это может ограничивать выбор.
Инвестиции компании в цифровизацию должны окупаться в среднем за 2–4 года. Этот срок в разы возрастает для малого и среднего бизнеса. Гиганты рынка могут позволить себе комплексное внедрение AI гораздо легче, нежели предприятия, у которых эта система не окупится и за 7 лет.
Пока крупные корпорации имеют все от контроля рынка до передовых решений, небольшие компании вынуждены «выбивать» себе клиентов и работать на устаревших мощностях.
Пошаговая инструкция по выбору и внедрению
- Составьте техническое задание. Определите, что в ЧПУ-станке для вас критичнее — скорость обработки, точность геометрии детали или гибкость переустановки. Включите в ТЗ назначение оборудование, виды выполняемых операций, материалы, габариты деталей.
- Определите принцип работы и характеристики станка. Сюда относят мощность шпинделя, размер рабочей зоны, класс точности, совместимость с CAD/CAM-системами. Встретьтесь с поставщиком и обговорите все нюансы.
- Разработайте стратегию и оцените ROI (окупаемость инвестиций). Начните с пилотного проекта, а затем перейдите к полной цифровизации предприятия. Не забывайте о затратах на обучение персонала.
- Изучите ведущих производителей и разработчиков экосистем. Среди них — DMG Mori, Haas, Fanuc, Siemens. Узнайте, будут ли они совместимы с вашими текущими устройствами и оборудованием, а также проведите сравнение их предполагаемой эффективности для вашего цеха.
На каждом этапе необходимо делать обзор полученных результатов и корректировать стратегию.
ЧПУ эволюционирует от изолированной единицы оборудования до узла глобальной сети умного завода. Дальнейшее внедрение аддитивных технологий и робототехники трансформирует производство до единой системы, самостоятельно принимающей решения. Гибридный обрабатывающий центр заменит собой сразу 3–4 традиционных станка. За этим последует сокращение численности обслуживающего персонала, повышение темпов производства и снижение брака.
Правильно модернизировать цех можно только при глубоком понимании возможностей современных ЧПУ-систем. Это знание — серьезное конкурентное преимущество для любого производителя. Особенно сейчас, в эпоху очередной промышленной революции.
