Предлагаем прочитать нашу новую полезную статью по созданию надежных сварных конструкций. Вы узнаете, как избежать типичных ошибок на этапе проектирования, правильно подобрать материал и способ сварки, обнаружить скрытые дефекты с помощью современных методов контроля и продлить срок службы конструкции. Материал будет полезен заказчикам, которые хотят принимать работу без дефектов, проектировщикам, которые ищут надежные решения, и сварщикам, которые хотят повысить качество своей работы.
Малейшая ошибка в сварных конструкциях может привести к катастрофе.
2004 год. Хьюстон, фабрика Marcus Oil. Взрывается бак‑хранилище. Пожар горит 12 часов. Осколки летят на 500 метров, выбивают стекла в домах. Фабрика почти полностью уничтожена. Всё потому, что при сварке бака наняли неквалифицированного сварщика, который не подготовил кромки, сделал непровар, накопил пор в шве. Проверку после работ не провели и сразу залили парафины под давлением.
2008 год. Нью‑Йорк. Падает башенный кран. За несколько месяцев до этого узел отправляли на ремонт, но в шве остались непровары. 60 метров металла рухнули вниз. Погибли двое.
2011 год. «Союз‑2.1б» стартует, но не выводит аппарат на орбиту, потому что на третей ступени отвалилось паяное соединение сопла.
2016 год. «Союз‑У» летит с Байконура — и снова неудача. На третьей ступени загорается насос. Опять из-за проблем с паяным соединением.
2014 год. Алтайский край, поселок Пригородный. Люди остаются без отопления, потому что на газопроводе порвался сварочный шов.
2015 год. ХМАО, трубопровод «УП № 8». По шву пошла трещина длиной почти 4,2 метра, шириной до полуметра. Нефть вылилась в пойму реки. Всё потому, что трубу на заводе плохо сварили — кромки не сплавились.
Как избежать таких ошибок и гарантировать долгий срок службы сварных конструкций? Как грамотно оценивать проекты, контролировать процесс сварки и принимать работы без скрытых дефектов? А вот как.
Как подготовить грамотный проект
Прочность сварной конструкции начинается с качественного чертежа и выбора материалов. Иначе не справится даже крутой сварщик.
Чертежи
Инженеры обязательно учитывают сварочные напряжения и вероятность деформаций, когда разрабатывают чертежи. Дело в том, что металл может сжаться, изогнуться и изменить форму после остывания. Если не предусмотреть это заранее, готовая конструкция поведет себя непредсказуемо: появятся трещины, перекосы, зоны повышенного напряжения.
Например, при проектировании мостовых ферм инженеры рассчитывают, где и как расположить швы, чтобы нагрузка распределялась равномерно. Они избегают «острых углов» в конструкции — то есть мест, где напряжения концентрируются и могут спровоцировать разрушение. Грамотный чертеж создает фундамент прочного соединения и долговечной конструкции.
Документация
Даже маленькая неточность в чертеже может обернуться большими проблемами, поэтому инженеры и сварщики во всем мире опираются на стандарты — ГОСТ в России и ISO на международном рынке. ГОСТ и ISO исключают неопределенность.
Например, стандарт четко определяет вид шва (стыковой, угловой, нахлесточный) и его геометрию; размеры (катет, ширину, выпуклость); технологический процесс выполнения (количество проходов, порядок наложения валиков); допустимые дефекты (какие мелкие поры или неровности считаются нормальными, а что уже критично).
Допустим, вы заказываете металлоконструкции для склада. Если чертежи оформлены без ссылок на ГОСТ или ISO, вы рискуете получить не то что нужно. Швы могут выглядят аккуратно, но не выдержать расчетной нагрузки. Или конструкцию будет невозможно собрать на месте, потому что размеры деталей не совпадают. И в придачу бесконечные споры с подрядчиком, потерянные деньги и время.
А если в документации указать, что металлоконструкцию нужно сваривать, например, по ГОСТ 5264‑80, вероятность проблем резко снижается. Сварщик выполнит работу по заданным параметрам, а инспектор сможет проверить швы по четким критериям. Даже если часть конструкции делают на другом заводе, стандарты гарантируют, что все элементы сойдутся без подгонки. А в случае претензий вы можете сослаться на утвержденный норматив.
Материал
Инженеры тщательно подбирают различные материалы к каждой задаче, исходят из условий эксплуатации и требований к сварке. Например, для общих строительных конструкций специалисты часто выбирают углеродистые стали. Для мостостроения и машиностроения используют низколегированные стали. В агрессивных средах (например, в химической промышленности), применяют высоколегированные стали.
Разные виды сталей требуют разных подходов к сварке.
Ключевой показатель, который помогает оценить свариваемость стали, — эквивалент углерода (Сэ). Это расчетная величина, которая учитывает и содержание углерода, и влияние на сварку других элементов (например, марганца, кремния, хрома). Чем выше Сэ, тем сложнее сварка и выше риск трещин. Формула расчета выглядит так:
Сэ=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15,
где C, Mn, Cr, Mo, V, Ni, Cu — содержание соответствующих элементов в стали (в процентах).
Сэ<0,25%: сталь сваривается легко.
0,25%≤Сэ≤0,35%: для сварки может понадобиться подогрев.
0,35%<Сэ≤0,45%: требуется подогрев и контроль охлаждения.
Сэ>0,45%: высокая склонность к трещинам, нужна сложная технология сварки и термообработка.
Эквивалент углерода наглядно показывает, насколько сложно сваривать разные типы сталей, и помогает инженеру выбрать оптимальный режим сварки, подобрать электроды и предсказать, как поведет себя материал в зоне соединения. Так, для углеродистой стали (например, Ст3сп, Сэ ≈ 0,26%) сварка довольно проста и не требует дополнительных мер; для низколегированной стали (например, 09Г2С, Сэ ≈ 0,37%) иногда нужен предварительный подогрев и контроль охлаждения; а для высоколегированной стали (например, 12Х18Н10Т, Сэ ≈ 4,73%) необходима сложная технология (например, аргонодуговая сварка), обязательный подогрев и последующая термообработка — иначе будут трещины.
Подготовка кромок
Чтобы сварной шов получился качественным, недостаточно просто «склеить» две металлические пластины сваркой. Расплавленный металл должен проникнуть вглубь стыка, заполнить всё пространство и равномерно кристаллизоваться. Если кромки не подготовлены, электроду просто не удастся добраться до самого корня шва, и в глубине соединения останутся непроваренные участки. Со временем именно там начнут развиваться трещины, способные разрушить всю конструкцию.
Например, при сварке толстостенного трубопровода на кромках выполняют V‑образный скос. Когда детали соединяют, между ними образуется канавка с четкими гранями. Именно по этой канавке движется электрод и слой за слоем заполняет пространство расплавленным металлом. Для особо толстых деталей используют более сложные формы: X‑образный скос (два V‑образных скоса навстречу друг другу) или даже U‑образный, напоминающий полукруглую ложбинку. Такая геометрия обеспечивает равномерное проплавление по всей толщине металла и минимизирует внутренние напряжения после охлаждения.
Зачистка
Для качественного шва нужно чистить кромки. Тончайший слой ржавчины, незаметный глазу, или следы машинного масла от станка начинают «кипеть» при сварке и выделять газы. Газы образуют пузырьки в расплавленном металле, из-за чего появляются поры. Еще хуже, если в зоне шва окажется окалина — она может стать причиной будущих трещин. Поэтому зачистке уделяют не меньше внимания, чем разделке.
Сначала кромки обрабатывают металлическими щетками, снимают рыхлую ржавчину и окалину. Затем берут шлифмашинку с абразивным диском и тщательно проходят по поверхности, пока металл не станет блестящим. В особо ответственных случаях (например, при сварке авиационных конструкций или медицинских аппаратов) детали обезжиривают химическими растворами — ацетоном или специальными очистителями. Иногда применяют травление кислотами: металл погружают в ванну, где агрессивный раствор удаляет даже микроскопические загрязнения.
При сборке корпуса корабля сварщики тратят на подготовку кромок почти столько же времени, сколько на саму сварку. Они проверяют каждую деталь шаблонами, замеряют углы скоса, протирают поверхности безворсовыми салфетками, смоченными в спирте. И это оправдано: если в швах корпуса появятся поры или непровары, со временем морская вода начнет просачиваться внутрь, а ремонт в открытом море — задача почти невыполнимая.
Как выбрать способ сварки
Ручная дуговая сварка (РДС) подойдет для ремонта трубопровода, монтажа каркаса здания или соединения профильных труб для забора — практически для любой работы «в поле». Нужны лишь инвертор, электроды и опытный сварщик.
Конкретный пример из практики: возведение несущей металлической лестницы и антресольного этажа.Каркас был собран из черного металлопроката: швеллеры, уголки и полосы из стали марки С245. Это низкоуглеродистая конструкционная сталь обычной прочности, широко применяемая в строительных металлоконструкциях. Она хорошо сваривается.
Для данной задачи была выбрана ручная дуговая сварка (MMA) электродами с основным покрытием из-за сложной пространственной геометрии узлов лестницы (стыки в разных плоскостях) и стесненных условий монтажа. Сварщику приходилось работать в труднодоступных местах, где автоматизированные методы (например, сварка в среде защитных газов) были бы невозможны.
Полуавтоматическая сварка (MIG/MAG) используется, например, для выпуска автомобильных кузовов или металлических контейнеров — то есть для серийного производства. Здесь проволока подается автоматически, а сварщик лишь ведет горелку вдоль стыка. Скорость в 3–5 раз выше, чем у РДС, а шов стабильно ровный.
Автоматическая и роботизированная сварка применяется, например, при изготовлении колонных конструкций (например, опор мостов), корпусов кораблей или резервуаров для нефти — то есть для еще более масштабных задач. «Рука» робота-сварщика двигается с микронной точностью, а параметры процесса контролирует компьютер. Такие технологии гарантируют высочайшее качество и повторяемость, а это критично для ответственных конструкций.
Сварка под флюсом или электрошлаковая сварка (ESW) выручает, если металл толще 50 мм. Сварщик как будто заливает расплавленный металл в «колодец», который защищен слоем флюса. Этот слой не дает кислороду добраться до шва, а тепло распределяется так равномерно, что даже сверхтолстые детали провариваются насквозь. Такие способы используют при создании мостовых балок или деталей прокатных станов. В этих случаях обычный шов просто не справится с нагрузкой.
Аргонодуговая сварка (TIG) подойдет производителям, которые работают с «капризными» металлами: нержавейкой, алюминием или титаном. Здесь электрод не плавится и служит лишь источником дуги, а в зону сварки подают аргон — газ, который отгоняет воздух и предотвращает окисление. Шов получается чистым и гладким, без пор и трещин. Например, при изготовлении медицинских имплантатов или деталей самолетов именно TIG‑сварка дает необходимую точность и чистоту соединения. Да, процесс медленнее, чем на полуавтомате, но для ответственных узлов это единственный вариант.
Выбираем сварочные материалы и режим сварки
Важно правильно подобрать электроды, проволоку, флюсы и газы. Скажем, для углеродистой стали подойдут электроды с рутиловым покрытием, а для нержавейки нужны специальные, с высоким содержанием хрома и никеля. Если сварить нержавейку обычной проволокой, шов получится хрупким и пористым. Поэтому перед работой всегда сверяйтесь с рекомендациями: производители материалов указывают, для каких сталей и способов сварки они предназначены.
Выбор электродов с основным покрытием (например, УОНИ 13/55 или аналоги по ГОСТ 9466-75) был обусловлен следующими причинами:
— Они обеспечивают высокую пластичность и ударную вязкость металла шва, что критически важно для несущей конструкции, подверженной вибрациям и переменным нагрузкам.
— Дают качественный шов с низким содержанием водорода, что снижает риск возникновения холодных трещин.
— Отлично подходят для стали С245.
Теперь о режимах сварки. Сила тока, напряжение, скорость движения горелки, температура подогрева влияют на то, как будет выглядеть и вести себя шов. Допустим, вы варите толстую деталь. Если ток слишком слабый, дуга будет «прыгать», а шов получится неровным. Если переборщить с током, металл прожжется, как бумага от увеличительного стекла. Скорость тоже важна: если сварите слишком быстро, не успеете проварить корень шва, а если слишком медленно — получите наплывы и перегрев.
В некоторых случаях делают предварительный подогрев металла: для высокоуглеродистых сталей или толстых деталей он снижает риск трещин. А после сварки иногда нужен отпуск — медленное охлаждение, чтобы снять внутренние напряжения.
Для стали толщиной от 4 до 10 мм (типичной для такого каркаса) использовались электроды диаметром 3–4 мм. Сила тока выставлялась в диапазоне 110–160 Ампер в зависимости от толщины металла и положения шва (нижнее, вертикальное). Главным правилом было избегать перегрева, чтобы не вызвать коробление деталей.
Как избежать дефектов сварных швов
Замечали трещины в стенах некоторых новостроек? Они возникают в том числе из-за неправильного соединения металлических элементов каркаса, то есть из-за незаметных дефектов сварных швов. Такие дефекты могут годами никак не проявляться, а потом внезапно разрушить конструкцию.
Самая важная задача — обеспечить надежность. Параллельно с подготовкой материалов были просчитаны все нагрузки (собственный вес, полезная нагрузка, динамический коэффициент). Это определило не только сечение швеллеров и уголков, но и типы сварных соединений (тавровые, нахлесточные), а также катет шва (его размер) для каждого узла. Сварка велась строго по технологической карте, разработанной на основе этих расчетов.
В итоге конструкция прошла приемку и успешно эксплуатируется, полностью соответствуя требованиям по прочности и безопасности. Заказчик остался доволен, так как мы решили не только сварочную, но и комплексную инженерно-монтажную задачу.
Какие дефекты бывают

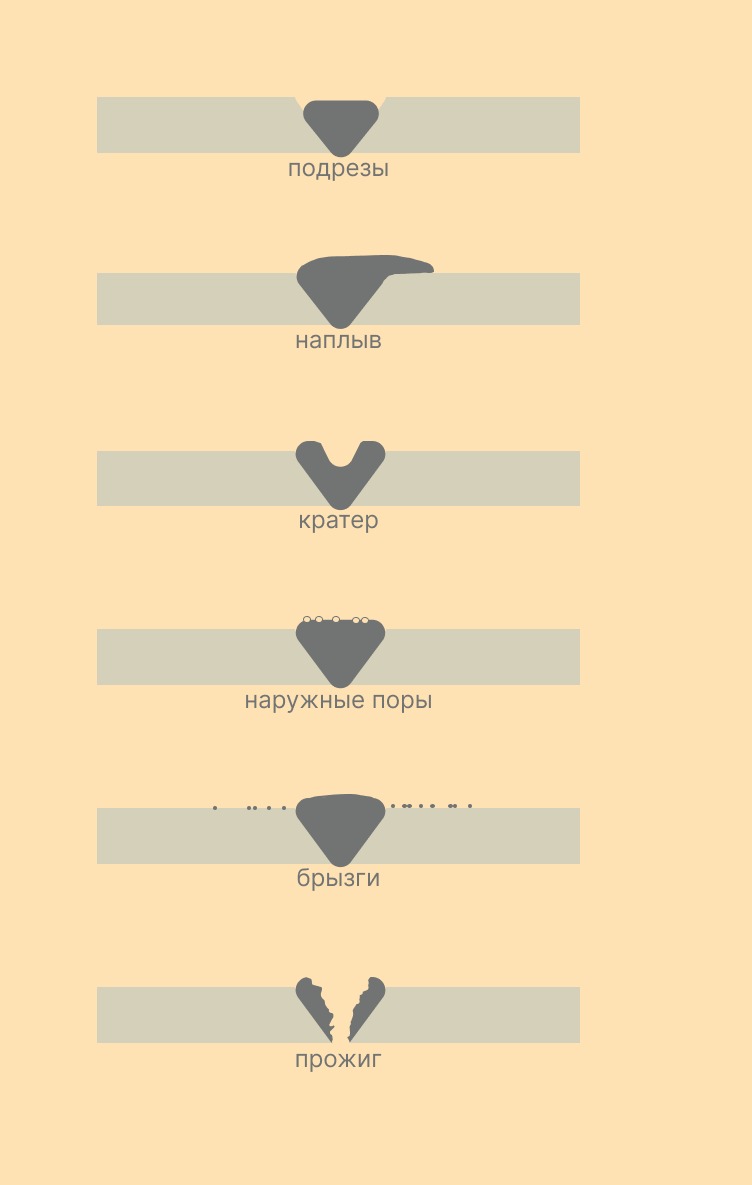

Наружные дефекты видны невооруженным глазом, но часто кажутся «мелочью», на которую можно закрыть глаза. Но делать мы этого, конечно же, не будем.
Подрезы — это углубления вдоль границы шва из-за слишком высокого тока или неверной скорости движения электрода. Подрезы ослабляют соединение: металл становится тоньше, а нагрузка на него растет.
Наплывы выглядят как «наплывшая» волна металла, которая не сплавилась с основным материалом. Чаще всего такое происходит при неправильном угле наклона электрода или избыточной подаче материала.
Кратеры — что-то вроде воронки в конце шва. Если сварщик резко обрывает дугу, в углублении могут появиться трещины.
Наружные поры — мелкие пузырьки на поверхности шва. Они похожи на дырочки в сыре и появляются из‑за загрязнений: если на металле остались масло, ржавчина или влага, при нагреве они выделяют газы, которые «застревают» в расплавленном металле.
Брызги — затвердевшие капли металла на поверхности. Сами по себе редко влияют на прочность, но требуют дополнительной обработки, увеличивая затраты.
Прожиг — сквозное отверстие в тонком металле. Случается при слишком высоком токе, большом зазоре у корня или недостатке металла в корневой зоне.
Внутренние дефекты куда опаснее. Их не увидеть без специальных приборов, но именно они способны разрушить конструкцию изнутри.
Внутренние поры — те же пузырьки, но скрытые в толще металла. Они снижают прочность шва, являясь концентраторами напряжений. Всё из-за плохой подготовки кромок или влажных электродов.
Непровар — когда металл не проплавился полностью в корне шва, из-за чего внутри образовалась пустота. Такое соединение не выдержит серьезных нагрузок. Чаще всего это случается из‑за недостаточного тока или слишком быстрой сварки.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
Включения шлака или неметаллические включения могут появиться из-за грязи на кромках и впоследствии приводят к трещинам.
Деформация (коробление) — искажение формы металла вокруг шва. Чаще встречается в тонких листовых металлах из‑за чрезмерного нагрева, несовместимости материалов или множества сварочных проходов.
Несоосность — смещение деталей из‑за плохого закрепления или быстрой сварки. Создает зоны повышенной усталости, особенно в трубах.
Заусенцы — обычно появляются в виде скопления мелких кусочков металла или сварочного шлака, влияя на внешний вид и функциональность сваренных деталей, и даже могут нарушить прочность сварки.
Трещины медленно растут под нагрузкой, пока конструкция не разрушится. Трещины бывают двух видов:
- горячие — появляются сразу после сварки из‑за резкого охлаждения или высокого содержания углерода в стали;
- холодные — возникают позже, когда в металле накапливаются внутренние напряжения.
Как обнаружить дефекты
Хорошая новость: большинство дефектов находят до того, как они приводят к аварии. Для этого используют методы неразрушающего контроля (NDT) — то есть проверяют шов, не повреждая его, — или методы разрушающего контроля.
Методы неразрушающего контроля
Визуальный и измерительный контроль (ВИК) — самый простой и доступный способ. Сварщик или инспектор осматривает шов с помощью лупы, линейки и шаблонов. ВИК выявляет подрезы, наплывы и кратеры. Этот метод быстрый и не требует дорогого оборудования.
Капиллярный контроль проникающими веществами (ПВК) работает по принципу цветной индикации. На шов наносят проникающую жидкость (пенетрант), которая заполняет микроскопические трещины и поры. Потом поверхность очищают и наносят проявитель — он вытягивает жидкость из дефектов, и они становятся видны яркими линиями. Метод отлично находит поверхностные трещины.
Ультразвуковой контроль (УК): специальный датчик посылает ультразвуковые волны в металл, и прибор показывает аномалию, если внутри есть поры или трещины. От опыта оператора зависит, насколько точно он расшифрует сигналы прибора.
Радиографический контроль (РК) — «рентген» для металла. Шов просвечивают рентгеновскими или гамма‑лучами, а результат фиксируют на пленке или цифровом детекторе. На снимке видны все внутренние дефекты: поры, непровары, трещины. Это самый достоверный метод, потому что дает документальное подтверждение качества. Из минусов — дорогое оборудование, а работа с излучением требует строгих мер безопасности.
Магнитопорошковый контроль (МК) подходит только для ферромагнитных сталей (тех, что притягиваются к магниту). На шов наносят магнитный порошок, а затем создают магнитное поле. Дефекты нарушают его равномерность, и порошок скапливается вокруг трещин, образуя видимые узоры. Метод быстрый и наглядный, но работает не на всех материалах.
Методы разрушающего контроля
Для особо ответственных конструкций применяют разрушающий контроль: образец подвергают экстремальным испытаниям и деформируют намеренно, чтобы точно определить пределы прочности.
Травление кислотой. Образец погружают в агрессивный раствор, который «проявляет» внутреннюю структуру металла. Допустим, в шве скрывалась микротрещина или шлаковое включение. Кислота вступает в реакцию с дефектами, делая их видимыми даже для невооруженного глаза.
Испытания на изгиб. Образец зажимают в специальном станке и начинают медленно сгибать, фиксируя, при каком усилии появляются первые трещины. Например, для балки моста критически важно понимать, насколько она пластична.
Испытания на разрыв проводят, чтобы проверить, как шов поведет себя под растяжением. Образец закрепляют в машине, которая тянет его с нарастающей силой, пока металл не разорвется. Датчики фиксируют: при какой нагрузке началось пластическое деформирование, где появилась «шейка» (местное сужение), в какой момент произошел окончательный разрыв.
Как продлить жизнь сварной конструкции
Нагрев и охлаждение при сварке оставляют в металле внутренние напряжения, а голая поверхность готова вступить в реакцию с ржавчиной, влагой и химическими реагентами. Чтобы конструкция служила десятилетиями, нужны термообработка и защита от коррозии.
Термообработка
При резком охлаждении металла возникают остаточные напряжения, и со временем они могут спровоцировать трещины, особенно если конструкция работает под нагрузкой или в условиях перепадов температур.
Чтобы этого не случилось, нужно провести отпуск — один из видов термообработки. Деталь нагревают до определенной температуры (обычно от 200 до 650 °C, в зависимости от марки стали), выдерживают несколько часов и медленно охлаждают. Металл меняется на уровне кристаллической решетки. Напряженные кристаллические структуры «расслабляются», внутренние напряжения сглаживаются, а металл становится более пластичным.
Возьмем для примера сварной узел подъемного крана. После сборки его помещают в большую печь, где температура постепенно поднимается до 600 °C. Узел «томится» там 4–6 часов, а потом остывает вместе с печью. Так швы сохраняют прочность и перестают быть «бомбой замедленного действия»: риск трещин при динамических нагрузках снижается в разы.
А вот другой пример: при ремонте трубопровода в холодном климате сварщики иногда проводят местный отпуск — нагревают только зону шва с помощью индукционных катушек или газовых горелок. Это быстрее, чем греть всю трубу, и достаточно, чтобы снять локальные напряжения.
Очистка и защита от коррозии
Даже идеальный шов начнет корродировать, если оставить его «голым». Ржавчина проникает вглубь, ослабляет сечение, а в местах сварных соединений может ускоряться из‑за микротрещин и остаточных напряжений. Как остановить этот процесс?
Нужно нанести защитное покрытие, но сначала — обязательно очистить поверхность металла.
Дробеструйная обработка — один из самых эффективных способов очистки. Работает как пескоструйный аппарат, но вместо песка — мелкая стальная дробь. Она бьет по металлу с высокой скоростью и удаляет остатки шлака после сварки, следы окалины, легкие загрязнения и окислы.
От такой обработки поверхность металла становится шероховатой, как наждак, и эта «шершавость» улучшает сцепление с грунтовкой и краской.
Так, на судостроительных заводах перед покраской корпуса дробеструят все сварные швы. В мостостроении так обрабатывают фермы перед нанесением антикоррозийного слоя. Даже небольшие изделия — например, кованые ворота — часто чистят дробью, чтобы покрытие держалось десятилетиями.
Грунтовка — это следующий после очистки этап. Грунтовка создает химическую защиту (в составе есть ингибиторы коррозии), обеспечивает адгезию (краска не отслоится) и закрывает микропоры, через которые могла бы проникнуть влага.
Например, при ремонте автомобильного кузова после сварки применяют кислотный грунт: он реагирует с металлом и образует защитную пленку. На промышленных конструкциях используют эпоксидные грунтовки — они выдерживают агрессивные среды и перепады температур.
Покраска — завершающий этап многослойного барьера. К примеру, нефтепровод в болотистой местности красят по особой схеме: сначала эпоксидный грунт, затем полиуретановое покрытие. Такой «костюм» защищает трубу от грунтовых вод и солей 15–20 лет. А вот если пропустить грунтовку и нанести только краску, коррозия начнет проступать уже через год.
Понимая этапы обработки и защиты, вы сможете:
- требовать от подрядчиков соблюдения технологии (например, не принимать сварные конструкции без дробеструйной очистки);
- экономить на ремонтах (один раз качественно покрыть дешевле, чем каждые два года перекрашивать);
- прогнозировать срок службы конструкции (зная, какие покрытия использованы);
- избегать репутационных рисков (ржавчина на фасаде здания или мосту — это не только некрасиво, но и опасно).
10 лет спустя: что ждет сварку в будущем
Вообразим такую картину: робот аккуратно накладывает шов, над ним в воздухе мерцает голограмма с параметрами процесса, а рядом оператор в VR-очках проверяет качество соединения. Похоже на сцену из фильма, но вообще-то такие технологии кое-где уже применяют.
Цифровизация
Раньше качество сварки во многом зависело от того, как мастер «почувствует» металл. Сегодня же на крупных производствах уже внедряют электронные паспорта изделий, где для каждого шва записывают силу тока и напряжение в момент сварки, скорость движения электрода или горелки, температуру подогрева и даже данные о материалах — марку электрода и партию проволоки.
Допустим, вы заказываете несущие балки для моста. При приемке вместе с актом о выполненных работах вы получите QR‑код на каждой балке. Его можно отсканировать и увидеть полную историю сварки: кто варил, на каком оборудовании, какие параметры были заданы. Если через годы возникнут проблемы, вы знаете, где искать причину.
Цифровой паспорт упрощает гарантийное обслуживание и повышает доверие заказчиков.
3D‑печать металлом
Если вам нужно изготовить сложную деталь с внутренними каналами, помогут аддитивные технологии. 3D‑принтер по металлу «выращивает» изделие слой за слоем, используя металлический порошок и лазер.
3D‑печать особенно востребована в авиастроении, где нужны легкие детали с оптимизированной геометрией, которые снижают вес самолета. Она незаменима в медицине при создании индивидуальных титановых имплантатов, повторяющих форму кости пациента. А в прототипировании она позволяет быстро выпускать опытные образцы без оснастки.
Безусловно, традиционная сварка останется вне конкуренции при создании мостовых пролетов или корпусов судов. Но 3D‑технологии дополнят традиционную сварку: например, с их помощью можно печатать сложные узлы, которые потом будут приваривать к основной конструкции.
Один российский производитель совместно нашей компанией разработал роботизированный лазерный сварочный комплекс для сварки железнодорожного вагона целиком. Технология автоматизирует процесс контроля качества на всех стадиях — от проверки стыков элементов вагона до мониторинга сварных продольных и поперечных швов — и заменяет трудоемкие ручные операции.
Теперь элементы вагона устанавливают в комплекс, оператор запускает систему сканирования: она выполняет сплошной контроль стыков и отображает дефекты с их типом на 3D‑модели вагона. После устранения недочетов запускается лазерная сварка, а встроенный комплекс контроля отслеживает качество шва в процессе работы. Оператор может следить за всеми параметрами — вплоть до глубины провара — на дашборде в кабине управления. В результате сократилось время сварочных работ, снизились затраты и повысилось качество готовой продукции.
Новые материалы
Совсем недавно соединить алюминий с титаном казалось невозможным, потому что у них слишком разные температуры плавления. Сегодня инженеры разрабатывают методы сварки разнородных металлов и композитов.
В автомобилестроении используют гибридные конструкции: стальная рама сочетается с алюминиевыми панелями, чтобы снизить вес машины без потери прочности. В энергетике сваривают нержавеющие стали с жаропрочными сплавами — такие соединения выдерживают экстремальные температуры в турбинах. А в аэрокосмической отрасли соединяют углепластики с металлическими элементами, чтобы уменьшить массу спутника.
Для этого применяют лазерную сварку с точной фокусировкой тепла, используют гибридные методы — например, дуговую сварку с добавлением ультразвука. Могут прокладывать специальные промежуточные слои, которые «сглаживают» разницу свойств металлов. Через годы эти технологии будут для нас такими же привычными, как дуговая сварка.
Автоматизация
Даже опытный контролер может пропустить микротрещину в конце смены, а вот компьютер с камерой — нет.
На сборочных линиях камеры уже фиксируют форму валика шва — слишком выпуклый грозит трещинами, а плоский может означать непровар. Камеры замечают наличие пор или подрезов, следят за равномерностью движения электрода. Если система обнаруживает отклонение, она подает сигнал оператору или автоматически корректирует параметры сварки. Такие системы сокращают количество брака и легко следят за швами в труднодоступных местах, куда человеку сложно добраться.
Автоматизированный контроль снижает зависимость от человеческого фактора. Он позволяет выявлять дефекты на ранних этапах — дешевле исправить сразу, чем переделывать. Кроме того, он дает объективные данные для отчетов: видеозапись процесса становится лучшим доказательством качества.
Если на вашем производстве такого пока нет, то скоро будет 🙂
Как извлечь из этого выгоду
Цифровые технологии превращают искусство сварки в точную науку, новые материалы расширяют границы возможного, а автоматизация делает процессы предсказуемыми и безопасными.
Мир сварки меняется, и проиграет тот, кто противится этим изменениям. Новые технологии предоставляют отличный шанс для производств выйти на новый уровень качества без гигантских вложений. Это возможность предлагать клиентам решения, которые конкуренты еще не освоили. Это путь к созданию конструкций, которые прослужат дольше и будут легче. Короче говоря, это путь в лидеры рынка.
Что делать, чтобы держалось вечно
Автоматизация и современные технологии — это, безусловно, благо, но в основе всего по‑прежнему остаются люди. Именно человек задает машине задачу: настраивает программу, выставляет параметры, принимает ключевые решения.
Проблема в том, что человек может ошибиться — и тогда ошибется и машина. Отсюда — ржавые швы на только что установленных оградах или трещины на металлоконструкциях, которым едва исполнилось несколько месяцев. Причины таких сбоев разнообразны: неточно составили чертеж, выбрали неподходящую сталь, пропустили этап подогрева металла, использовали неподходящие электроды, выставили неверный угол сварки, переборщили с температурой. И так далее и так далее.
Чтобы избежать подобных проблем, критически важно тщательно проработать проект, грамотно подобрать материалы и проверить готовую конструкцию на наличие скрытых дефектов.
Все эти задачи выполняют люди. Поэтому так важно набирать в команду квалифицированных специалистов и инвестировать в их развитие. Да, техника ускоряет процесс и снижает трудозатраты, но она лишь исполняет заданную программу. Только человек способен понять, почему нужно поступить именно так, а не иначе. Робот не почувствует текстуру металла, не заметит мельчайшую трещину, не найдет выход в нестандартной ситуации.
Чтобы держалось вечно, держитесь за людей.
