Инвестиции в оборудование часто не учитывают расходы на инфраструктуру. Несоответствие электросети реальным пиковым нагрузкам приводит к простою оборудования и многомиллионным убыткам. Своевременно выйти на проектную мощность все еще реально: синхронизируйте закупку оборудования с модернизацией питающих линий.

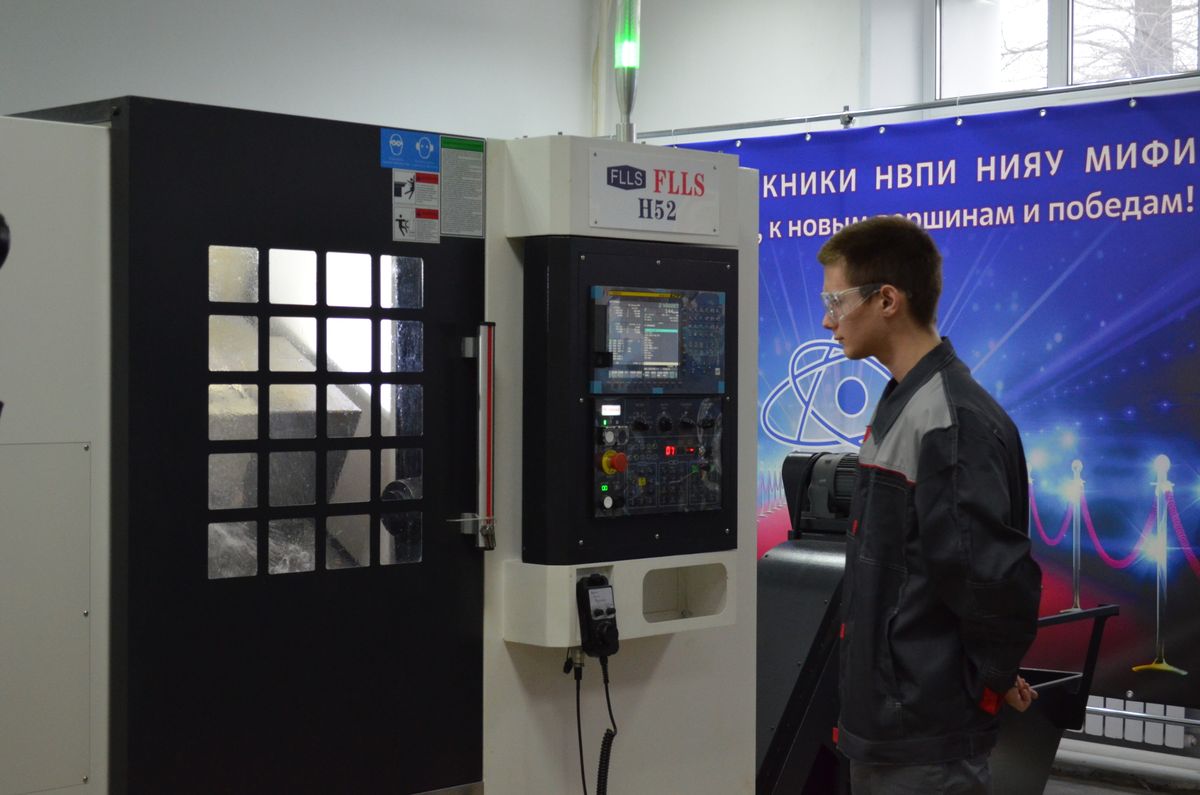

Новый пятиосевой станок куплен, план работ заполнен на месяцы вперед, а оборудование все равно простаивает. Причина в несоответствии электрической сети заданным нагрузкам. Старая и изношенная трансформаторная подстанция не тянет пиковые токи станка, а сетевая компания планирует выполнить техприсоединение только через год. Можно сказать, что ловушка для предпринимателя захлопнулась.
Рассказываем, чем поможет аудит реального потребления электроэнергии и как запрос на увеличение лимитов приводит к убыткам.
Почему новые станки несовместимы со старыми сетями
Советские станки были нетребовательны к качеству электроснабжения. Их асинхронные двигатели с прямым пуском устойчивы к нестабильности сети. За счет генерируемой реактивной мощности они создавали огромные просадки напряжения в сети. При наличии должного запаса мощности на линии это практически не отражалось на других потребителях.
Современное оборудование, напротив, чувствительно к стабильности питания. Оно управляется электроникой, восприимчивой к малейшим отклонениям от номинала. Старые станки могли выдержать перепады на 10–20%, а современные едва остаются в сохранности при колебаниях напряжения до 5–10%. Если перенапряжение или просадка произойдет в ходе техпроцесса, то станок остановит технологический цикл, выдаст ошибку и превратит заготовку в брак.
Согласно ГОСТ 32144-2013, отклонение напряжения не должно превышать ±10%, а частоты — ±0,2..0,4 Гц. При трехфазных 380 В это означает, что напряжение может колебаться в пределах 342–418 В, и это будет нормой. Однако в промзонах оно может просесть до 320 В, то есть снизиться на критических 16%. Новый пятиосевой центр обязательно среагирует на такую просадку. Даже если она будет микросекундной.
При кратковременной просадке напряжения шпиндель станка мгновенно теряет обороты, однако сервоприводы осей по инерции продолжают подачу заготовки с прежней скоростью. Инструмент ломается, фреза заклинивает в металле, а в самом сложном случае могут повредиться подшипники шпинделя.
Три главные инфраструктурные ловушки
Иногда надежды на быстрый запуск производства разбиваются о бюрократию и скрытые дефекты энергосистемы.
Бумажные киловатты
В договоре с энергосбытовой компанией указана мощность, которая допускает установку нового обрабатывающего центра. Однако станок, запущенный в работу, все время выдает ошибку и часто останавливает техпроцесс. Все дело в устаревших электросетях, которые «не тянут» пиковые нагрузки оборудования и выдают сильные просадки напряжения.
Если потребитель фиксирует ненормативные параметры входной сети, то энергоснабжающая организация обязана привести их в норму.
За десятилетия эксплуатации контакты токоведущих линий окисляются, а изоляция кабелей теряет свои диэлектрические свойства. Это приводит к росту сопротивления и потерям напряжения. Формально лимиты были предоставлены, а на практике — сеть не подходит для питания нового оборудования.
Помехи и гармоники
На устаревших трансформаторных подстанциях и колебаниях напряжения проблемы не заканчиваются. Даже новая электрическая сеть не всегда способна обеспечить станочный парк качественным питанием из-за высокого количества высших гармоник, искажающих синусоиды тока. И эти гармоники генерируют, как ни странно, само производственное оборудование. Больше станков — больше гармоник.
Гармоники возникают от любой нелинейной нагрузки — частотных преобразователей, выпрямителей, импульсных блоков питания, асинхронных двигателей и светодиодного освещения. Они перегружают нейтраль и вызывают сбои в электронике.
Помогают решить проблему активные фильтры гармоник (АФГ). Они генерируют компенсирующие токи, имеющие противоположную фазу относительно гармоник нагрузки. Это дорогостоящее решение, которое окупается продлением жизни оборудования и минимизацией брака за счет устранения «глюков» ЧПУ. Кроме того, АФГ мгновенно компенсирует реактивную мощность и исключает просадки напряжения при пиковых нагрузках.
На многих предприятиях до сих пор работает старое оборудование — системы индукционного нагрева, дуговые сталеплавильные печи, сварочные аппараты, электроэрозионные станки. Они создают импульсные помехи и искажают напряжение в электросети. При покупке современных высокоточных станков это важно учитывать: установленная в них электроника очень чувствительна к качеству электроснабжения.
Сложности с технологическим присоединением
Подключение к линии может занимать месяцы и даже годы. Даже если рядом с вашим предприятием проходит линия электропередач, подключение к ней может оказаться невозможным. Все из-за того, что линия уже нагружена максимальным количеством потребителей и просто не имеет технической возможности для подключения нового объекта. Следовательно, для питания новых станков потребуется строительство новой линии.
Рытье траншей и установка столбов занимает минимум времени. Большую часть срока предприятие ожидает подключения в очереди из других потребителей с заявками на технологическое присоединение. Нередки случаи, когда фактическое начало работ стоит в плане только через год — и только в тот момент начнется само строительство. С этим нельзя ничего поделать: казалось бы, простое подключение к электросети становится основной проблемой цеха.
О чем молчат поставщики станков
В спецификациях часто отсутствует большая часть технических характеристик и других данных о станке. Не указан и коэффициент мощности — отношение активной мощности к полной. Чем он ближе к единице, тем эффективнее станок использует электроэнергию. Низкое значение говорит о высоком потреблении реактивной мощности. Она перегружает кабельные линии, приводит к срабатыванию автоматических выключателей или перегреву обмоток силового оборудования.
Еще одна опасность низкого коэффициента мощности — мощные помехи для остальной электроники в цеху. Поставщики редко акцентируют внимание на этих нюансах, представляя заказчику возможность самому разбираться в проблемах электромагнитной совместимости и за свой счет устанавливать дорогостоящие устройства компенсации реактивной мощности (КРМ).
Производители станков часто не указывают реальные параметры нагрузки: пусковые токи, режимы работы приводов и возможность рекуперации энергии. Оценить их можно только при тестовом включении и проведении измерений в рабочих режимах работы станка. Уже на основе этих измерений подбирают параметры системы бесперебойного питания для конкретного станка.
Поэтому при подключении современных станков важно учитывать два момента: они чувствительны к качеству электроснабжения и одновременно могут создавать сложную нагрузку на источники бесперебойного питания и стабилизаторы. Эти задачи решает правильно рассчитанная и спроектированная система бесперебойного питания.
Заказывая станок, включайте в тендерную документацию требование о предоставлении детального электрического паспорта станка с его коэффициентом мощности. В идеале должен быть приложен протокол испытаний на соответствие нормам эмиссии гармонических составляющих тока по ГОСТ IEC 61000-3-12.
Что должно быть в инвестиционном плане
Технический аудит сети до покупки оборудования. Перед расширением станочного парка необходимо обследовать энергосистему:
- тепловизионный контроль контактных соединений и обмоток;
- анализ качества электроэнергии на наличие скачков и просадок напряжения, несимметрии фаз в соответствии с ГОСТ 32144-2013;
- расчет запаса прочности трансформатора с учетом коэффициента загрузки и теплового износа изоляции.
Синхронизация закупок. Новый станок и трансформатор — это одна статья расходов. Разделение этих затрат маскирует реальную стоимость владения (TCO) и искажает показатели окупаемости (ROI). Инвестпрограмма должна объединять станок и обеспечивающие его системы в единый пакет. В противном случае оборудование будет простаивать до тех пор, пока не будут освоены средства на его подключение. А это ведет к прямым убыткам от замороженного капитала.
Синхронизация позволяет избежать ситуации, в которой сроки поставки оказываются короче циклов проектирования и монтажа новых питающих линий. Включение закупки станка и условий для его пусконаладки в единый проект гарантирует, что к моменту прибытия оборудования точка подключения будет готова. Кроме того, это обеспечит полное соответствие мощности нагрузки параметрам питающей сети.
Внедрение современных решений. Технологии, которые гарантируют стабильную работу станка в старых сетях или сетях с высоким уровнем гармоник:
- активные фильтры гармоник — подавляют нелинейные искажения, нормализуя синусоиду напряжения;
- устройства плавного пуска (УПП) — снижают пусковые токи при старте мощных приводов;
- компенсаторы реактивной мощности (КРМ) — разгружают питающую сеть и трансформатор от реактивных токов, высвобождая пропускную способность для активной мощности.
Перед покупкой нового станка рассчитайте показатель общей эффективности (OEE) действующего парка. Оборудование редко бывает загружено на 100%, и корректировка плана работ поможет повысить их загрузку и получать больше прибыли без капитальных затрат и запросов в энергосбытовую компанию.
Отдельное оборудование можно подключить к источнику бесперебойного питания (ИБП) мощностью 40–60 кВА и выше. Они защитят от внезапного отключения электроэнергии, а также стабилизируют уровень напряжения до оптимальных значений с минимальным отклонением. Современные ИБП подают напряжение с погрешностью до ±1%.
Казалось бы, можно подключить новые станки через стабилизаторы напряжения или источники бесперебойного питания. Однако здесь возникает другая проблема: сами станки могут создавать сложную электрическую нагрузку. Во-первых, при запуске такие станки потребляют большие пусковые токи. Во-вторых, многие современные приводы способны рекуперировать энергию обратно в сеть.
Если эти особенности не учитывать при проектировании системы питания, возможны перегрузки оборудования и аварийные отключения. И с этим тоже есть сложность.
Считаем убытки от простоя
Предприятие купило станок мощностью 40 кВт. Из-за ограничений питающей электрической линии он может работать только на 60% мощности или 3 месяца простаивать в ожидании модернизации системы электроснабжения.
В расчет упущенной выгоды включается:
- Стоимость простоя. Если час работы станка стоит 7000 рублей, то при стандартной пятидневке и 8-часовой смене убытки составят более 3,5 млн руб. В эту сумму уже заложена амортизация и упущенная выгода, которую должен был принести новый обрабатывающий центр.
- Фонд оплаты труда (ФОТ). Новый оператор, не способный выполнять обязанности в период простоя станка, обойдется предприятию в 300 000 руб. при размере заработной платы 100 000 руб./мес. И это без учета страховых взносов и налогов, которые увеличивают эту сумму еще на 30%.
- Потеря контрактов. Клиенты, не дождавшись деталей вовремя, уйдут к конкурентам и выставят штрафы. Здесь вы потерпите убытки не только от оплаты штрафов — вы потеряете многомиллионные годовые контракты. Самым дорогим ущербом станет ваша репутация.
В современных реалиях выигрывают предприятия, которые заранее организовали не только закупку станка, но и все возможности для его подключения и запуска техпроцессов. Электроснабжение — один из наиболее важных ресурсов. Оно задает планку производительности в цеху, заполненном высокомощным оборудованием.
Проведите аудит электрических сетей до закупки станка. Введите систему мониторинга электроэнергии. Установите KPI для главного энергетика по готовности сети к вводу новых мощностей. Его задачей станет подготовка точки подключения к моменту прибытия оборудования.
