Сборочный узел превращает тысячи деталей в готовое изделие — самолет, велосипед или станок. На одних предприятиях такие изделия выпускают быстро и качественно, а на других бывают простои, переделки и срывы сроков. Выясняем, как сократить время сборки и снизить количество брака, как уменьшить издержки на переделки и складские запасы, как вашему производству могут помочь цифровые технологии.
Каждый сложный механизм — будь то автомобиль, самолет или современный смартфон — состоит из множества деталей, которые объединяются в сборочные узлы. Например, в автомобиле сборочный узел — это тормозной механизм или коробка передач: сначала их собирают как единый модуль, а потом уже устанавливают в автомобиль.
Когда предприятия выстраивают грамотное производство таких узлов, сборка идет быстро, изделие получается надежным, и производитель не несет убытков из-за задержек или брака. Наоборот, производитель запускает параллельные производственные процессы, быстрее выводит продукцию на рынок и получает еще больше прибыли.
Если же работа производства не отлажена, неправильная или несвоевременная сборка одного узла тормозит работу всего конвейера, и производитель теряет деньги, репутацию и клиентов.
Статья поможет выстроить иерархию сборки: как проектировать, собирать и контролировать сборочные узлы, чтобы избежать простоев, переделок и перерасхода материалов.
Что такое сборочный узел
Когда сборщик собирает автомобиль, он не крепит каждую мелочь сразу к корпусу. Сначала он собирает отдельные «блоки»: рулевую систему, двигатель, фары — а потом уже соединяет такие «блоки» в единую систему, и получается автомобиль. Вот каждый из «блоков» и есть сборочный узел.
То есть это набор деталей, которые соединяют сваркой, болтами, клеем или чем-нибудь еще, и собирают отдельно от всего изделия, но работает узел только в составе этого изделия.
Сборочный узел должен быть функционально завершенным, то есть выполнять конкретную задачу: передавать усилие, удерживать конструкцию, регулировать работу механизма. Пример: тормозной механизм еще до того, как его установят в автомобиль, при нажатии на педаль создает усилие, которое прижимает колодки к диску.
Сборочные узлы не только собирают, но и проверяют отдельно от готового изделия. Например, прежде чем установить тормозной механизм в автомобиль, сначала проверяют герметичность гидравлики, работу суппорта, износ колодок. Куда лучше, если брак обнаружат на этапе сборки узла, а не в уже собранном автомобиле.
Если сборочные узлы прошли проверку, их соединяют вместе и получают агрегат. Например, двигатель (узел) + коробка передач (узел) = силовой агрегат. А если полностью собрать продукт, получится готовое изделие — тот же автомобиль, например.
Иерархия сборки
В производстве всё устроено от простого к сложному, от болтика к готовому продукту. Эта структура называется Product Structure Tree (дерево структуры продукта).
Детали. Это исходные элементы, с которых всё начинается и которые не делятся на еще более мелкие составляющие. Это болты, шайбы, пластины, винты.
Узлы 1‑го порядка. Здесь детали объединяются в функциональные блоки. Например, в подшипниковый узел: подшипник + корпус + уплотнители. Такой узел уже выполняет конкретную задачу — обеспечивает вращение с минимальным трением.
Узлы 2‑го, 3‑го и т. д. порядка. Каждый следующий уровень объединяет предыдущие. Например, автомобильная подвеска состоит из узлов 1‑го порядка (амортизационные стойки, рычаги, стабилизаторы), но сама становится частью еще более крупной системы.
Модули. Это почти готовые блоки, крупные сборочные единицы, которые можно устанавливать в изделие практически без дополнительной доработки. Для автомобиля это, например, салон (с сиденьями, панелью приборов, проводкой) или силовой агрегат (двигатель + коробка передач).
Конечное изделие. Это полностью собранный продукт, готовый к использованию: автомобиль, станок, смартфон. Здесь все модули и узлы соединяются в единую работающую систему.
Такая ступенчатая система позволяет параллельно вести работу над разными частями изделия. Пока одни мастера собирают подвеску, другие монтируют двигатель. Это ускоряет производство и снижает риск ошибок.
Виды узлов
Узлы классифицируют по трем ключевым признакам: функционалу, повторяемости и степени стандартизации.
Узлы по функционалу
Силовые. Они берут на себя главную нагрузку, держат форму и не дают изделию развалиться. Именно на них крепятся остальные детали. К таким узлам относятся, например, рама автомобиля, балка шасси или опорные стойки станка.
Передаточные. Их задача — передавать движение, преобразовывать усилие, обеспечивать вращение так, чтобы механизм работал без сбоев. Без таких узлов колеса не будут крутиться, даже если двигатель ревет. Передаточные узлы — это, например, зубчатые передачи в редукторе, приводные ремни или цепи.
Управляющие. Они следят за порядком, регулируют процессы и принимают решения. Без них даже самая прочная конструкция окажется бесполезной. Сюда входят блок управления двигателем, механизм рулевого управления, датчики системы безопасности.
Корпусные. Это «кожа» изделия. Корпусные узлы защищают внутренние компоненты от внешнего мира, придают изделию форму, а иногда и стиль. К таким узлам относятся кузов автомобиля, кожух двигателя или корпус смартфона.
Узлы по повторяемости
Универсальные. Своего рода «многостаночники»: их можно встретить в десятках разных изделий, потому что они универсальны. Например, крепежные элементы, стандартные подшипники, разъемы.
Специальные. Это эксклюзивные детали, которые создают под задачу. Они не подходят под другие проекты и делают изделие особенным — например, как уникальный кронштейн для крепления радиатора в определенной модели авто.
Узлы по степени стандартизации
Оригинальные. Их проектируют с нуля для конкретного изделия, и аналогов у них нет. К таким узлам относится, например, кузов новой модели с нестандартной аэродинамикой.
Унифицированные. Такие узлы производят в соответствии с действующими стандартами, которые предусматривают их использование в двух или более различных изделиях. Основа унификации — конструктивное подобие узлов, определяющееся условиями работы и общностью технологических процессов.
Стандартизированные. Они соответствуют отраслевым нормам (ГОСТ, ISO и другим), поэтому их легко заменить и проверить. Это, например, болты по ГОСТ или разъемы электропроводки стандартного формата.
Понимание этих различий помогает инженерам и технологам грамотно проектировать изделия: выбирать готовые узлы вместо разработки с нуля, комбинировать стандартные и уникальные элементы, оптимизировать затраты на производство.
Как проектируют узлы
Инженеры используют принцип DFA (Design for Assembly), или «проектирование для сборки». Его суть в том, чтобы еще на этапе чертежей сделать будущий узел максимально удобным для рабочих на конвейере.
Во‑первых, проектировщики сокращают число деталей. Вместо пяти мелких пластин может появиться одна цельноштампованная, потому что она прочнее, быстрее устанавливается, и ошибок при сборке меньше. Помните, как легко можно было открыть корпус первых телефонов и достать аккумулятор? А в современных смартфонах корпусные элементы объединяют, и вместо десятка винтиков и защелок — один литой каркас.
Во‑вторых, инженеры унифицируют детали: если в разных узлах можно использовать одинаковые болты, шайбы или разъемы, то так и делают. Это упрощает закупки, хранение на складе и замену при ремонте. Если для десяти разных узлов использовать одни и те же крепежные элементы, рабочий не запутается, а завод сэкономит.
В‑третьих, проектировщики делают узлы доступными. Можно ли подобраться к месту соединения гаечным ключом? Получится ли затянуть винт, не разбирая половину конструкции? Если ответ «нет», узел переделывают: добавляют технологические окна, меняют расположение крепежа или выбирают другой тип соединения.
И, наконец, инженеры развивают самоконтролируемость: узел должен «подсказывать» рабочему, что он собран правильно. Например, асимметричная форма детали не даст поставить ее наоборот, а выступающий штифт четко покажет, что две части состыкованы верно.
Какие документы нужны для сборки
Прежде чем узел попадет на конвейер, его «описывают» в трех ключевых документах.
Спецификация — это список всех деталей узла с точными названиями и количеством. Без спецификации невозможно заказать комплектующие и проверить, все ли детали на месте перед сборкой.
Сборочный чертеж показывает, как детали соединяются между собой. На нем указывают точные габариты узла, посадки (как плотно должны входить одна деталь в другую), зазоры для регулировки, базирование (точки, от которых ведут отсчет при установке). Это своего рода инструкция: по чертежу рабочий поймет, куда ставить подшипник, как выровнять корпус и где затянуть болты.
Технические условия (ТУ) — это свод правил для сборщиков и контролеров. В нем прописано, каким инструментом пользоваться, с каким усилием затягивать резьбовые соединения, как проверять герметичность или соосность, какие дефекты недопустимы.
Например, в ТУ для автомобильного тормозного узла может быть указано: «момент затяжки болтов — 80±5 Н·м, после сборки провести тест на герметичность при давлении 10 бар». Без ТУ каждый сборщик делал бы работу по‑своему, а качество скакало бы от партии к партии.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
Как выбрать способ соединения
От того, как скреплены детали, зависит и прочность узла, и скорость сборки, и даже стоимость ремонта.
Сварка обеспечивает прочное, герметичное соединение, но важно найти квалифицированного сварщика и контролировать швы. Сварку часто используют, например, в рамах автомобилей или каркасах станков, где нужна жесткость. Но имейте в виду: если узел придется разбирать при ремонте, сварные швы станут проблемой.
Пайка мягче: она подходит для тонких деталей и электронных компонентов. Например, в печатной плате паяют контакты резисторов и микросхем. Но пайка не выдержит высоких нагрузок, поэтому в силовых узлах ее не применяют.
Клепка — надежный способ для конструкций, которые испытывают вибрации. Авиационные панели или кузовные элементы иногда крепят именно заклепками, потому что они не раскрутятся от тряски. Но для клепки нужен специальный инструмент, и заменить заклепки сложнее, чем выкрутить болт.
Резьбовые соединения (болты, винты, гайки) — самые универсальные. Их легко закручивать, разбирать и повторно использовать. В автомобиле с помощью резьбы крепят почти всё: и двигатель, и обшивку салона. Но, если затянуть болт слабо, он может раскрутиться, а если перетянуть — есть риск сорвать резьбу. Поэтому в ТУ всегда точно прописывают, какой именно должна быть затяжка.
Прессовые посадки используют там, где нужно «наглухо» соединить две детали. Например, подшипник запрессовывают в корпус редуктора: он сидит плотно, не люфтит и не требует дополнительного крепежа. Но прессовые посадки усложняют ремонт: чтобы разобрать такое соединение, понадобится пресс или нагрев.
Склейка подходит для разнородных материалов: металла, пластика, стекла и композитов. В авиастроении клеем соединяют панели кабины, а в бытовой технике — корпуса приборов. Однако клей чувствителен к температуре и влажности, поэтому качество склейки нужно тестировать.

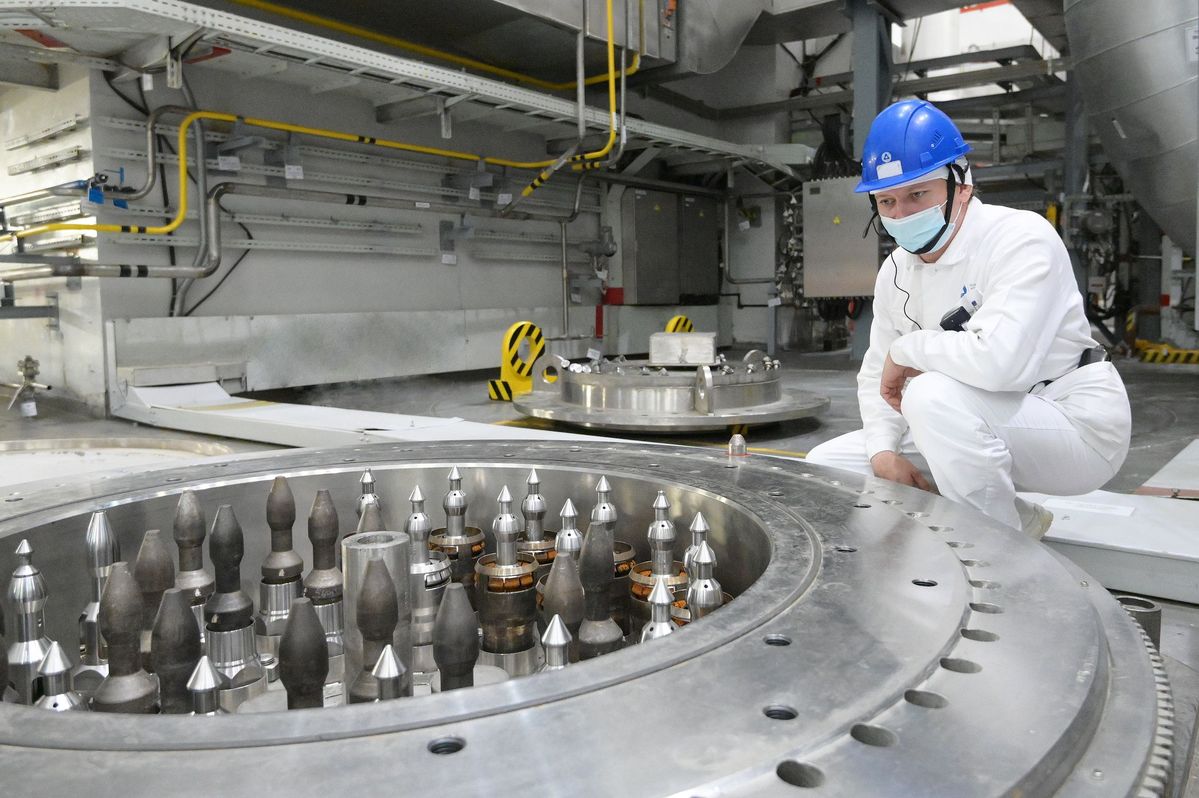

Как собирают узлы
Как на производстве организовывают сборку узлов, чтобы работа людей, станков и манипуляторов не превратилась в хаос?
Разрабатывают технологический процесс
Прежде чем первая деталь попадет в руки сборщика, инженеры создают технологический процесс (ТП). Это пошаговая инструкция, где прописано: что делать, чем делать и как проверять. Без этого была бы неразбериха.
Например, для сборки подвески автомобиля ТП определит:
- в какой последовательности монтировать амортизаторы, рычаги и стабилизаторы;
- каким инструментом пользоваться (ручной ключ или пневмогайковерт);
- где проводить контроль (замерить зазор между деталями, проверить герметичность соединений);
- как организовать рабочее место (чтобы все детали были под рукой, а не на складе).
Определяют тип сборки
Метод сборки напрямую зависит от того, сколько изделий нужно выпустить.
Если завод изготавливает единичные экземпляры (например, прототип гоночного болида), выбирают индивидуальную сборку. Здесь узлы собирают вручную, тщательно проверяют каждую деталь. Скорость не важна, важно сделать точно и в случае чего внести правки здесь и сейчас.
Для мелкосерийного производства (скажем, партия из 100 специальных станков) часто применяют групповую сборку. Рабочие одновременно монтируют несколько однотипных узлов и используют общие приспособления. Так работа идет быстрее. А если нужно изменить конструкцию, то переналадка займет немного времени.
А вот для массового производства (как сборка двигателей для легковых авто) используют поточную линию. Узлы движутся от точки к точке, и на каждом этапе выполняется строго одна операция: один рабочий ставит подшипник, второй — закрепляет крышку, третий — проверяет зазор. Здесь за смену собирают сотни единиц, а любая задержка на одном этапе тормозит весь поток.
Планируют последовательность операций
Даже самый грамотный чертеж не поможет, если сборка налажена неважно. Поэтому инженеры тщательно продумывают последовательность операций и разбивают процесс на небольшие шаги, которые легко контролировать.
Допустим, нужно собрать редуктор. Процесс могут разбить так:
- Установить корпус на стенд и закрепить его.
- Вставить ведущий вал, проверить соосность.
- Надеть шестерни, отрегулировать зацепление.
- Установить крышку, затянуть болты с заданным моментом.
- Проверить вращение вала, убедиться, что нет заеданий.
У каждого шага есть критерий «годен / не годен». Если, например, на третьем этапе обнаружат перекос шестерен, разбирать весь узел не нужно, достаточно исправить ошибку на месте.
Разрабатывают карты эскизов, схемы базирования и закрепления
Карта эскизов — это наглядная пошаговая инструкция с цветными изображениями. На ней видно, как выглядит узел на текущем этапе сборки, какую деталь предстоит установить следующей и куда именно ее монтировать. Плюс на карте отмечены контрольные точки, где необходимо провести замеры: проверить зазор, соосность или степень затяжки.
Так, карта эскизов для сборки автомобильного сиденья покажет, как правильно расположить каркас на стенде, куда прикрепить ремни безопасности, где именно должны быть отверстия, где нужно проконтролировать зазор между спинкой и основанием.
Базирование определяет точное положения детали в пространстве. Работает как разметка и четко показывает, какие поверхности должны опираться на стенд, какие — соприкасаться с направляющими, а какие необходимо оставить свободными для последующих операций.
На схеме базирования того же автомобильного сиденья обозначают опорные точки каркаса (должны совпасть с установочными элементами сборочного стенда), базовые отверстия или пазы в металлическом каркасе (для позиционирования сиденья относительно направляющих), зоны контакта с крепежными элементами кузова. Еще там выделены участки, которые нельзя прижимать или деформировать при фиксации — например, зоны с пластиковыми накладками, механизмами регулировки или обивкой.
Схема закрепления диктует, как идеально выставленную деталь надежно зафиксировать: какими инструментами пользоваться (струбцинами, прижимами или вакуумными захватами); в каких именно точках следует прикладывать усилие; с какой силой зажимать, чтобы не погнуть и не расколоть материал.
Например: «Зафиксировать каркас сиденья на сборочном стенде с помощью двух пневматических прижимов в точках В и Г. Усилие зажима — не более 80 Н, чтобы не допустить деформации металлических направляющих». Если перетянуть прижимы, каркас может искривиться. В результате сиденье придется отправлять на доработку или в брак.
Выбирают инструменты и приспособления
Чтобы сборка была точной и быстрой, используют специальные приспособления.
Кондукторы выполняют роль направляющих. Например, при сборке панели приборов в автомобиле кондуктор задает точное положение каждого крепежного отверстия. Рабочий не тратит время на замеры, а просто ставит деталь в шаблон, и она автоматически оказывается в нужной точке. Это особенно важно, когда узел содержит десятки мелких элементов.
Шаблоны — это эталон, с которым можно сверить форму и размер. Если деталь входит в шаблон без зазоров, значит, она соответствует чертежу. Например, после фрезеровки деталь прикладывают к образцу, и, если есть несовпадения, ее отправляют на доработку.
Стенды задают порядок сборке. Например, при монтаже двигателя стенд фиксирует блок цилиндров в строго горизонтальном положении. Рабочий не держит деталь руками, не подстраивается под неудобный угол, потому что всё уже выровнено. Работа идет быстрее, и перекосов нет. Если бы блок цилиндров стоял криво, то и головка блока легла бы с нарушением геометрии, а это приводит к утечкам масла или перегреву.
Зажимные устройства (тиски, струбцины) надежно фиксируют деталь, пока рабочий сверлит, нарезает резьбу или приваривает элемент. Станочные тиски с пневматическим приводом зажимают заготовку за доли секунды, в них не нужно крутить винт, как в ручных. Это критично на массовом производстве.
Установочные приспособления (призмы, угольники, подставки) задают правильную ориентацию детали в пространстве. Допустим, нужно приварить кронштейн к раме под углом 45°. Без угольника рабочий будет тратить время на разметку и проверку, а с ним — просто ставит деталь на шаблон и сразу приступает к сварке.
Универсально‑сборные приспособления (УСП) — это что-то вроде конструктора для технологов. УСП состоят из стандартных пластин, стоек, фиксаторов, которые можно перекомпоновать под разные задачи. Например, сегодня на УСП собирают узел подвески, а завтра — корпус редуктора. И не приходится изготавливать отдельный стенд для каждой операции.
Инструмент тоже выбирают под задачу. Смотрят на объем производства, требуемую точность и объем физической нагрузки на рабочего.
Ручной инструмент (ключи, отвертки, молотки) незаменим в мелкосерийном производстве или при ремонте. Ручной инструмент позволяет работать в труднодоступных местах, где механизированный не пролезет. Например, механик в автосервисе использует торцевой ключ, чтобы снять крышку редуктора. Минус в том, что процесс идет медленно. Затягивать десятки болтов вручную долго и утомительно.
Механизированный инструмент (пневмогайковерты, электрические шлифмашины, гидравлические прессы) — что-то между ручным и автоматизированным трудом. Возьмем пневмогайковерт: он закручивает болт за 2–3 секунды, рабочий только направляет инструмент. На конвейере сборки двигателей такие инструменты сокращают время операции в 5–10 раз. Кроме того, если в ТУ указано «80 Н·м», пневмогайковерт не перетянет и не недотянет. Это критично для безопасности: ослабленный болт, например, в подвеске автомобиля сулит аварией.
Но пневмогайковерт нужно подключать к компрессору, а кабель электрического инструмента может мешать в тесном пространстве. Поэтому инженеры продумывают эргономику: размещают воздушные розетки рядом с рабочим местом, используют гибкие шланги, подвешивают инструмент на балансиры, чтобы снизить нагрузку на руки.
Роботизированный инструмент — это про роботов-манипуляторов. Роботы‑манипуляторы с сервоприводами выполняют операции с микронной точностью. Например, в авиастроении они сваривают фюзеляж: двигаются по заданной траектории, контролируют температуру шва и фиксируют каждый этап в системе. Человек так не сможет, даже если он матерый сварщик.
Роботы особенно важны там, где нужна абсолютная повторяемость. Допустим, в сборке аккумуляторов для электромобилей робот размещает ячейки с точностью до 0,1 мм, склеивает их, проверяет контакты. Если бы это делали вручную, процент брака вырос бы в разы.
Но внедрить роботов стоит дорого, а перенастроить под новый продукт — долго. Поэтому на многих заводах используют гибридные схемы: роботы выполняют сложные и точные операции (сварку, склейку), а люди — финальную сборку и контроль.
Как контролируют качество сборочных узлов
Проводят поэтапный операционный контроль. То есть узел проверяют прямо в процессе сборки. Например, при монтаже подвески автомобиля мастер замеряет зазор между пальцем и корпусом после того, как установит шаровые опоры. Если зазор чуть больше нормы, узел еще можно исправить, не разбирая всю конструкцию.
Обеспечивают приемочный контроль готового узла. Здесь проверяют работу всей системы. Допустим, собрали редуктор. Его запускают в тестовом режиме: вращают вал, имитируют нагрузку, слушают, нет ли посторонних шумов. Если механизм работает без рывков и скрипов, этот этап пройден.
Проверяют геометрию. Даже отклонение в 0,1 мм приводит к серьезным поломкам. Узел проверяют:
- калибрами. Это эталонные шаблоны, которые «чувствуют» малейший перекос. Например, калибр для проверки отверстий в блоке цилиндров не войдет, если диаметр хоть немного больше или меньше нормы;
- координатно‑измерительными машинами (КИМ). Это высокоточные роботы‑контролеры, которые сканируют деталь по точкам и сравнивают ее форму с цифровой моделью. Они находят дефекты, невидимые человеческому глазу;
- системами машинного зрения. Камеры на таких системах за секунды проверяют, все ли болты на месте, нет ли перекоса уплотнителя, совпадают ли зазоры с эталоном.
Пример из автопрома: при сборке двери система машинного зрения фиксирует, что зазор между панелью и рамой на 0,2 мм больше нормы. Оператор получает сигнал, узел отправляют на доработку. Без такой проверки дверь могла бы скрипеть или плохо закрываться уже в первые дни эксплуатации.
Проводят функциональные испытания для узла. Здесь его заставляют работать в условиях, близких к реальным:
- делают тестовый прогон — например, редуктор вращают на разных скоростях, проверяя, нет ли вибраций или перегрева;
- проверяют на герметичность — узел помещают в камеру, подают давление (скажем, 3 атмосферы) и фиксируют утечки. Раньше это делали вручную (погружали в воду и искали пузырьки), сегодня автоматика измеряет потери с точностью до 0,01 л/мин;
- проводят балансировку — даже легкий перевес в одной точке вызовет вибрацию, которая со временем разрушит подшипники.
Например, собранный топливный насос прогоняют на стенде: имитируют работу в жару, холод, при резких перепадах давления. Если насос выдерживает все тесты, его можно устанавливать в автомобиль.
Применяют метрологическое обеспечение. В процессе сборки датчики следят за всеми операциями. Они фиксируют и момент затяжки каждого болта, и температуру в камере испытаний, и любые другие критически важные параметры. Все эти данные автоматически попадают в базу и формируют так называемый «цифровой след» узла.
Допустим, через год у клиента возникает проблема с изделием. Благодаря сохраненным данным завод может буквально по минутам восстановить всю историю сборки. Специалисты увидят, кто и когда выполнял операцию, с каким усилием был затянут конкретный болт и какие параметры были зафиксированы в момент контроля.
Но даже самая совершенная техника может ошибаться, поэтому оборудование регулярно калибруют. Инженеры проводят поверку приборов, сверяют их показания с эталонными значениями и вносят необходимые корректировки. Если, например, на авиационном заводе система обнаружит малейшее отклонение от нормы, узел незамедлительно отправят на доработку.
Как организуют логистику при сборке
Как добиться, чтобы каждая гайка, каждый кронштейн оказались в руках сборщика ровно тогда, когда это необходимо? Что делают на производствах, чтобы сборшик не бегал по цеху или складу в поисках нужной детали?
Управляют материальными потоками. То есть не создают излишков на складах и не останавливают конвейер. На современных заводах давно отказались от принципа «накопить побольше на всякий случай». Вместо этого работают по схеме just‑in‑time («точно вовремя»): комплектующие подъезжают к линии сборки буквально за минуты до того, как их установят в узел. Пример: на автозаводе кузовные панели поступают на линию каждые 2 часа — ровно столько времени нужно, чтобы израсходовать предыдущую партию.
Используют метод «канбан». На детали крепят цветные карточки или электронные сигналы. Когда рабочий берет последний кронштейн из контейнера, он отправляет «канбан» обратно на склад — это автоматический сигнал: «Пора подвезти еще!» Так система сама исключает и дефицит, и перепроизводство.
Внедряют системы учета и идентификации, чтобы ни одна деталь не потерялась. Каждый узел, каждая запчасть получают свой штрихкод или RFID‑метку. По ней можно узнать:
- откуда деталь приехала (завод‑изготовитель, партия, дата),
- кто ее проверял,
- на каком этапе сборки она сейчас находится,
- куда отправится дальше.
Допустим, в цехе собирают двигатель. На блоке цилиндров стоит RFID‑метка. Инженер проводит ее через считыватель и видит: деталь прошла термообработку 12 июля, ее проверил контролер Иванов, следующий этап — установка головки блока. Если вдруг обнаружится брак, система покажет все связанные узлы, и их можно оперативно изъять из производства.
Используют решение «покупать или производить» (Make‑or‑Buy), потому что не всегда выгодно делать всё своими силами. Завод думает:
- Какова экономическая целесообразность? Иногда купить узел у поставщика дешевле, чем строить новый цех и обучать персонал.
- У нас достаточно компетенций? Если для изготовления детали требуется редкое оборудование (скажем, лазерная резка с микронной точностью), логичнее отдать заказ тому, кто уже владеет технологией.
- Что с загрузкой мощностей? Если свой цех перегружен, детали заказывают у партнера, и конвейер не останавливается.
Допустим: автопроизводитель решает, делать алюминиевые рычаги подвески самостоятельно или закупать у поставщика. Расчеты показывают: если производить своими силами, потребуется вложить 50 млн рублей в оборудование, а срок окупаемости — 5 лет. А поставщик готов поставлять рычаги с гарантией качества за те же деньги, но без капитальных затрат. Решение очевидно.
Передовые технологии для сборки узлов
В сборочных цехах эпохи Industry 4.0 работают роботы, узлы проходят «испытания» в виртуальной реальности, и человеческого труда становится всё меньше. Разберем, какие «навороты» заводы используют всё чаще.
Цифровые двойники (Digital Twin). Это 3D‑модель, или «клон» узла, который повторяет все его свойства — например, прочность материала или поведение при нагрузке. Так, перед тем как собрать новый редуктор, инженеры запускают его цифровой двойник в виртуальную среду. Они имитируют работу при −40 °C и +80 °C, проверяют, как ведут себя шестерни при перегрузках, ищут слабые места. Если виртуальная модель ломается, узел дорабатывают еще до первого сварного шва.
AR/VR‑технологии, или очки дополненной реальности, которые подсказывают сборщикам, куда поставить деталь, с каким усилием затянуть болт, какие замеры сделать. Если сборщик ошибается, система подает сигнал: «Внимание! Неверное положение кронштейна». На авиационном заводе такие очки показывают схему прокладки проводов внутри крыла — сборщик видит «прозрачный» каркас и не рискует повредить скрытые кабели.
Роботизация. Современный робот — это гибкая автоматизированная система (ГАС), которая адаптируется под что угодно:
- меняет программу за минуты при переходе на новый тип узла;
- корректирует силу захвата, если деталь хрупкая;
- учится на ошибках, анализируют данные предыдущих сборок и улучшают точность.
Пример: на заводе по производству электромоторов робот-сборщик за смену устанавливает 500 роторов. Если в первой партии обнаруживается перекос, система автоматически корректирует траекторию для следующих деталей. Человек потратил бы часы на перенастройку.
Аддитивные технологии. 3D‑печать давно вышла за рамки прототипов. Сегодня на принтерах создают функционально‑интегрированные узлы. Это сложные конструкции, которые раньше собирали из десятков деталей. Например, корпус насоса с внутренними каналами для охлаждения, напечатанный за один цикл; кронштейн с интегрированными крепежными элементами, исключающий сварку и болты; теплообменник с микроканалами, который невозможно изготовить традиционными методами.
Такие узлы легче, прочнее и требуют меньше операций при сборке. Вы буквально вместо 15 деталей получаете одну, и она работает лучше прежней конструкции.
Все эти технологии делают работу быстрой, точной и гибкой. Цифровой двойник сокращает время на испытания в несколько раз, AR‑очки снижают ошибки сборщиков чуть ли не вдвое. Роботы-гибриды позволяют менять номенклатуру продукции и не останавливать линию, а аддитивные технологии открывают возможности для дизайна, о которых раньше можно было только мечтать.
Конечно, такие технологии требуют инвестиций. Но те, кто их внедряет, получают надежные узлы, быстрое производство и минимальные потери.
Ведущим трендом развития производств в рамках Industry 4.0 станет масштабирование комплекса взаимосвязанных технологий: машинное зрение для тотального контроля качества, автономная роботизация и цифровые двойники целых линий. Ключевым интегратором этих решений и главным фактором эффективности становятся ИИ-инструменты аналитики, которые превращают данные с датчиков в готовые рекомендации по оптимизации. Пока такие комплексы доступны лишь предприятиям с высокой цифровой культурой, однако в перспективе их ждет демократизация, что выведет гибкость и экономическую эффективность серийного производства на принципиально новый уровень.
Как прокачать сборку
Инженеры смотрят на изделие как на конструктор и собирают его из десятка крупных блоков. Автомобиль — из силового агрегата, шасси, электросистемы, кузовных панелей. Станок — из станины, приводного механизма, системы подачи инструмента, блока управления, системы охлаждения.
Такие блоки — сборочные узлы — это управляемые объекты, которые проходят огромный путь от чертежа до склада. Если на этом пути хоть одно звено даст сбой, пострадает качество всего изделия. Поэтому важно решать задачу системно. Нельзя хорошо спроектировать узел, но плохо организовать его сборку. Нельзя идеально собрать, но небрежно хранить на складе.
Когда узел собирают без переделок и брака, снижаются затраты на материалы и трудочасы. Например, завод внедряет цифровые двойники для проверки узлов и сокращает количество доработок. А система just‑in‑time избавляет его от залежей лишних комплектующих на складах, и деньги перестают лежать мертвым грузом. Так завод несет меньше потерь.
Если узел спроектирован как самостоятельный модуль, его легче заменить или модернизировать. Допустим, автопроизводитель хочет выпустить новую версию модели с гибридным двигателем. Если силовой агрегат — это единый узел, его можно «подключить» к той же платформе и не переделывать весь кузов. Производитель быстрее реагирует на запросы рынка и не тратит месяцы на переоснащение линий. Так завод берет больше нестандартных заказов и расширять линейку продукции.
Когда система контроля налажена на всех этапах производства, узел работает лучше, чем у конкурентов. Водитель не слышит скрипов, электроника не сбоит, а гарантия на автомобиль растет. Это в том числе и про безопасность: например, если узел подвески собран неправильно, водитель может потерять управление на дороге. А если качество безупречно, водитель вернется к вам за новым автомобилем и будет рекомендовать вас друзьям. Так завод завоевывает репутацию и получает лояльных клиентов.
Безусловно, цифровизация уже захватила производство и сделала его лучше, но дальше — больше. Цифровизация движется в сторону модульного и платформенного конструирования. В автомобилестроении, например, это такая особая платформа, или базовая «матрица» автомобиля, к которой можно подключать разные узлы. Для городского электромобиля — компактный мотор и легкие аккумуляторы; для внедорожника — усиленный мост и систему полного привода; для такси — долговечные сиденья и усиленную подвеску.
То есть в сборочный узел будут закладывать умные датчики, которые сообщают об износе; материалы с памятью формы, которые подстраиваются под нагрузку; интерфейсы для обновления программного обеспечения. Узел превратится в мини‑компьютер с физическим телом: он и работает, и «думает», и адаптируется. Грамотная работа с узлами снизит издержки и даст производству гибкость и качество.
