Создание металлических деталей — это синтез знаний о материалах, процессах и измерениях. В статье вы найдете структурированный обзор всего цикла: от проектирования с учетом возможностей производства до финишной обработки и строгой проверки параметров. Поймете, как избежать типичных ошибок и оптимизировать процесс.
Металлические детали — фундамент индустрии. В машиностроении валы и шестерни передают колоссальный крутящий момент, в авиации лопатки турбин держат запредельный жар, а энергетика полагается на прочность узлов генераторов. Даже с развитием композитов сталь и сплавы незаменимы там, где требуются жесткость и усталостная выносливость.
Согласно ГОСТ 2.101-68, деталь — это изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций. По назначению их делят на ответственные (силовые элементы), метизы (болты, гайки) и корпусные (станины станков). По типу выпуска различают единичные заказы, серии или массовый поток. Габариты варьируются от многотонных отливок до микроскопических винтов весом в доли грамма.
В статье мы разберем весь путь продукции: от конструкторской задумки через мехобработку и термообработку до контроля ОТК и выхода в эксплуатацию.
Материалы для производства деталей

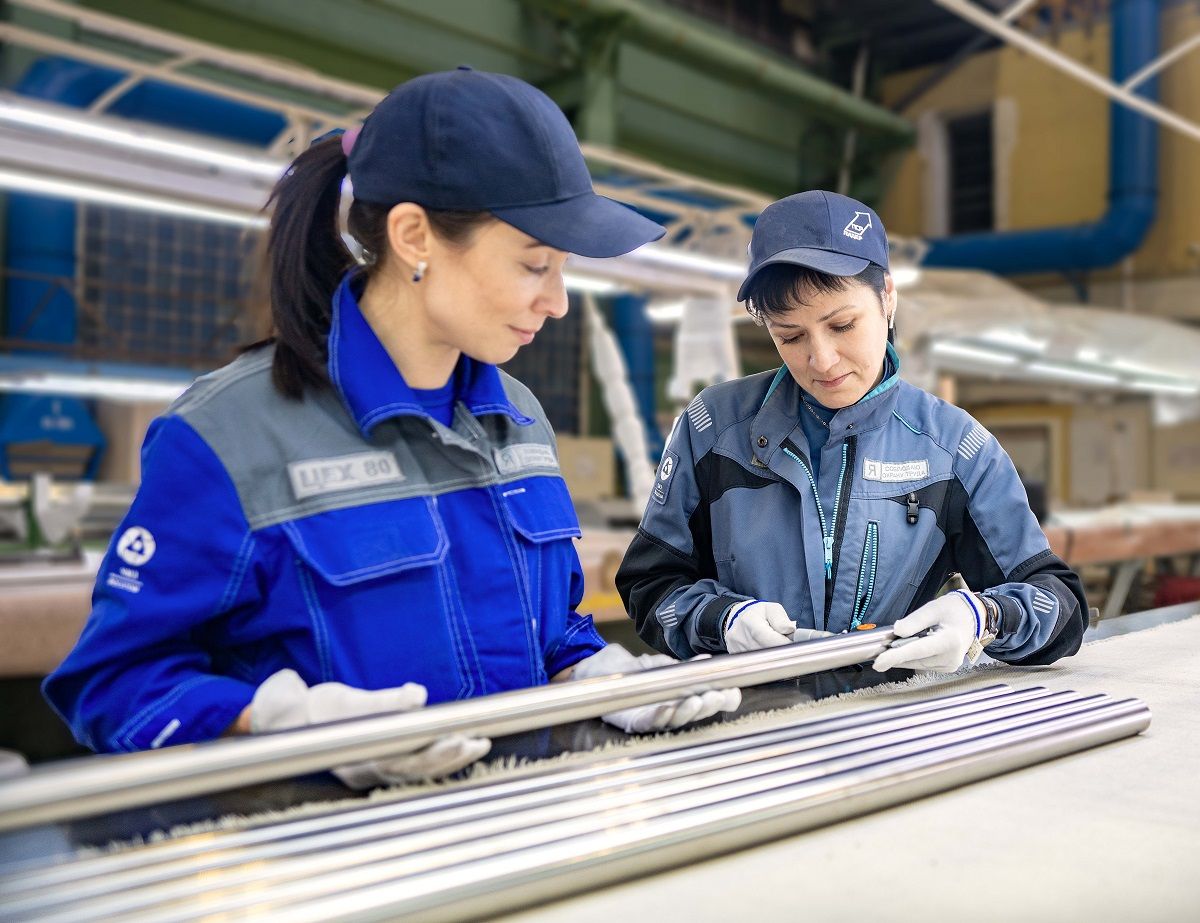

Качество изделия закладывается на этапе проектирования, когда конструктор выбирает его основу.
На что ориентируются при выборе
Механические свойства
Способность материала сопротивляться внешним нагрузкам определяет его применение в узле. Прочность и твердость позволяют выдерживать давление. Пластичность критична при штамповке, так как она предотвращает хрупкое разрушение при деформации. Ударная вязкость важна для работы в суровых климатических зонах, чтобы изделие не раскололось от резкого импульса.
Эксплуатационные требования
Эти параметры отвечают за работу детали в конкретной среде. Если узел работает в воде или химически активной среде, требуется коррозионная стойкость. В ряде случаев важна устойчивость к высоким температурам или наличие покрытий. Термостойкость нужна в камерах сгорания, а износостойкость — основной вид требований для направляющих и валов.
Технологические свойства
От них зависит, насколько бюджетным будет изготовление. Важно, чтобы обработка резанием не тупила инструмент за пять минут. Свариваемость позволяет создавать сложные фермы, а высокая текучесть расплава позволяет получать сложные ажурные формы.
Стоимость и доступность
Цена конечной продукции складывается из многих факторов. Иногда стальной сплав с высокой ценой, но отличной обрабатываемостью, выгоднее дешевого аналога, на который уйдет втрое больше времени и фрез. Также учитывается доступность материала на рынке, логистика и возможность вторичной переработки.
При выборе материала мы всегда учитываем не только его закупочную цену, но и затраты на механическую обработку. На практике бывали случаи, когда ошибка в выборе типа заготовки полностью ломала экономику проекта.
Например, горячекатаная труба значительно сложнее в обработке, особенно при шлифовке. Расход абразивного инструмента может быть в 5–6 раз выше по сравнению с холоднокатаной. Если эти факторы не заложены на этапе проектирования, итоговая себестоимость резко растет. Поэтому в ряде случаев более дорогой материал оказывается выгоднее за счет меньшего машинного времени, стабильной обработки и меньшего износа инструмента.
Основные группы металлов и сплавов
Для разных задач исторически сложились свои группы материалов.
Стали
Углеродистые марки — это надежный материал для широкого круга изделий, от простых осей до крепежа. Легированные стали содержат хром, никель или молибден, что повышает их прочность и прокаливаемость. Из них выходит отличная силовая продукция и инструмент.
Чугуны
Этот металл незаменим для станин. Серый чугун прекрасно гасит вибрации, а высокопрочный вид сплава позволяет получать сложные отливки, которые держат удар не хуже стали.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
Цветные металлы и сплавы
Алюминий обеспечивает малую массу, титан — высокую удельную прочность, а медь — отличную электропроводность. Это сфера авиации, электроники и медицины, где к материалам предъявляют повышенные требования.
Специальные и труднодеформируемые сплавы
Жаропрочные никелевые сплавы работают там, где обычная сталь «плывет». Их мехобработка требует особых режимов и специализированного оборудования, так как этот способ получения деталей самый трудоемкий. Каждый производственный цикл здесь подразумевает прецизионную точность, чтобы геометрия изделия строго соответствовала чертежу.
Проектирование и инженерная подготовка
Разработка конструкторской документации
Процесс начинается с трехмерных CAD-моделей и чертежа. Конструктор определяет геометрию будущего изделия и выбирает оптимальный материал для работы под нагрузкой. В документах прописываются предельные отклонения, чтобы при сборке не возникло зазоров или лишнего натяга. Чертеж описывает каждую деталь, включая требования к твердости и финишному состоянию поверхностей.
Выбор метода изготовления и его влияние на конструкцию
Применение принципов DFM (Design for Manufacturing) заставляет инженера думать как технолог. Каждая конструкция должна быть удобной для мехобработки. Например, стальной корпус под фрезеровку не должен иметь глубоких и узких пазух, которые недоступны для стандартного инструмента. Если планируется массовое изготовление, инженер упрощает геометрию для автоматических линий. Когда проект требует литых элементов, в чертежах обязательно закладывают литейные уклоны и припуски на последующую обработку.
Среди типовых технологических ошибок в чертежах чаще всего выявляются избыточные допуски, геометрия, недоступная для инструмента или сборки, а также повышенные требования к поверхностям, которые не несут функциональной нагрузки, но резко увеличивают объем ручных операций и время наладки.
Нормирование точности
Задание сверхвысокой точности «на всякий случай» — частая и дорогая ошибка, которая кратно увеличивает бюджет. Для нормирования инженеры используют системы допусков ISO и ЕСДП. Они задают квалитеты — степени строгости размеров, от эталонных до грубых. Чем меньше число, тем выше точность и дороже обработка. Например, квалитеты IT6–IT7 нужны для посадок подшипников. Там важен каждый микрон, чтобы узел не заклинило. Для свободных габаритов корпуса хватит и IT14.
Параллельно задают шероховатость. Зеркальный блеск нужен в парах трения для защиты от износа. Матовая фактура, напротив, лучше держит краску. Грамотный выбор этих параметров экономит ресурсы, сохраняя высокое качество изделия.
Проектировщики часто завышают требования к точности по двум причинам. Первая — нежелание брать на себя риск: чем выше приоритет и точность, тем меньше рисков для конструктора. Вторая — недостаточная квалификация, когда из-за неумения рассчитать нужные допуски начинается «перестраховка». Все это ведет к удорожанию изделия.
Мы также видим разницу в подходах между государственными и частными предприятиями. На госпредприятиях важно, чтобы деталь соответствовала заданным параметрам — если размеры совпадают, изделие принимается, независимо от его работы в сборе. В коммерческих компаниях часто наоборот: если все собралось и работает, детали могут и не измерять. Оба подхода неверны. Мы объясняем клиентам, что для стандартных деталей нужен обоснованный уровень точности, без избыточных требований и с учетом технологических возможностей. Часто, увидев разницу в стоимости в несколько раз, клиенты пересматривают подход к проектированию.
Основные технологии производства металлических деталей
Технологическая цепочка создания деталей строится по принципу «от общего к частному»: от формирования грубой заготовки до получения высокоточного изделия. Каждый передел вносит свой вклад в структуру материала и геометрию.
Методы получения заготовок
Выбор метода на этом этапе определяет коэффициент использования материала (КИМ) и будущую себестоимость.
Литейное производство
Классическое литье в «землю» (песчано-глинистые смеси) подходит для единичных и крупных отливок разной сложности, но требует больших припусков на обработку. Для массового выпуска применяют литье под давлением — расплав загоняют в стальную пресс-форму, получая тысячи идентичных копий. Отдельно стоит точное литье по выплавляемым моделям и технология ЛГМ (литье по газифицируемым моделям). Последняя идеальна для сложных корпусных узлов, например, блоков цилиндров двигателей или насосов, так как пенопластовая модель испаряется при заливке. Общий вызов для литейщиков — риск внутренней пористости и раковин, снижающих прочность.
Литье для серийных деталей оправдано в случаях сложной геометрии, низкого коэффициента использования материала при мехобработке и требований к структуре металла. При выборе технологии важно оценивать не один параметр, а всю технологическую цепочку целиком, включая заготовку, обработку, контроль и логистику.
Обработка металлов давлением (ОМД)
Здесь заготовку пластически деформируют, уплотняя структуру без перевода в жидкую фазу.
- Ковка (свободная или объемная штамповка) создает особо прочные компоненты. Главное преимущество — волокна металла не перерезаются, а огибают контур детали, что важно для ответственных рычагов и валов.
- Прокатка через валки — основной способ получения сортового проката: листа, круга, арматуры, швеллера.
- Прессование — выдавливание нагретого металла через матрицу — позволяет получать сложные алюминиевые профили для строительства и транспорта.
- При волочении заготовку протягивают через сужающееся отверстие. Так производят проволоку, калиброванные прутки и трубы малого диаметра с высокой точностью поверхности.
Порошковая металлургия
Уникальный метод, который объединяет металлургию и химию. Металлические порошки прессуют в форму и спекают. Технология экономически выгодна для серийного выпуска сложных деталей, например, шестерен, и единственно возможная для создания материалов с управляемой пористостью.
Методы обработки
Эти операции превращают заготовку в деталь, отвечающую чертежу.
Механическая обработка (станки с ЧПУ)
Современные обрабатывающие центры выполняют комплекс операций.
- Токарная обработка. Заготовка вращается, а резец формирует тела вращения: оси, фланцы, штуцеры.
- Фрезерная обработка. Вращающаяся фреза выбирает материал, создает плоскости, пазы, карманы и сложные 3D-поверхности корпусов.
- Сверление, растачивание, нарезание резьбы. Отвечают за подготовку отверстий нужного квалитета и создание разъемных соединений.
- Абразивная обработка. Шлифование и хонингование — это финишный этап. Он обеспечивает микронную точность размера и чистоту поверхности, которая необходима для пар трения.
Специальные и экономные методы
Эти подходы решают задачи, которые невозможно или слишком дорого выполнить традиционным инструментом.
Лазерная и плазменная резка
Термический раскрой листа по контуру. Лазер дает узкий и чистый рез на малых и средних толщинах, плазма эффективна для толстого металла. Главное преимущество — минимальная зона термического влияния (ЗТВ): деталь почти не нагревается и не коробится. Оба процесса управляются ЧПУ-программами.
Электроэрозионная обработка (ЭЭО)
Съем металла происходит за счет электрических разрядов. Метод используется при работе с калеными сталями и твердыми сплавами. Без него невозможно представить работу инструментальных цехов, выпускающих штампы и пресс-формы.
Гибка, резка листового металла
Холодная деформация листа — основа для корпусов приборов, кронштейнов и кожухов. Гибочные прессы с ЧПУ позволяют заменить фрезеровку массивных деталей на легкие гнутые конструкции, что делает готовую продукцию значительно дешевле без потери функционала.
Вспомогательные и финишные технологии
После формирования геометрии наступает очередь термического упрочнения и защиты. Эти операции определяют долговечность и внешний вид изделия.
Улучшение свойств металла
В печах стальной сплав приобретает нужную твердость. Сначала проводится закалка, она делает структуру прочной. Далее — отпуск, который исключает хрупкость и убирает внутренние напряжения. Нормализация выравнивает зерно металла. Так заготовка лучше переносит чистовые операции. Для деталей, работающих на износ, применяют цементацию или азотирование. Такая химико-термическая обработка формирует твердый поверхностный слой, а сердцевина остается пластичной.
Сварка и сборка

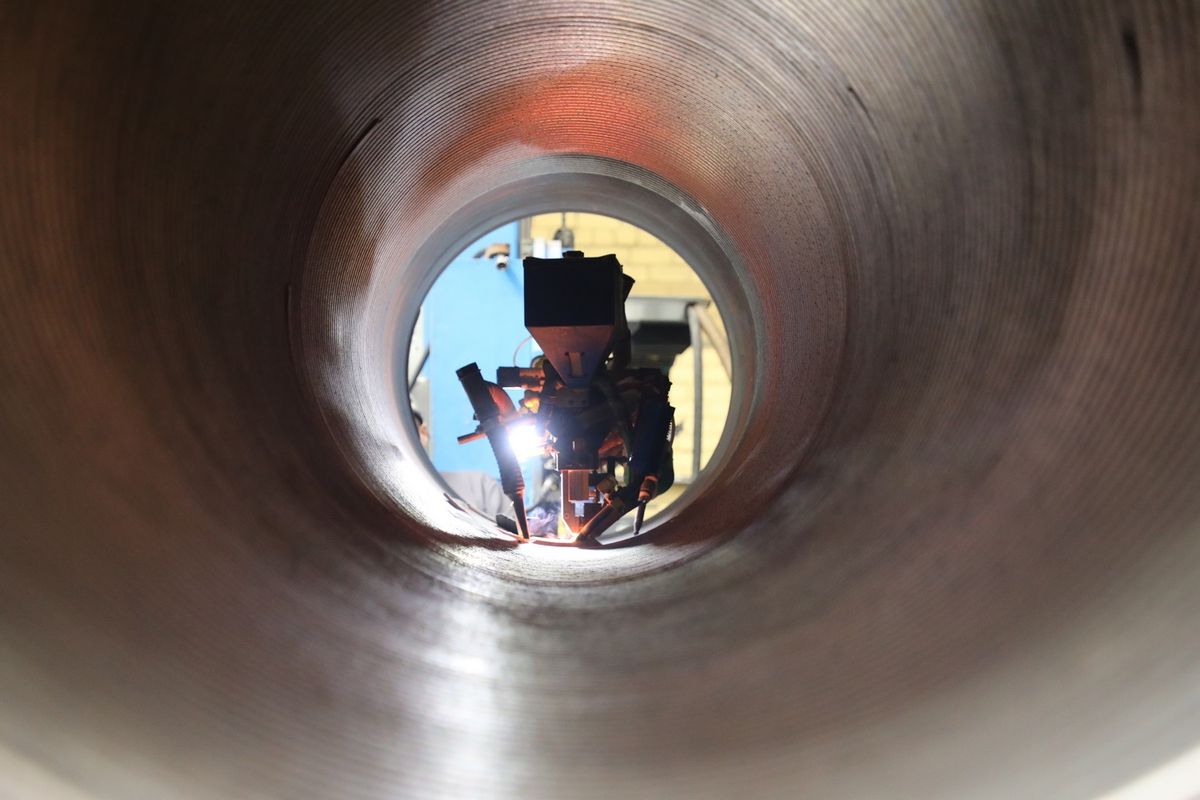

Сварка объединяет одиночные элементы в единую конструкцию, которая сможет держать нагрузки и вибрации. На стадии сборки важно строго соблюдать требования чертежа. Качественный монтаж гарантирует, что каждый вид шва или крепежа отработает заявленный ресурс.
Финишная отделка поверхности
Завершающая обработка защищает металл от коррозии. Пескоструйная очистка удаляет окалину и подготавливает поверхность к окрашиванию или цинкованию. Для алюминиевых компонентов используют анодирование, которое создает защитную пленку. Полировка обеспечивает идеальную гладкость и эстетичный вид, что важно для медицины и пищевой отрасли.
Контроль качества на всех этапах
Входной контроль
Любое качественное изготовление начинается с проверки сырья. Специалисты изучают сертификаты на материал и сверяют марку сплава с требованиями чертежа. Химический анализ помогает убедиться, что стальной лист или круг содержит нужные легирующие элементы. Если заготовка имеет скрытые дефекты или не тот состав, дальнейшая обработка теряет смысл.
Операционный контроль
На каждом производственном переходе мастер или контролер делает замеры. Это позволяет вовремя заметить отклонения, которые дает станок или инструмент. Проверяется каждая резка, промежуточный размер и состояние поверхности. Такая тактика экономит время, так как плохая деталь отсеивается сразу и не идет на следующий этап.
Приемочный контроль готовой детали
Измерительный инструмент
Базовые параметры проверяют вручную. Для этого используют штангенциркуль и микрометр. Они позволяют быстро подтвердить основные зазоры и диаметры.
Контроль геометрии
Сложная форма требует более серьезного подхода. Координатно-измерительные машины (КИМ) сканируют изделие и сверяют реальный контур с цифровой моделью. Это исключает ошибки, которые может пропустить человеческий глаз.
Контроль структуры и дефектов
Внутренние пустоты и трещины ищут с помощью неразрушающих методов контроля. Ультразвуковой контроль (УЗК) находит раковины, а рентген подтверждает плотность литья и показывает состояние швов. Магнитопорошковый способ выявляет мельчайшие дефекты на поверхности. Деталь намагничивают и посыпают составом, который скапливается в местах дефектов.
В части неразрушающего контроля для серийного производства оптимален комбинированный подход. Визуально-измерительный контроль дополняется ультразвуковой дефектоскопией и, при необходимости, капиллярным контролем. На практике это не раз позволяло выявить скрытые дефекты сварных соединений до запуска всей партии и избежать серьезных потерь и рекламаций.
Контроль твердости
Чтобы продукция служила долго, измеряют качество ее термической обработки. Твердомеры Бринелля и Роквелла показывают, насколько прочным стал металл после печи.
Метод Бринелля обычно применяют для мягких металлов или крупных заготовок. Прибор вдавливает в материал стальной шарик, а затем специалист замеряет диаметр оставшейся лунки. Для закаленных деталей чаще используют метод Роквелла. Здесь в поверхность внедряется алмазный конус, а устройство измеряет глубину его проникновения.
Промышленность будущего: интеллект и экология
Под влиянием глобальных перемен меняется логика создания машин и механизмов. Современный прогресс в этой сфере движется в сторону гибкости и искусственного интеллекта.
Цифровизация и Industry 4.0
Суть четвертой промышленной революции заключается в слиянии виртуального и физического миров. С помощью цифровых двойников специалисты могут заранее «прогнать» весь цикл в программе. Это помогает выявить слабые места и оптимизировать производство до запуска станков. IoT-датчики на оборудовании собирают сведения в реальном времени. Предиктивная аналитика на основе этих данных позволяет проводить ремонт не после поломки, а заранее. Такой этап цифрового контроля значительно увеличивает время безотказной работы и исключает брак.
Аддитивные технологии
3D-печать металлом открывает возможности там, где не справляется классическая обработка. Методы прямого выращивания, такие как SLM или DMLS, создают изделие слой за слоем из порошка. Так получается сложная форма, которую невозможно получить через литье или фрезеровку. Гибридные технологии объединяют лазерное наплавление и механическое снятие припуска в одной установке. Это ускоряет изготовление прототипов и уникальных запчастей.
Металлическая 3D-печать на сегодняшний день остается нишевым решением. Литье, штамповка и экструзия дают высокую повторяемость, скорость и предсказуемую себестоимость в серии. Аддитивные технологии выигрывают в гибкости и скорости изменений, но при стабильном серийном производстве традиционные методы пока остаются эффективнее. Вероятно, в перспективе нескольких десятилетий баланс может измениться, но сейчас под каждую задачу оптимальна своя технологическая цепочка.
Основные барьеры при внедрении гибридной обработки — это высокая стоимость оборудования, сложность подготовки персонала, а также неочевидная экономическая целесообразность для большинства серийных задач
Автоматизация и роботизация
Роботизированные технологические комплексы (РТК) становятся основой современного цеха. Они легко справляются с тяжелыми заготовками и монотонными задачами. Роботы работают круглосуточно, сохраняя идеальный размер и точность. Один оператор может управлять группой таких машин, которые выдают стабильное качество в каждой партии. Автоматизация повышает безопасность и полностью убирает риск человеческой ошибки в массовых сериях.
Устойчивое развитие
Курс на экологию и ресурсосбережение меняет производственную философию. Рециклинг превращает отходы в полезный ресурс, замыкая рабочий цикл. Предприятия внедряют энергоэффективные решения, например, используют тепло от систем охлаждения для обогрева помещений. Безотходные технологии активно развиваются в аддитивном секторе, где неиспользованный стальной порошок идет в повторный оборот. Разумный подход к ресурсам становится обязательным требованием рынка и основой для выпуска качественной продукции.
Путь от чертежа до готового изделия — это сложная инженерная задача. Хороший результат получается только при глубоком знании свойств металла, владении современным оборудованием и четкой системе проверок. В этом процессе конструктор, технолог и контролер выступают равноправными партнерами.
Современный рынок заставляет заводы быть одновременно гибкими и бережливыми. Важно находить баланс между традиционными технологиями и инновациями, такими как лазерное наплавление. Ключ к успеху кроется в подборе оптимальной цепочки операций, которая обеспечит идеальное качество при минимальных затратах на выпуск продукции.
