Лазерная резка задала новые стандарты точности при раскрое листового проката. Мы подробно расскажем о разных типах установок, их сильных сторонах и ограничениях. В статье вы найдете проверенный алгоритм подбора оборудования под производственные задачи и научитесь рассчитывать себестоимость метра прохода для оценки реальной окупаемости комплекса.
Лазерная резка превратилась из нишевой технологии в надежный рабочий инструмент, который продолжает совершенствоваться. Ее главный козырь — гибкость. Предприятию больше не нужна специальная оснастка под каждое изделие. Достаточно загрузить в ЧПУ новый файл, и станок начнет вырезать другой сложный контур.
Эта статья поможет вам разобраться в многообразии станков и их технических возможностях. Мы изучим все этапы — от физики процесса до практических советов по эксплуатации. В итоге у вас появится готовый алгоритм выбора оборудования, который поможет избежать ошибок при запуске нового участка.
Физические основы и принцип работы лазерной технологии
Генерация лазерного луча
Любой лазерный источник начинает работу в активной среде, куда подается энергия накачки. В современных волоконных системах эту роль выполняют мощные диоды. Они передают энергию в оптическое волокно, частицы которого возбуждаются и начинают излучать свет.
Технический узел — оптический резонатор — заставляет этот свет усиливаться и собираться в узкий пучок с идеальной направленностью. В отличие от газового CO2-станка, где луч отражался зеркалами, здесь поток идет напрямую по кабелю в режущую головку. Такая характеристика исключает потери энергии и обеспечивает отличное качество пятна нагрева.
Механика процесса резки
Когда сфокусированный свет касается заготовки, запускается быстрый процесс разрушения структуры металла. Все происходит за доли секунды и в три этапа:
Поглощение и сверхбыстрый нагрев
Каждый материал по-разному отражает свет. Как только поверхность принимает энергию луча, температура в точке фокуса мгновенно взлетает выше точки плавления. Чем точнее настроен фокус, тем эффективнее сталь поглощает тепло, не перегревая всю остальную деталь.
Плавление и фазовый переход
Твердое железо переходит в жидкую фазу. При высокой мощности лазера металл начинает частично испаряться, что помогает лучу быстрее прошить металлический лист насквозь. На этом этапе формируется первичный канал реза.
Удаление расплава
Чтобы резка была эффективной, через сопло под давлением подается поток вспомогательного газа. Он механически выдувает жидкий металл из зоны обработки вниз. Именно так формируется аккуратный пропил. Без газа расплав просто застыл бы на кромке в виде грата.
Газовая среда и ее задачи
Газ в станке — это полноценный участник процесса, от которого зависит итоговая стоимость работы.
Активный кислород
Его используют для обычных черных сталей. Кислород работает как катализатор — заставляет металл гореть в зоне реза, выделяя дополнительное тепло. Это позволяет прорезать большие толщины с помощью установок средней мощности. Но есть нюанс — на торце детали остается слой окалины, который нужно счищать перед покраской.
Инертный азот
Такая услуга нужна, когда требуется прецизионный и чистый срез. Азот вытесняет кислород, не давая металлу окисляться. В итоге нержавеющий лист сохраняет свой блеск и антикоррозийные свойства. Цена метода выше из-за расхода дорогого газа, но зато вы сильно экономите время на финишной зачистке.
Сжатый воздух
Самый бюджетный вариант. Современное оборудование позволяет резать воздухом листы до 3–4 мм. Это заметно снижает расходы на обслуживание и покупку баллонов, хотя на кромке может появиться легкая шероховатость.
На сегодняшний день практически вся резка на лазерных станках мощностью свыше 6 кВт выполняется на азоте или сжатом воздухе. Это уже стало стандартом, так как позволяет значительно снизить себестоимость погонного метра реза, при этом сохранять достаточно высокое качество кромки. Высокая мощность лазерного излучения (6+ кВт) компенсирует отсутствие экзотермической реакции, которая происходит при резке кислородом. При этом можно поднимать скорость резки, не беспокоясь за химическую реакцию. Главное, чтобы была достаточной мощность лазерного источника.
Основные типы технологических лазеров для резки
CO₂-лазеры
Принцип действия
В таких установках работает смесь газов, где главную роль играют молекулы углекислого газа. Энергия накачки подается через высоковольтный электрический разряд. Это возбуждает газовую среду, заставляя ее генерировать невидимый глазу луч в дальнем ИК-диапазоне.
Мощность
Обычный промышленный станок этого типа выдает от 1 до 20 кВт.
Преимущества
Газовое оборудование до сих пор ценят за идеальное качество кромки на листах толщиной более 5 мм. Благодаря большой длине волны, край реза получается гладким, почти зеркальным. Это важная характеристика для тех, кому нужны детали, не требующие дальнейшей мехобработки.
Недостатки
Главный минус — низкий КПД, всего 10–15%. Большая часть энергии превращается в тепло, которое нужно отводить мощными чиллерами. Процесс осложняется и тем, что лазерный поток передается через систему зеркал, которые требуют идеальной чистоты. Кроме того, такая длина волны почти полностью отражается от цветных металлов, поэтому медь и латунь для CO₂-лазера недоступны.
Сферы применения
Это отличный выбор для раскроя неметаллов: акрила, дерева и пластика. В металлообработке их выбирают для ответственных изделий из толстой стали, где важен перпендикулярный и гладкий торец.
Волоконные лазеры
Принцип действия
Это самая перспективная технология на сегодняшний день. Свет рождается в мощных диодах и усиливается внутри активного оптоволокна, легированного иттербием. В этой схеме нет зеркал, что делает конструкцию монолитной.
Мощность
На рынке представлено оборудование от скромных 0,5 кВт до мощных машин на 50 кВт. В экспериментальных установках мощность может превышать 100 кВт.
Преимущества
КПД таких систем достигает 40–50%. Волоконные установки надежны и занимают мало места в цехе. Короткая длина волны луча в разы лучше поглощается металлами, поэтому скорость работы на тонких средних заготовках просто поражает.
Недостатки
Когда толщина листа превышает 20–25 мм, кромка может получаться более шероховатой, чем у газовых лазеров. Нужно тщательно подбирать фокусирующие линзы и сопла, чтобы сохранить достойный вид среза.
Сферы применения
Волоконник — абсолютный лидер в своей сфере. Такой лазерный комплекс может кроить практически любой металл: алюминий, нержавеющий прокат, медь и титан. Лазерный раскрой с помощью волоконной установки — базовая услуга современного техцентра.
Дисковые лазеры
Принцип действия
Активной средой здесь служит тонкий кристаллический диск из иттербиевого граната. Его конструкция позволяет охлаждать кристалл гораздо эффективнее, чем в других системах. Дисковые лазеры объединяют надежность волоконников и стабильность газовых машин.
Позиционирование
Дисковая система считается «премиальным» сегментом. Она сложнее волоконной, но предлагает прецизионный уровень управления лучом. Типовая мощность таких машин — до 15 кВт.
Преимущества
Главная техническая ценность диска — он полностью невосприимчив к обратному отражению луча. Можно часами кроить зеркальную латунь или медь в автоматическом режиме без риска повредить источник. Даже при пиковых нагрузках точность реза остается стабильной.
Недостатки
Сложная оптическая схема делает такие станки дорогими в закупке. Сервисное обслуживание стоит выше среднего, а любая инструкция по ремонту требует очень высокой квалификации от инженеров.
Сферы применения
Дисковые системы часто выбирают для оснащения высокотехнологичных цехов со строгими стандартами качества. Эта технология незаменима при работе с дорогими сплавами или для прецизионной резки миниатюрных элементов. Источник быстро окупает свою стоимость, так как гарантирует стабильный результат и сводит брак к минимуму.
Дисковые лазеры представляют альтернативу волоконным системам в сегменте средних и высоких мощностей. Однако они требуют специализированного обслуживания: чистки, юстировки зеркал, наличия запасных частей. Цена этих лазеров выше, чем волоконных, что, возможно, и ограничивает их широкое применение.
Возможности и ограничения лазерного раскроя
Лазер — мощный инструмент, который при правильном подходе заменяет целый парк станков, но имеет свои физические и экономические лимиты.
Преимущества лазерного раскроя
Точность
Лазерный луч обеспечивает исключительную точность позиционирования до ±0.05 мм. Это позволяет выпускать серийные партии с идеальной повторяемостью. На практике такая характеристика избавляет цех от слесарной подгонки, так как детали стыкуются сразу «из-под ножа».
Качество
Поскольку процесс протекает бесконтактно, на металлический лист не действует механическое давление. Это исключает деформацию заготовки и позволяет работать с хрупкими элементами. Локальный нагрев формирует минимальную зону термического влияния, поэтому геометрия изделия остается стабильной, а железо не коробит.
Гибкость
Цифровое управление дает производству маневренность. Чтобы начать выпуск новой позиции, не нужно менять оснастку — достаточно загрузить в станок другой файл. Прецизионный луч легко создает сложные ажурные контуры, которые невозможно получить фрезеровкой или обычной штамповкой.
Автоматизация
Современное оборудование легко встраивается в роботизированные комплексы. Интеграция с ЧПУ позволяет системе работать практически без участия человека, что снижает стоимость единицы продукции.
Ограничения
Толщина
С увеличением глубины проплавления падает скорость и растет цена метра прохода. Для волоконных систем толщина эффективного реза стали обычно ограничена 40–50 мм. Если материал массивнее, выгоднее использовать плазменную или гидроабразивную установку.
Граница эффективности лазерной резки определяется мощностью и экономикой. Базовые лазеры на 4–6 кВт эффективно работают с углеродистой сталью до 20 мм, нержавейкой до 18 мм и алюминием до 15 мм. Выше этих значений плазма предпочтительнее: оборудование дешевле, а обслуживание проще.
Хотя сверхмощные лазеры (10–40 кВт) могут выигрывать по эксплуатационным расходам на толщинах 20–50 мм, их капитальная стоимость в 3–7 раз выше плазменных станков. Гидроабразив же незаменим там, где полностью исключено тепловое воздействие. Но если термовлияние допустимо, мощный лазер может совершить прорыв: в нашей практике замена гидроабразива лазером при обрезке титановых штамповок толщиной 50 мм увеличила производительность более чем в 20 раз.
Энергозатраты
Высокое энергопотребление — основная проблема технологии. Особенно это касается газовых источников с невысоким КПД. Сопутствующее техническое обслуживание чиллеров и систем фильтрации также увеличивает операционные расходы предприятия.
Инвестиции
Лазерные комплексы значительно дороже гильотин или плазменных аппаратов. Капитальные вложения требуют четкого бизнес-плана и высокой загрузки, чтобы услуга по раскрою приносила прибыль.
Материалы
Существуют строгие материальные запреты. Чистая медь и золото имеют высокую отражающую способность, которая может повредить оптику резонатора. Лазером нельзя обрабатывать композиты на основе ПВХ или тефлона. При нагреве они выделяют резкий токсичный газ, который разрушает технический узел режущей головы и опасен для оператора.
Медь — главный вызов для волоконных систем. Коэффициент отражения достигает 95%, что опасно для оптики. Чтобы безопасно работать с этим материалом, нам пришлось значительно изменить конструктив лазера и повысить качество излучения. Например, на установке мощностью 6 кВт нам удавалось успешно резать медь марки М1 толщиной до 12 мм.
Геометрия
Любая проектная инструкция должна учитывать конусность — реза — небольшое сужение книзу, которое возникает из-за физических свойств сфокусированного луча. Этот эффект становится заметным при увеличении толщины стали. В таких случаях чертежи включают дополнительные припуски на обработку.
Практическое применение: материалы и отрасли
Современный лазерный способ раскроя позволяет предприятиям быстро переходить от выпуска одной детали к другой. Технология охватывает практически все направления современной промышленности.
Металлообработка
Углеродистая и нержавеющая сталь
Работа с черным прокатом и высоколегированными сталями составляет основу большинства цехов. Углеродистая сталь обычно идет на кронштейны, детали тяжелых машин и строительные элементы. Нержавеющий прокат используется в пищевой промышленности, производстве медицинских боксов и создании элементов интерьера. Лазерный луч оставляет после себя кромку без грата и окалины, поэтому изделия сразу готовы к покраске и монтажу.
Алюминий и его сплавы
Алюминий ценят за легкость и высокую теплопроводность. Такие сплавы активно используются для нужд авиации и транспортного сектора для снижения массы машин. Из алюминия производят сложные радиаторы охлаждения, и технический потенциал луча позволяет получить тонкие и точные ребра даже при высокой теплоотдаче материала.
Цветные металлы
Медь и латунь требуют особой осторожности из-за способности отражать излучение обратно в оптику. Для обработки этих металлов нужны волоконные лазеры, так как важна стабильность луча, чтобы исключить брак при работе с дорогим сырьем. В электротехнике из них производят токоведущие шины и контакты, где важна точность и проводимость. Кроме того, эти металлы популярны в создании дорогого авторского декора и фурнитуры.
Лазер максимально эффективен в работе с тонколистовым металлом (0,5–6 мм). Здесь он обеспечивает скорость 10–30 м/мин и идеальное качество кромки. Также технология незаменима для нержавеющей стали в пищевой и медицинской отраслях: резка в среде инертного газа дает чистый срез без оксидов. При работе с дорогими сплавами и титаном лазер выгоден за счет узкого реза, что минимизирует отходы дорогостоящего сырья.
Неметаллы
Пластики и полимеры
Акрил, ПЭТ и поликарбонат стали базой для рекламной индустрии. Луч формирует аккуратный контур без трещин на вывесках, логотипах и деталях торгового дизайна.
Дерево, фанера и картон
Натуральная древесина и фанера остаются классикой для макетирования и мебельного производства. С помощью лазера производят оригинальную упаковку и ажурные вставки для декора.
Текстиль и кожа
В легкой промышленности лазерный станок выполняет скоростной раскрой ткани и кожи. Края синтетических полотен при этом аккуратно оплавляются, что исключает их осыпание со временем.
Камень и керамика
На камне чаще делают гравировку, а деликатная резка тонких керамических пластин используется при изготовлении сувениров или диэлектрических подложек для радиоэлектроники.
Применение лазера в различных отраслях
Машиностроение и автомобилестроение
В этой сфере лазеры создают сложные прототипы и компоненты штамповой оснастки. Это существенно снижает стоимость разработки и выпуска новых моделей техники.
Аэрокосмическая отрасль
Для самолетов и ракет изготавливают легкие перфорированные детали. Современные лазерные комплексы позволяют соблюдать строгие допуски на деталях со сложной геометрией.
Электроника
Лазер формирует точные защитные экраны и миниатюрные корпуса для микросхем. Качество поверхности здесь напрямую влияет на надежность работы всего прибора.
Медицина
Технология незаменима при выпуске стентов и хирургических инструментов. Прецизионный уровень исполнения гарантирует безопасность и долговечность медицинских изделий.
Архитектура и дизайн
Дизайнеры используют резные панели из металла для отделки зданий. Лазерная резка помогает реализовывать самые смелые и масштабные архитектурные проекты.
Выбор лазерного комплекса и экономика производства
Как выбрать лазерную установку? На какие параметры нужно обратить особое внимание? Практическое руководство поможет систематизировать ключевые факторы и обосновать покупку.
Выбор типа лазера: чек-лист
Материал и его параметры
Если ваша основная задача — обработка листов из черных и цветных металлов, выбирайте волоконный источник. Современные волоконники мощностью от 15 кВт легко кроят толстое железо до 40–50 мм. CO2-системы остаются стандартом для работы с полимерами, деревом, кожей и акрилом, так как длина их волны лучше поглощается неметаллическими поверхностями.
Качество кромки
Лазер дает ровный край без грата, что важно для деталей, идущих под покраску или сборку без слесарной доводки. Чтобы получить идеально гладкий торец на массивных плитах, станок должен работать на очищенном кислороде или азоте под высоким давлением.
Планируемый объем производства
Волоконные системы на тонких и средних толщинах работают в 3 раза быстрее газовых. Это увеличивает пропускную способность цеха, позволяя выполнять больше заказов в смену и тем самым снижать долю общехозяйственных расходов в цене каждой детали.
Инвестиции и эксплуатационные расходы
Хотя стоимость качественной волоконной установки в 2-3 раза выше газовой, она окупается за счет энергоэффективности. Такие системы потребляют в несколько раз меньше электричества. При этом обслуживание упрощается: в волоконном тракте нет зеркал, которые требуют сложной юстировки и регулярной чистки. Ресурс диодов волоконного лазера до 100 000 часов.

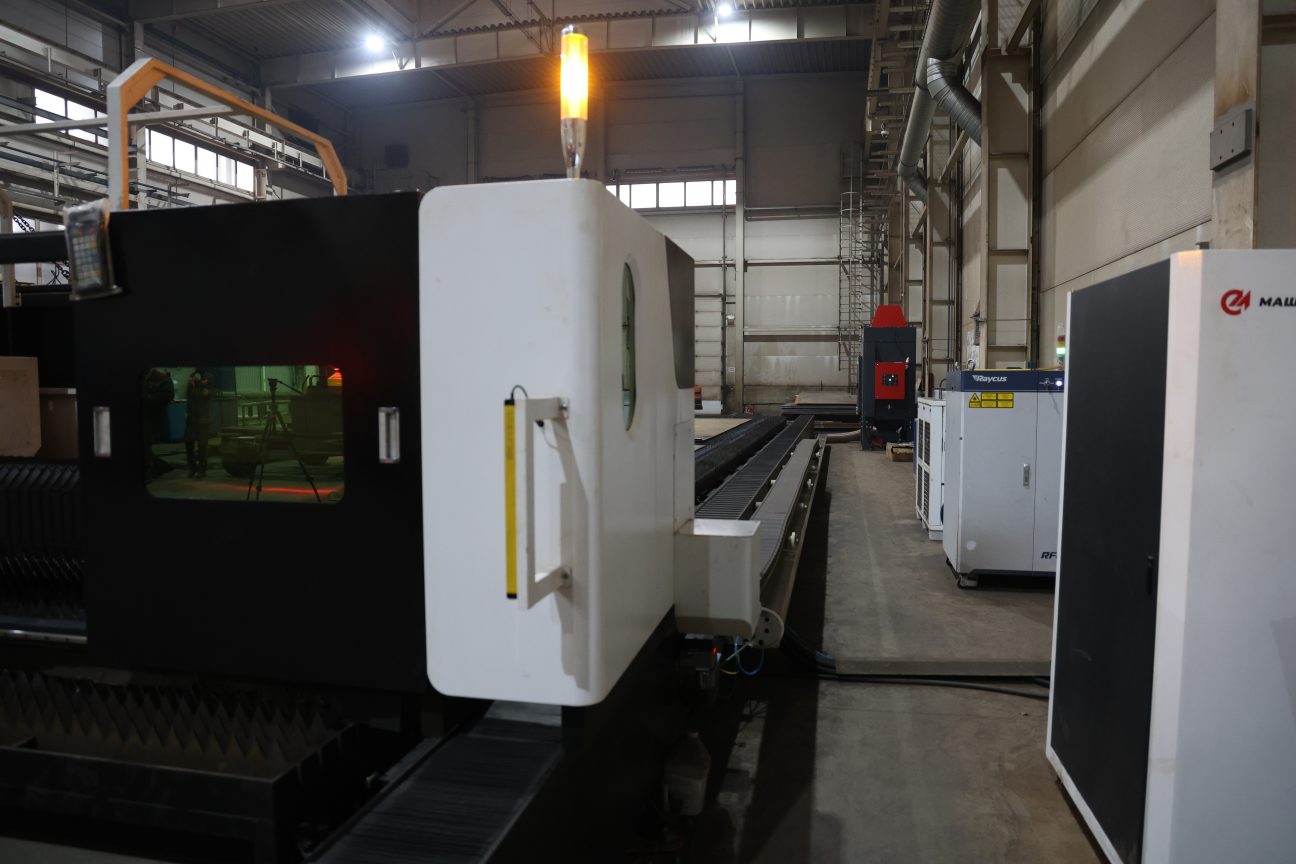

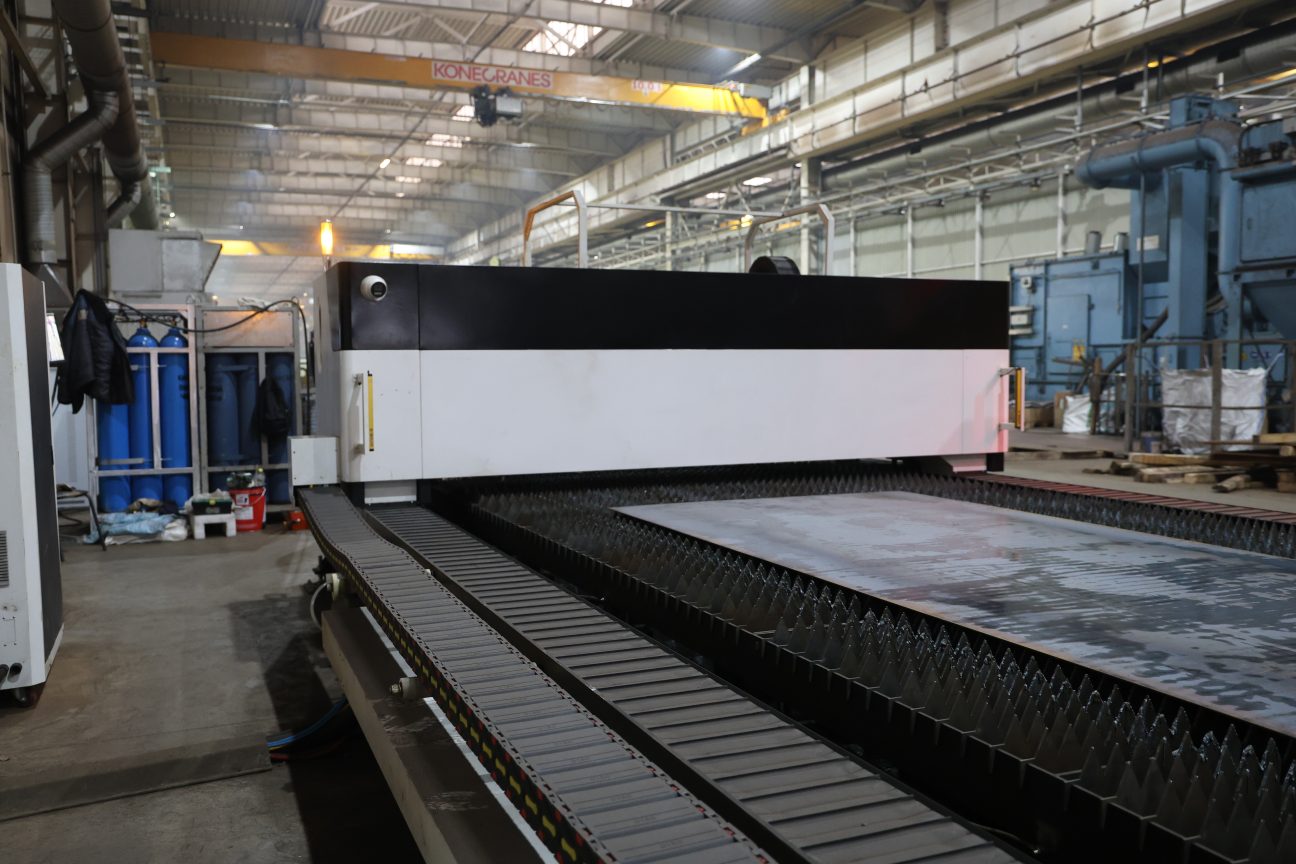

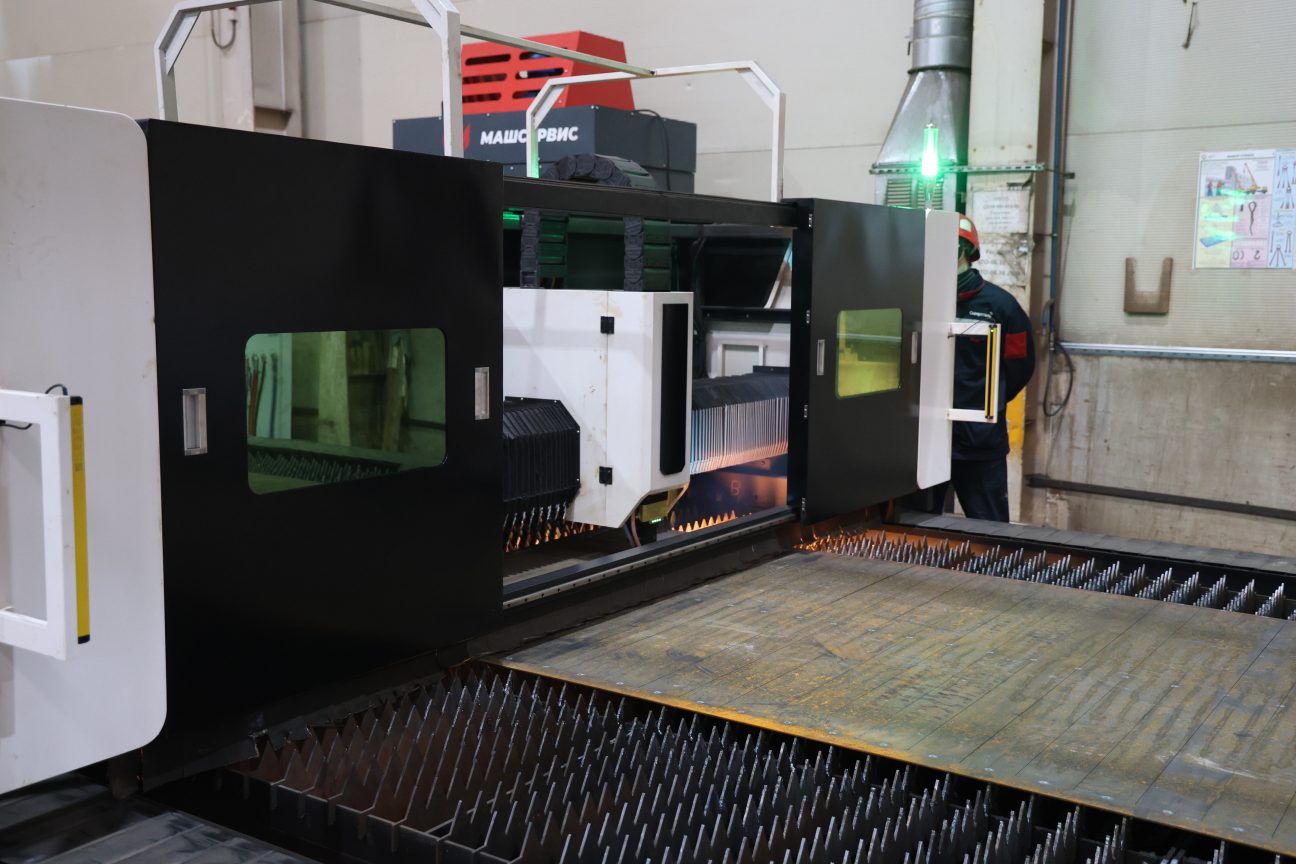

Участок лазерной резки работает на КРМЗ уже 20 лет — мы запустили его одними из первых в Пермском крае. Сначала были запущены два углекислотных лазера, а затем — оптоволоконный.
Оптоволоконный лазер мы используем только для работы с тонким металлом до 6 мм: нержавеющей и оцинкованной сталью.
При выборе «оптоволоконника» мощностью 6 кВт ключевыми факторами для нас стали общая производительность и скорость перемещения головы. Здесь также важно понимать, что постоянное использование лазера на максимальной заявленной производителем скорости ведет к быстрому износу оборудования, поэтому нужно обращать внимание на надежность деталей и узлов, которые обеспечивают работу головы.
Ключевые характеристики оборудования
Мощность лазера
Показатель определяет предельную толщину прошивки и стабильность работы на отражающих металлах. Для большинства задач по листовому металлу достаточно 3–6 кВт, но для плит 20+ мм нужно брать установки на 6–12 кВт или выше.
Рабочее поле
Габариты стола подбираются под формат закупаемых листов. Стандартный размер 3000х1500 мм позволяет кроить 80% листов без предварительной гильотины. Для задач ж/д или судостроения выбирайте поле 4000х2000 мм или порталы.
Позиционирование и повторяемость
Это способность портала возвращать сопло в нужную точку. Для прецизионный работ стандартная точность ± 0.05 мм. Качественные серводвигатели исключают рывки и обеспечивают плавный контур даже на сложных узорах.
Уровни автоматизации
Автоматическая смена паллет позволяет загружать новый лист, пока идет раскрой на первом столе. Добавление робота-сортировщика — дестакера — и системы дымоудаления повышает производительность на 30%. Датчики мониторинга состояния линз и сопел упрощают обслуживание технического комплекса.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
Экономика и себестоимость
Полная стоимость владения
Суммарная цена эксплуатации включает затраты на энергию, технические газы и расходники (сопла, линзы). Волоконные лазеры имеют КПД 40–50% , что в разы выше, чем у CO2, поэтому их содержание выгоднее в долгосрочной перспективе.
Себестоимость метра реза
В калькуляцию закладывают амортизацию, ФОТ и газ. При работе с азотом стоимость метра существенно растет, но это дает качество без окалины.
Покажу на примере, как меняются затраты на раскрой стального листа толщиной 4 мм в зависимости от мощности лазера и типа газа. При использовании кислорода на источнике 2 кВт скорость резки составляет 2,6 м/мин, а итоговая стоимость раскроя с учетом стоимости оборудования — 1 327 руб. Увеличение мощности до 4 кВт на том же кислороде ускоряет работу до 3,6 м/мин, снижая цену до 1 042 руб.
Главный скачок происходит при переходе на сжатый воздух. С источником 4 кВт скорость возрастает до 8 м/мин, а стоимость падает более чем вдвое — до 422 руб. Дальнейшее наращивание мощности только усиливает этот эффект: установка на 6 кВт разгоняется до 14 м/мин (264 руб.), а 10-киловаттный лазер проходит дистанцию на скорости 20 м/мин (246 руб.). Самые низкие затраты обеспечивает мощный источник на 15 кВт: при скорости 30 м/мин себестоимость раскроя составляет всего 226 руб.
Сопоставление с альтернативами
Плазменная установка стоит дешевле, но проигрывает в геометрии малых отверстий. Механическая фрезеровка не обеспечит такой скорости на сложных контурах. Гидроабразив незаменим для сверхтолстых плит, но его цена эксплуатации выше из-за расхода гранатового песка и медленной работы. Нержавеющий прокат лазером кроится быстрее и чище любых других методов.
Будущее лазерной резки: тренды и перспективы
Основные изменения в лазерной резке касаются энергии луча и способности установок принимать решения во время выполнения операций.
Сверхмощные волоконные лазеры
Отрасль уверенно осваивает источники мощностью 40 кВт и выше. Такой энергетический потенциал позволяет легко кроить углеродистую сталь толщиной до 80 мм, заменяя плазму или гидроабразив. При этом тонкая сталь обрабатывается на предельных скоростях, что существенно снижает итоговую стоимость каждой детали.
Интеллектуальный контроль и ИИ
Умный станок теперь самостоятельно следит за состоянием сопла и защитного стекла. Интегрированный искусственный интеллект анализирует процесс в реальном времени, фиксирует искрение и температуру в зоне реза. Если возникает риск непрореза или появления грата, система моментально корректирует параметры.
Многофункциональные гибридные системы
Гибридные станки, которые совмещают лазерную резку со штамповкой или сваркой, — новый стандарт цехов. Объединение операций на одной станине исключает ошибки при переустановке и повышает точность позиционирования. Это сокращает цикл производства, экономит площади и упрощает логистику. Такие решения идеальны для быстрого выпуска сложных металлических узлов и серийных заказов.
Фокус на экономии ресурсов
Современный волоконный источник имеет высокий КПД, потребляет меньше энергии на каждый ватт мощности, что снижает себестоимость 1 метра реза. Системы рециркуляции газов, особенно для дорогого азота, быстро окупаются. Замыкая цикл, они делают раскрой экологичнее и экономически выгоднее.
Аддитивные гибридные системы
Сочетание печати и лазерной финишной доводки позволяет создавать детали, которые невозможно изготовить традиционным литьем. Луч оплавляет микронеровности после наращивания слоев и обеспечивает высокую чистоту поверхностей. Такая обработка позволяет получать готовые узлы для медицины и робототехники в кратчайшие сроки.
Лазерная резка стала основным способом раскроя листовых заготовок и практически заменила механические методы разделения в приборостроении и машиностроении.
Впереди держатся волоконные лазеры. Их ценят за надежность и высокую скорость обработки материала. Газовые CO₂-установки перешли в специфические ниши и остаются оптимальным выбором для обработки акрила или древесины.
При выборе оборудования важно опираться на экономический расчет. Нужно учитывать состав сплава, серийность и затраты на технологический газ, чтобы вложения в станок окупились максимально быстро.
Развитие идет в сторону полной интеграции в цифровое производство. Современные модели легко подключаются к ERP-системам, используют данные для предиктивного обслуживания и позволяют инженеру выполнять настройку дистанционно. Это логичный шаг в эпоху Индустрии 4.0.
