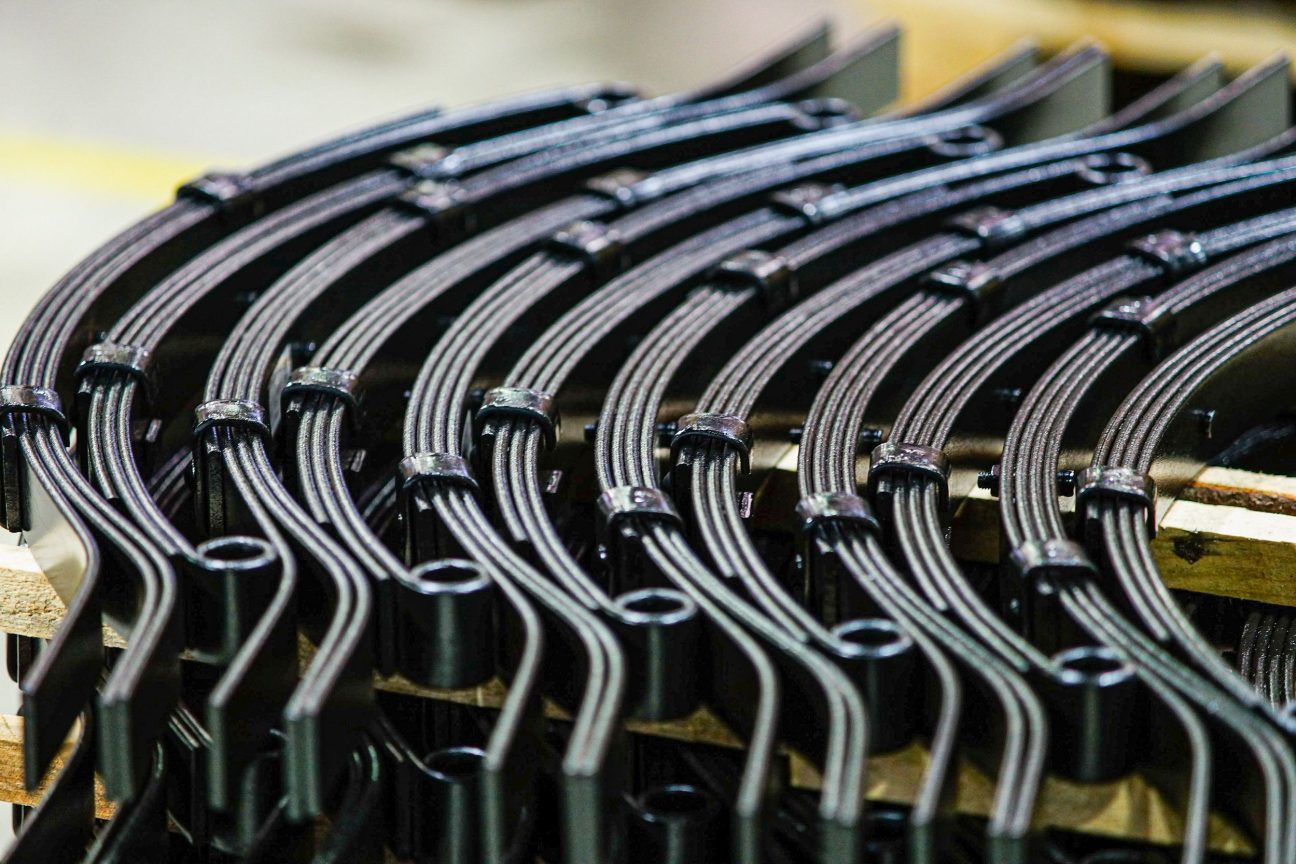

Одна ошибочная гибка металла запускает цепную реакцию скрытых расходов. Финансовые издержки складываются не только из стоимости потерянного материала — это и переналадка линии, и вынужденный простой, и срыв сроков поставки с последующей претензией от клиента. Как превратить гибку в предсказуемый и выгодный процесс? Рассказываем, как это сделать в эпоху процветания роботизации и искусственного интеллекта.
Гибка — одна из фундаментальных операций в металлообработке. Она актуальна для тысяч изделий — от простого кронштейна до обшивок самолета. Эта, казалось бы, простая технология становится все более точной и развитой. На смену ручным листогибочным прессам приходят автоматизированные станки с внедренным ИИ. И все же неверный выбор метода гибки до сих пор приводит к браку.
Как сохранить качество изделий? Создали для вас гайд с погружением в физику гибки металла, выбором методики и оборудования.
Физика процесса гибки: что происходит внутри
Гибка металла — это изменение его формы без видимого разрушения. Внутри материала при этом происходит активная деформация слоев: внешние волокна растягиваются, а внутренние — сжимаются. Нейтральный слой, остающийся в центре, не изменяет своей длины. Он смещается в сторону меньшего радиуса.
Если превысить уровень предельной деформации растяжения, то наружные волокна разорвутся, образуя трещины. Это легко предотвратить, если соблюдать минимально допустимый радиус гиба (R) — он соответствует пластичности материала. На его значение влияют:
- механические свойства — пластичные металлы (медь, алюминий) выдерживают гибку с малым радиусом, а твердые и прочные — только большие радиусы;
- направление волокон — легче всего сгибать лист металла с волокнами, расположенными под углом к линии изгиба;
- термическое состояние — после отжига металл становится менее твердым и более пластичным, что уменьшает радиус гиба в 2–3 раза по сравнению с наклепанным состоянием;
- толщина — чем она меньше, тем меньше может быть радиус гибки; это сохранит одинаковый уровень деформации наружных волокон.
После гиба металл подвергается частичному восстановлению упругой деформации — пружинению. Это наиболее важная характеристика, пренебрежение которой — прямой путь к потери геометрии детали. Пружинение зависит от отношения радиуса к толщине, механических свойств металла и угла изгиба. Его компенсируют перегибом или калибровкой.
Металлы с высоким пределом текучести и модулем упругости более подвержены пружинению. Если угол восстановления меди — до 0,5°, то для нержавеющей стали он достигает 3–6°.
Наклеп тоже всегда сопровождает гибку. В зоне деформации металл становится более прочным, плотным и менее пластичным. Повторная гибка этого же участка заготовки еще больше увеличивает хрупкость и жесткость металла, в результате чего могут появиться трещины. Избежать этого можно с помощью отжига: он снимает внутренние напряжения детали и восстанавливает ее пластичность.

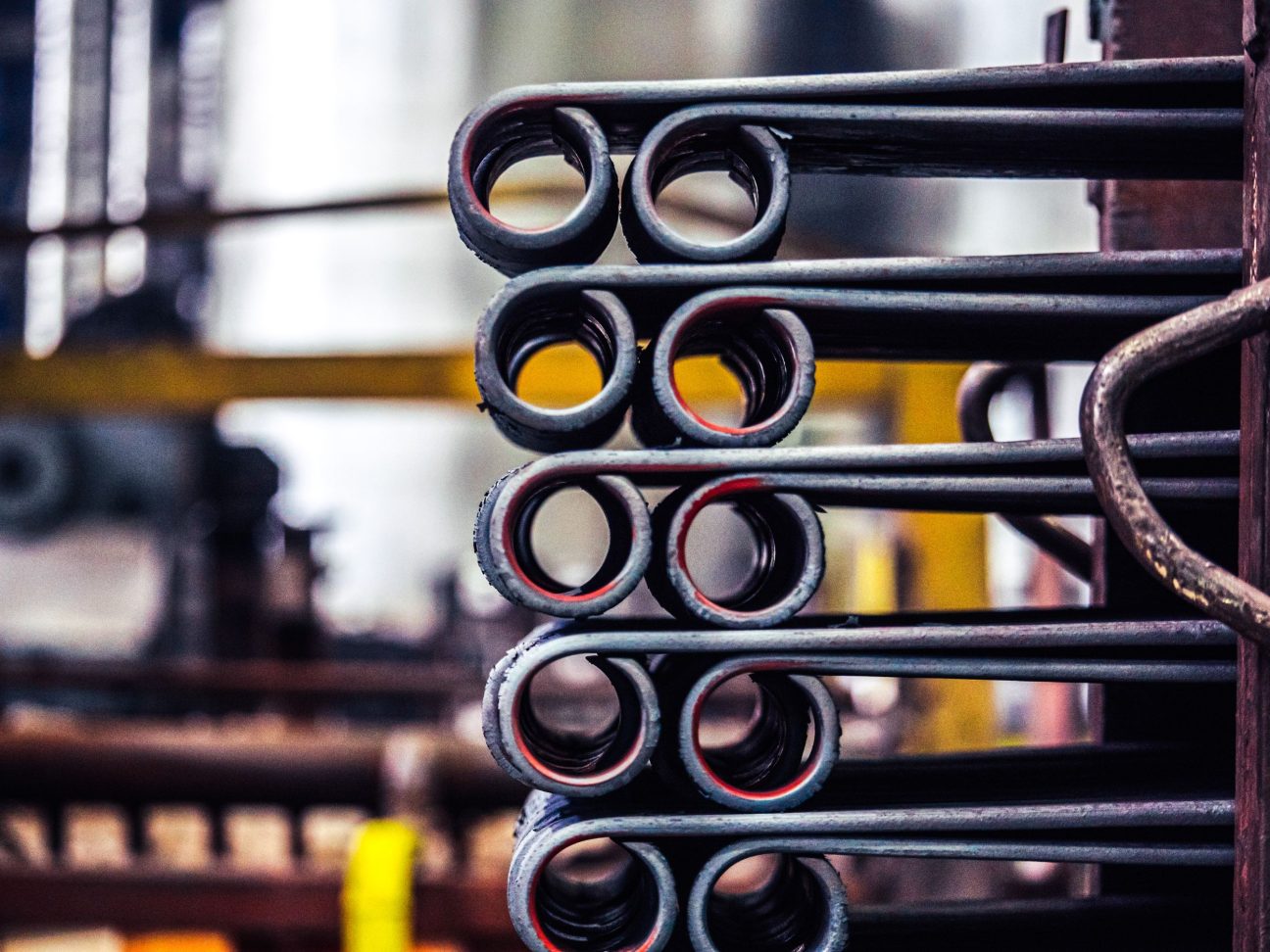

Методы гибки: от классических до современных
Листовая гибка
Самая распространенной считается V-образная гибка. Этот метод оптимален для мелко- и среднесерийного производства деталей с невысокими требованиями к точности. Здесь листовой металл располагается на матрице, которая обеспечивает ему две точки опоры. В его центр опускается пуансон: он толкает заготовку, изгибая ее до нужного положения.
Типы V-образной гибки:
- воздушная — металл вдавливается в углубление между опорой и пуансоном;
- калибровка (гибка в упор, чеканка) — плотный контакт матрицы с заготовкой, применяется для массового производства точных деталей.
При высоких требованиях к поверхности и необходимости создания острых углов (до 45°) используется ротационная гибка. Ее выполняют на специальных станках с вращающимися валками. Методика позволяет избежать появления царапин и других повреждений на поверхности металла.
Воздушной гибкой изготавливают кронштейны и конструкционные короба, калибровкой — автомобильные и аэрокосмические детали, а ротационной — трубы, профили и другие тонкостенные детали.

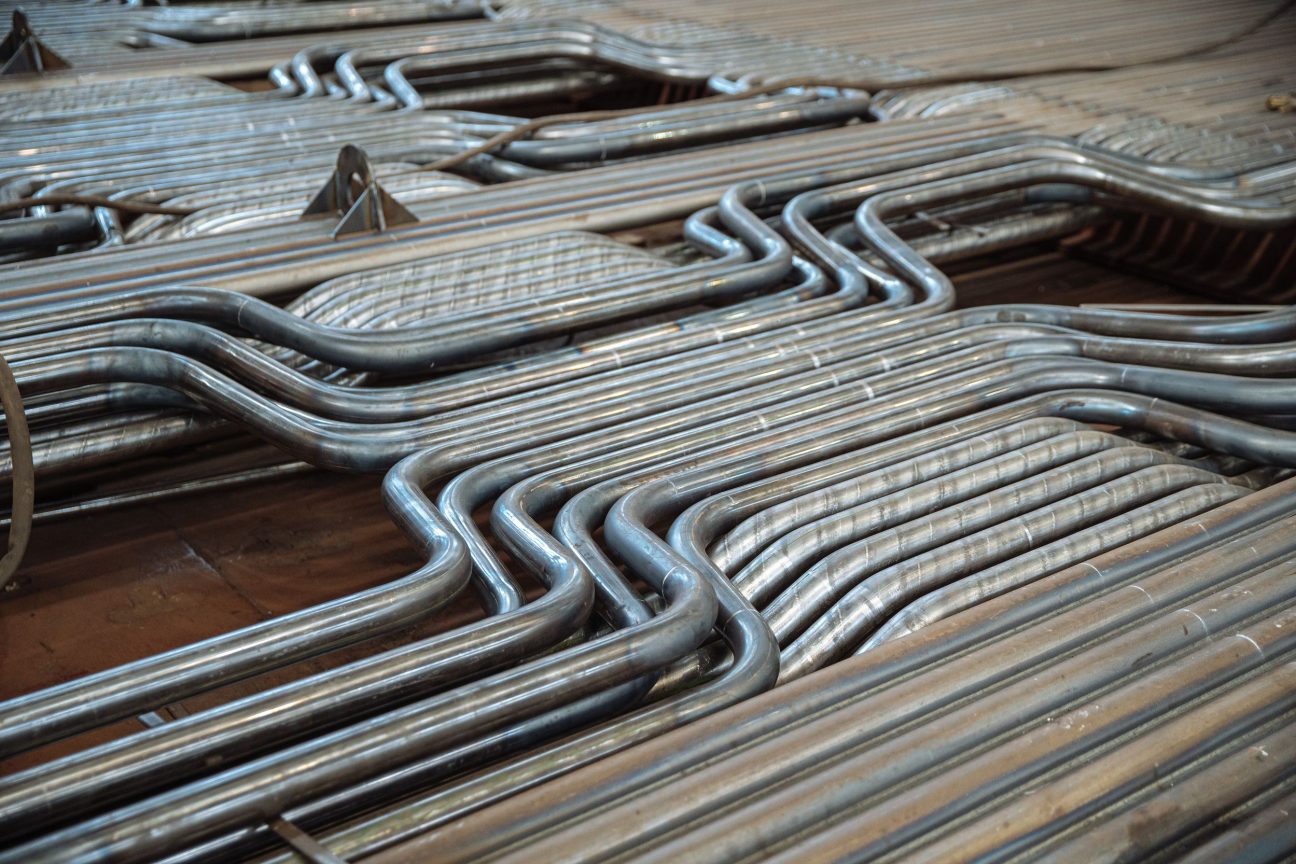

Гибка профилей и труб
Работа с профилями и трубами выполняется по другим методикам. Полые конструкции гнутся легче, чем листовой металл, но внутренние и наружные стенки испытывают ассиметричные нагрузки.
Метод обкатки труб применяется для мелкосерийного и штучного производства. Здесь обкаточный ролик прижимает трубу к ручью неподвижного гибочного ролика. Этот способ предназначен для толстостенных труб. К преимуществам обкатки относят контролируемую деформацию с минимальными дефектами и овальностью до 5–8%.
Станки с технологией наматывания отличаются качественным гибом на маленьких радиусах и точной повторяемостью геометрических форм. Это производительное оборудование, оптимальное для массового производства. Принцип его работы: труба одевается на дорн станка и прижимается к ручью гибочного ролика, затем поворачивается и влечет за собой трубу, наматывая ее на ролик. За счет овальности до 3–4% готовые трубы используются для нужд авиации, космоса и машиностроения.
Вальцовка необходима для изготовления из труб и профилей радиусных деталей — цилиндров, конусов и пр. Для этого используются трех- и четырехвалковые машины, которые работают с металлом различного типа. Здесь труба изгибается на заданный радиус за счет силы трения, возникающей между ведущими вращающимися роликами. Иногда для получения изделия нужного радиуса одну трубу прогоняют через валки несколько раз. Овальность при вальцовке достигает 8–11% за счет отсутствия дорна.
Высокоэнергетические и специализированные методы
Гидровзрывная гибка. Востребована для крупногабаритных и сложных деталей. Здесь заготовка изгибается под действием мощной ударной волны, прижимающей ее к матрице. Метод отличается предельной точностью и минимальной деформацией заготовки. Он применим только для производства уникальных и мелкосерийных изделий из-за низкой автоматизации оборудования.
Гибка с индукционным нагревом. Незаменима для работы с трубами и профилями из тугоплавких металлов. По сравнению с классической холодной гибкой этот метод ограничен утончением, волнистостью и овальностью стенок. В процессе технологии труба точечно нагревается до нужной температуры (до +800…+1100°C), после чего формируется изгиб. Готовое изделие охлаждается системой водяного охлаждения.
Индукционная и гидровзрывная гибка заменяет сварку. Это сохраняет бесшовное соединение, сокращает время на проведение работ и уменьшает затраты на ультразвуковой контроль (УЗК).
Инкрементальная (постепенная) гибка. Используется для прототипирования и мелкосерийного производства. Здесь гибка сочетается с наращиванием металла, что необходимо для получения сложных геометрических форм. Инкрементальная технология применяется для деталей с высокими требованиями к допускам.
Оборудование: от механики к сервоприводам и ГПС
Гибочное оборудование постепенно эволюционировало от простых ручных агрегатов до полностью автоматизированных комплектов.
История развития
Этапы прогресса гибочных станков:
- Механические приводы. Примитивные станки, в которых оператор вручную раскручивал маховики для поднятия пуансона. Производительность — 5–10 гибов в час, брак — 15–25%.
- Пневматические приводы. Требовали большого количества времени на сжатие воздуха и не могли выдать достаточное давление для гиба заготовки, но уже не нуждались в физических усилиях оператора.
- Гидравлические приводы. Более надежное и мощное оборудование. Производительность стала выше, но КПД составлял не более 75–80%, а расход электроэнергии — около 60 кВт×ч.
- Электромеханические (сервоприводы). Современный стандарт с КПД более 95% и уменьшенным энергопотреблением — до 12 кВт×ч. Сервопривод позволяет программировать скорость гибки в зависимости от толщины, материала и радиуса гиба. Точность повторяемости угла — ±0,5° в сравнении с современной гидравликой ±1°.
Сложные металлические изделия традиционно изготавливали методом гибки на листогибах. При промышленном и серийном производстве все чаще применяют профилегибочное оборудование: стальная лента проходит через роликовые валы и формуется в требуемый профиль. Однако в эпоху индивидуализации важна не только массовая, но и проектная работа — уникальная архитектура и нестандартная форма, причем быстро и экономично. Классическая гибка на листогибах медленна и трудоемка, а простые профильные станки дают типовые «палочные» решения и не обеспечивают нужной гибкости.
Возможности современных ЧПУ-листогибов
Листогибные станки ЧПУ — это интеллектуальные системы, в которых CNC-контроллер управляет ползуном, задним упором, ориентацией гибочной балки и компенсацией прогиба. Наиболее важен задний упор, контролирующий положение заготовки перед гибкой. Точность его позиционирования составляет ±0,03 мм.
Оборудование базируется на программном интерфейсе. Настройка режимов выполняется с помощью двух- или трехмерной модели детали. CNC-контроллер способен создавать профиль заготовки, а также рассчитывать параметры операций в соответствии с типом листового металла, размерами заготовки и радиусом изгиба.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
Для интеграции сразу нескольких ЧПУ-листогибов, центральной системы управления, роботизированных систем подачи заготовок и смены инструмента разработаны гибкие производственные системы (ГПС). Это сокращает время на переналадку с 15–20 до 2–3 минут. При интеграции с CAD/CAM оператор загружает нужный файл программы, а все остальное делает система: она контролирует весь процесс от расчета развертки до выдачи задания для станка.
Максимальной автоматизации можно добиться с системами ERP/MES. Совместно они отслеживают состояние деталей в режиме реального времени, оптимизируют загрузку станков и рассчитывают экономическую составляющую производства.
Результаты внедрения ГПС:
- сокращение производственного цикла;
- уменьшение численности персонала;
- минимизация брака;
- полный контроль производства.
Профилегибка на станках с ЧПУ — это следующий этап развития гибки металла. На таких линиях стальная лента проходит через роликовые валы, а встроенные механизмы пробивают технологические отверстия и выполняют другие операции по программе. Ключевое отличие в том, что сначала создается цифровой двойник изделия с помощью 3D-моделирования, затем модель загружается в оборудование, и формируется точная деталь — как конструктор LEGO, из элементов которой собирается сложная форма.
Инструменты для листогибов
Основная оснастка для станков — это пуансоны и матрицы. В стандартном варианте они изготовлены из инструментальной стали с твердостью около 42–48 HRC. Это бюджетные универсальные инструменты, которые активно используются в серийном производстве. Их минус — оставляют царапины на поверхности и не подходят для нестандартных деталей.
Специализированная оснастка разработана под конкретную деталь. Она может иметь сложные контуры, многоступенчатые профили и подвижные элементы. Такой инструмент реже приводит к появлению дефектов и обладает более высокой точностью. Несмотря на высокую стоимость, специализированная оснастка быстро окупается в массовом производстве.
Карбид вольфрама более надежен, нежели инструментальная сталь. Он позволяет создавать пуансоны с радиусом кромки до 0,1–0,3 мм и подходит для сложных задач, в которых сталь быстро изнашивается.
Инженерные расчеты и подготовка производства
Изготовление любой детали требует расчетов, которые можно выполнить вручную или с помощью специализированного программного обеспечения.
Рассчитываем развертку: упрощенные формулы и их ограничения
Для вычисления длины развертки необходим коэффициент K (K-фактор). Он показывает расстояние от внутренней поверхности металла до нейтрального слоя (t) в зависимости от толщины листового материала (S):
K=t/S
Чем меньше радиус, тем ближе нейтральный слой к внутренней поверхности. Коэффициент K при это уменьшается до 0,3–0,35. При больших радиусах он примерно равен 0,5: при этом значении нейтральный слой располагается точно в центре листа. Найти коэффициент можно в справочниках, технических паспортах производителей металла или определить его экспериментальным путем.
С помощью K рассчитывают припуск на гиб (BA) — фактическую длину дуги нейтрального слоя в зоне изгиба металла:
BA=π/180×α×(Ri+K×S)
где Ri — внутренний радиус, α — угол гиба.
Длина развертки (L) — это сумма прямых участков (L1, L2 и т.д.) и длины материала в зоне изгиба (BA):
L=L1+L2+L3…+BA
Рассчитаем для примера развертку уголка из нержавеющей стали толщиной S=3 мм, внутренним радиусом Ri=5 мм, коэффициентом K=0,41 и углом гиба 85°. Длина полок L — 40 и 60 мм.
Припуск на изгиб:
BA=18085(5+0,413)=9,24 мм
Длина развертки:
L=40+60+9,24=109,24 мм
Следовательно, изготовить уголок можно из заготовки длиной 109,24 мм.
Если деталь имеет несколько гибов, то каждый из них рассчитывается отдельно в соответствии с углом гиба α. Длина развертки будет суммой каждой полки и припусков, соответствующих количеству углов.
Программное обеспечение
CAD-системы определяют точную геометрию и размеры плоской заготовки, которая методом гибки трансформируется в готовую деталь. Этот процесс называется моделированием и опирается на формулы расчета, описанные выше. В результате оператор получает чертеж плоской заготовки, готовый к отправке на станок.
На следующем этапе используются CAM-модули. Они необходимы для расчета последовательности гибов и устранения коллизий. Система ЧПУ получает управляющую программу, содержащую угол каждого сгиба, позицию заднего упора, тип пуансона и матрицы и другие характеристики. Автоматический расчет деталей с большим количеством гибов облегчает работу оператора и повышает точность готового изделия.
Симуляция гибки с готовыми трехмерными моделями и выбранным оборудованием производится с помощью FEM-анализа. Он предсказывает реальное поведение металла: пружинение, возникновение остаточных напряжений и дефектов.
Если традиционное производство требует изготовления 3–5 пробных деталей перед стартом массового выпуска, то ЧПУ позволяет устранить более 90% дефектов и выпускать детали сразу после завершения FEM-анализа. Исключение составляют узлы с точностью угла ±0,2°— здесь рекомендуется сделать 1–2 пробных образца даже после симуляции.
Основные дефекты гибки: причины и способы устранения
| Тип деформации | Причина возникновения | Способ предупреждения |
| Трещины на внешнем радиусе | Гибка вдоль волокон материала, неоднородная структура металла, заусенцы на кромках, неравномерное распределение усилия по длине гиба. | Увеличение внутреннего радиуса, зачистка кромок, применение смазки, выбор пуансонов с большим радиусом. |
| Избыточное пружинение | Высокая упругость материала, большое отношение радиуса гиба к толщине листового металла, недостаточное усилие прижима. | Перегиб, калибровка, использование специальных профилей пуансонов, увеличение продолжительности гиба или ступенчатая гибка. |
| Отклонение угла | Неправильный расчет пружинения, износ пуансона и матрицы, неправильная калибровка станка. | Жесткий контроль толщины заготовки, калибровка оборудования, использование компенсационных систем для станка. |
| Вмятины и следы от инструмента | Загрязнение и пыль на матрице, отсутствие смазки, износ инструмента. | Очистка контактных поверхностей, правильное позиционирование заготовки, контроль давления, использование защитных прокладок и/или более широких штампов для снижения давления. |
| Искажение сечения (для труб) | Истончение стенок труб, появление овальности профиля, отсутствие внутренней поддержки, чрезмерное усилие или его неравномерное распределение. | Использование дорна, увеличение радиуса гибки, применение калибровки гидравлическими расширителями, контроль усилия и скорости движения. |
| Перекручивание детали | Неправильное позиционирование заготовки или ее смещение в процессе гибки, неравномерное прижатие пресса, смещение оси гибки. | Точное выравнивание заготовки перед обработкой, проверка перпендикулярности пуансона и матрицы, калибровка станка. |
Внедрение системы CAD/CAM для станка ЧПУ обеспечивает точный расчет К-фактора, компенсацию пружинения с точностью до ±0,1° и своевременное обнаружение износа инструмента. Все это снижает количество брака до минимальных значений.
Тренды и будущее технологии гибки металла
Цифровизация. Ее основные компоненты — датчики силы в реальном времени, адаптивное управление для компенсации пружинения, цифровые двойники процесса. Результат — тотальный контроль технологического процесса и расчет угла гиба, необходимого для получения точного результата.
Искусственный интеллект и машинное обучение. Разработан для оптимизации программ гибки и предсказательного обслуживания оборудования. ИИ способен обнаруживать проблемы, которые человек не заметит при ручном проектировании.
Наша компания одновременно производит оборудование и ведет строительные работы, поэтому мы выбрали путь работы с ЧПУ. Это позволяет, например, получить каркас дома площадью 150 кв.м за один рабочий день. Технология востребована: по стране строятся заводы с профилегибочными ЧПУ. Наша задача — открыть 89 таких производств; мы видим в этом будущее работы с металлом. В дальнейшем остается доработка инструментов и штампов и внедрение промышленной 3D‑печати металлом — это следующая веха развития гибки и производства металлических конструкций.
Роботизация. Роботы-манипуляторы отвечают за подачу и съем деталей и точное позиционирование заготовки. Их главное преимущество — полностью автоматизированная работа с металлом и производство 24/7.
Экологичность. Современные сервоприводы потребляют энергию только во время активного движения ползуна, что экономит значительное количество электроэнергии по сравнению с гидравлическими приводами. Кроме того, они не используют гидравлическое масло и сокращают количество отходов материала благодаря точным расчетам припуска на сгиб.
Ожидается, что к 2035 году большинство металлообрабатывающих предприятий внедрят оборудование с поддержкой ИИ. Это позволит создать самонастраивающиеся и саморегулирующие системы с высочайшей производительностью и минимальным риском брака.
Выбор технологии гибки металла основан на пяти критериях: материале, габаритах заготовки, точности геометрии, серийности производства и его экономического обоснования. Все эти факторы взаимосвязаны, и эффективное производство не может пренебрегать ни одним из них.
Будущее металлообработки — за высокотехнологичным оборудованием. Инвестиции в интеллектуальные станки окупаются снижением стоимости брака, строгим контролем качества и сокращением численности штата сотрудников. В эпоху цифровизации опыт оператора становится все менее весомым: здесь эффективность производства гарантируется прецизионными автоматизированными комплексами.
