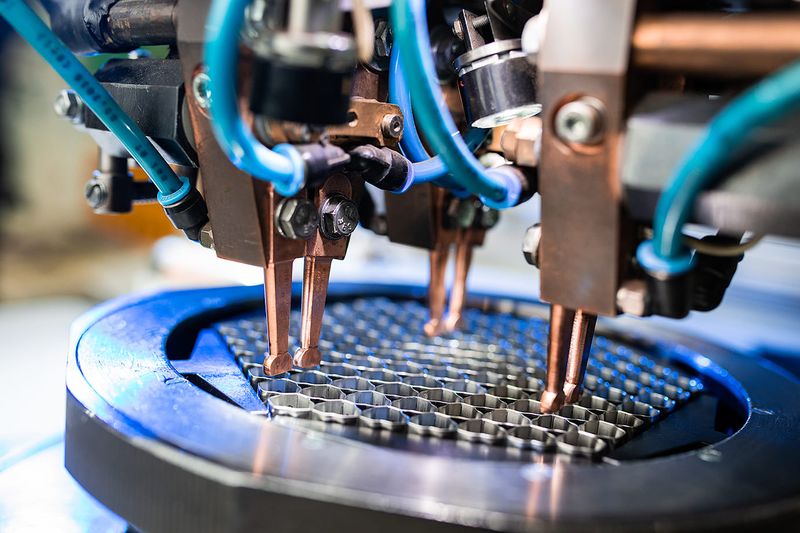

Секрет эффективного производства часто скрыт в мелочах: в зажимных устройствах, патронах и системах позиционирования. Наш материал объясняет, почему оснастка требует такого же внимания, как и основное оборудование. Мы покажем путь от хаотичных затрат к управляемым инвестициям в технологический процесс.
В современной промышленности сложилась парадоксальная ситуация, когда предприятия вкладывают огромные бюджеты в цифровизацию и покупку роботов, но при этом совершенно забывают про фундамент — станочную оснастку и приспособления.
Из-за использования примитивных прихватов или изношенных тисков станки простаивают, пока рабочий подбирает нужную подкладку. Огромное количество брака и ручной доводки деталей также возникает по вине «кривых» приспособлений, что раздувает себестоимость.
Мы предлагаем взглянуть на оснастку как на стратегический инструмент. Инвестиции в ее совершенствование — это прямой путь к росту производительности, снижению издержек и повышению качества конечной продукции.
Порядок в терминах: классификация станочной оснастки
Чтобы эффективно контролировать затраты, нужно использовать единую классификацию оснастки. Понятная структура избавляет от путаницы и помогает выстроить четкую логику управления производством.
Технологическая оснастка (ТО)
ГОСТ 3.1109-82 определяет технологическую оснастку как средства, которые дополняют оборудование для выполнения конкретных задач. По сути, это все, что навешивается на станок сверх его базовой комплектации: пресс-формы, сложные штампы, режущий инструмент и устройства для фиксации.
Например, оснастка фрезерного обрабатывающего центра — это и фрезы, и системы позиционирования. Свойства этих элементов подбирают под конкретную задачу, так как от них напрямую зависит производительность и чистота поверхности детали.
Станочные приспособления
Эта категория отвечает за надежную связку в системе «станок-деталь» или «станок-инструмент». Ее главная задача — обеспечить точное и быстрое позиционирование. Этого добиваются с помощью тисков, прихватов, планшайб. Инструмент, в свою очередь, фиксируют в шпинделе, используя цанговые патроны или оправки. Жесткое и качественное приспособление гарантирует, что технологический процесс пройдет без вибраций и поломок дорогостоящих пластин.
Контрольно-сборочный инвентарь
Зона ответственности этой группы начинается на этапе после станочной обработки. Такие устройства нужны для точного соединения узлов, контроля параметров и финальных испытаний. Сюда относятся сборочные кондукторы, которые задают положение отверстий под крепеж, и манипуляторы для перемещения тяжелых агрегатов. Использование эталонных плит и проверочных стендов позволяет исключить человеческий фактор при приемке продукции. Они экономят время слесарей и делают результат работы предсказуемым.
Классификация по конструктивным и производственным критериям
Для финансовой оценки важно и другое деление оснастки — по способу применения и частоте использования.
Специальная
Специальные устройства создаются под одну конкретную деталь. Такое проектирование оправдано только в массовом производстве, где огромные тиражи позволяют быстро окупить вложения.
Универсально-сборная
Для мелкосерийных заказов чаще применяют универсально-сборную оснастку (УСП). Это своего рода конструктор из стандартных элементов — плит, упоров и зажимов. Такой набор можно пересобрать под новую номенклатуру за одну смену, не дожидаясь изготовления уникального железа в инструментальном цехе.
Быстросменная
Сегодня на первый план выходят быстросменные решения и системы «нулевой точки» (Zero-Point). Они позволяют менять заготовку вместе с оснасткой за считанные секунды. Основное требование к ним — возможность настройки детали вне станка, пока он еще отрабатывает предыдущую программу.
Модульная
В этом случае оснастка состоит из взаимозаменяемых блоков — баз, элементов крепления и приводов. Это дает гибкость УСП, но с более высокой точностью и скоростью настройки.
Экономика оснастки: за рамками покупной цены
Часто решение о покупке или изготовлении вспомогательных устройств принимается только на основе цены, хотя настоящая экономика раскрывается при ежедневной эксплуатации в цехе.
Анализ TCO – общей стоимости владения
Реальная цена, которую платит предприятие, не равна сумме в счете поставщика. Общая стоимость владения (TCO) включает расходы на протяжении всего жизненного цикла изделия. Сюда входят эксплуатационные затраты: очистка, периодическое обслуживание, трудозатраты наладчиков и обучение персонала. Со временем любой технологический узел требует ремонта или замены изношенных компонентов — кулачков, направляющих или пневмоцилиндров. Важно учитывать и расходы на хранение, учет и внутрицеховую логистику, о которых часто забывают при планировании.
Самые болезненные статьи расходов — это стоимость внеплановых остановок. На практике именно простаивающий станок, ожидание слесаря-ремонтника или исправление дефектов «съедают» всю экономию от покупки дешевой, но непродуманной конструкции.
Окупаемость инвестиций через эффективность
Инвестиции в качественные решения возвращаются за счет прямой экономии времени и снижения брака.
Сокращение времени вспомогательных операций
Специальное приспособление для конкретной детали сводит к минимуму ручную работу по выверке. Оператор тратит меньше времени на установку и зажим заготовки, что увеличивает коэффициент загрузки оборудования.
Увеличение ресурса инструмента
Когда проектирование зажима выполнено грамотно, система гасит вибрации и микроудары. Благодаря этому дорогостоящая фреза работает дольше, а количество замен твердосплавных пластин сокращается. Это не только экономит бюджет на расходники, но и уменьшает количество остановок для подналадки.
Снижение брака
Качественные зажимные устройства обеспечивают высокую повторяемость позиционирования каждой новой заготовки. Так сводится к минимуму риск получить дефект из-за смещения или деформации изделия под нагрузкой.
Гибкость производства
Современный цех должен моментально реагировать на запросы рынка. Модульные системы позволяют быстро адаптироваться под новые задачи, что делает даже мелкие серии выгодными.
Пока оснастку считают «вспомогательным железом», деньги будут уходить в брак и простои. Необходимость дорогостоящего оснащения доказывают не презентациями, а цифрами. Берутся три показателя: время переналадки, доля брака и фактическая загрузка станка.
Если внедрение сокращает время на переналадку хотя бы на 10–15% и стабилизирует размер без постоянных поджатий — экономика складывается быстро. Финансовую службу убеждает не абстрактное «повышение качества», а расчет стоимости ежемесячных простоев. Когда потери переводятся в рубли, разговор становится предметным.
Проблемы и барьеры на пути модернизации оснастки
Даже при наличии бюджета внедрение прогрессивных технологий часто сталкивается с сопротивлением внутренней среды завода. Есть несколько факторов, которые могут превратить покупку оборудования в головную боль.
Техническая несовместимость
Современная оснастка не всегда встает на старый станок безболезненно. Часто не совпадают Т-образные пазы, размеры стола или системы управления. Самодельные адаптеры и переходные плиты увеличивают плечо нагрузки, а это снижает точность и жесткость всей системы. Иногда инновационный зажим оказывается слишком высоким, и в рабочей зоне оборудования просто не остается места для маневра фрезы.
Конструкторы часто не учитывают реальный разброс размеров заготовки, пытаются сделать оснастку слишком универсальной или экономят на элементах базирования. В итоге в цеху начинают использовать кустарные методы: подкладывают фольгу и бесконечно выверяют деталь по индикатору. Избежать этого просто — проектируйте приспособления вместе с теми, кто на них будет работать, и обязательно делайте опытную партию.
Кадровый разрыв
На заводах не хватает технологов, для которых проектирование сложных систем — основная работа. Многие молодые специалисты хорошо владеют графическим софтом, но не понимают, как силы резания деформируют реальную деталь. К этому добавляется консерватизм в цехах. Мастера старой закалки привыкли к проверенным годами самоделкам. Любое модульное приспособление кажется им избыточным, а необходимость переучиваться вызывает протест.
Мастера часто правы в своем скепсисе. Их самоделки — это естественная реакция на реальную проблему, которую не учли на этапе подготовки производства. Вместо того чтобы ломать людей «через колено», нужно разобрать цеховую идею, доработать ее и узаконить. Лучшие приспособления у нас выросли именно из таких решений, просто доведенных до ума и оформленных в официальную конструкторскую документацию.
И главный совет для ПТО: помните истину — наблюдать и слушать в цеху нужно в два раза больше, чем говорить. Тогда в ваших словах появится смысл, а в работе — реальный толк.
Управленческие сложности и отсутствие учета
Процесс внедрения тормозит отсутствие учета. Если на предприятии нет цифровой базы данных, инвестиции превращаются в мертвый груз. При ручном ведении журналов информация о местонахождении инвентаря теряется. В итоге фрезерный центр простаивает, пока рабочие ищут нужный комплект на складе. Отсутствие 3D-моделей оснастки для симуляции обработки на ПК приводит к риску аварии при первом же запуске программы.
Экономические преграды
Высокие разовые затраты пугают финансовые службы. Они ждут быстрого возврата средств и не принимают в расчет скрытые потери от простоев и брака. Каждое техническое требование инженеров воспринимается как прихоть, если его нельзя напрямую перевести в количество деталей за текущий месяц.
Главное препятствие для модернизации — кассовый разрыв и осторожность собственника. К этому добавляется риск, что дорогостоящее оснащение не подойдет к старому оборудованию.
Преодолеть сопротивление помогает запуск «пилота» на отдельном участке с расчетом фактической экономии перед масштабированием на весь завод. Когда удается подтвердить срок окупаемости менее года, разговор с владельцами или банками сразу переходит в предметную и конструктивную плоскость.
Пять шагов к эффективному инструментальному хозяйству
Вспомогательные инструменты требуют не меньшего внимания, чем основные фонды. Чтобы управление ими приносило прибыль, нужна прозрачная и логичная структура.
- Аудит и инвентаризация
Все начинается с полной ревизии хозяйства. Каждое приспособление нужно занести в единый электронный реестр. В карточку вносятся параметры изделия и его привязка к конкретным деталям, оборудованию и операциям техпроцесса. Такая база данных позволяет технологу мгновенно подбирать готовые решения под новый технологический запрос.
Начните именно с аудита. Посмотрите, где больше всего ручных поджатий, где чаще всего «уплывает» размер и где самые долгие переналадки. Улучшать нужно не все подряд, а конкретные узкие места. Оснастка — это не расходный материал, а рычаг производительности. Но только если считать ее экономику честно.
- Стандартизация
Когда весь парк оцифрован, становится заметно лишнее разнообразие. Мы внедряем политику унификации и максимально используем стандартные и сборные системы. Внутреннее требование предприятия должно быть простым: конструктор сначала ищет решение среди готовых модулей, и только потом начинает проектирование уникального узла. Это сокращает затраты на закупки и позволяет быстрее наладить станок под новую задачу.
- Хранение и учет
Оснастка хранится в инструментально-раздаточной кладовой. Здесь каждое изделие проходит очистку и сервис после возврата из цеха. Маркировка QR-кодами превращает учет в простую процедуру: сканирование мгновенно показывает историю ремонтов и дату последней проверки точности. Это исключает потерю инвентаря и его поломку из-за небрежности.
- Умные закупки и LCC
При заказе новых позиций мы оцениваем стоимость жизненного цикла (LCC). Это финансовый прогноз, который суммирует расходы на покупку и работу устройства до его списания. LCC помогает доказать, что надежный фрезерный зажим выгоднее дешевого аналога, который потребует замены уже через месяц.
- Цифровизация через ERP и MES
Завершает систему интеграция данных в общую сеть управления. Синхронизация с MES-системой гарантирует, что наладчик получит инструмент вовремя, а производство избежит досадных простоев.
Вектор развития: новые технологии в оснастке
Сегодня инновации в деталях позволяют превратить обычный цех в гибкий производственный комплекс. Технологический рывок происходит там, где классическая механика встречается с 3D-печатью и цифровым контролем.
Новые материалы и аддитивные технологии
Привычные марки стали в производстве зажимов все чаще дополняются легкими сплавами и композитами. Это помогает облегчить конструкцию без потери жесткости. Такое решение особенно полезно, когда работает скоростной фрезерный центр: чем меньше вес оснастки, тем быстрее и точнее перемещается стол. В местах, где металл контактирует с заготовкой, теперь используют сменные твердосплавные вставки. Они служат намного дольше обычных закаленных губок.
Настоящую революцию в литье совершила 3D-печать металлом. Она позволяет создавать внутри пресс-форм извилистые каналы охлаждения, которые в точности повторяют контур будущего изделия. Получить такую систему сверлом или фрезой невозможно. Подобное проектирование ускоряет выпуск деталей почти вдвое и защищает их от перекосов и деформаций при остывании.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
Развитие модульных и переналаживаемых систем
Современная оснастка уходит от монолитных конструкций к модульному принципу. Универсальные системы позволяют собрать нужное приспособление из готовых блоков под конкретный чертеж. Это освобождает склады от запасов специфического «железа», которое годами ждет своего часа, и экономит недели, которые раньше тратил инструментальный цех на изготовление спецзаказов.
Особое внимание стоит уделить системам «нулевой точки» (Zero-Point). С ними станок не простаивает во время настройки. Вы готовите деталь на отдельной паллете, пока оборудование еще режет предыдущую партию. Затем замена происходит за считанные минуты. Единая база позволяет легко перекидывать работу между разными участками без долгой выверки индикатором.
Цифровой мониторинг и интеллектуальная оснастка
Концепция Smart Tooling превращает обычные тиски или патрон в активный источник данных. В корпус встраивают датчики, которые в реальном времени следят за силой зажима, вибрацией и температурой. Если деталь начнет смещаться или возникнет опасная вибрация, система мгновенно подаст сигнал или остановит обработку.
Качественный технологический процесс больше не зависит от интуиции рабочего. Каждое требование по точности подтверждается объективными цифрами. Умная электроника сама подсказывает, когда ресурс устройства на исходе, защищая оборудование от поломок и исключая появление брака.
Цифровой мониторинг — это уже не фантастика. Датчики усилия зажима и вибрации реально дают эффект на высокосерийном производстве и при обработке дорогих деталей. Там, где брак одной единицы стоит десятки или сотни тысяч рублей, контроль полностью оправдан. На простой мелкосерийке это часто избыточно — там дешевле и эффективнее просто навести дисциплину.
Вложения в современную оснастку — это инвестиции в стабильность предприятия. Такой подход повышает качество продукции и помогает производству мгновенно реагировать на меняющийся спрос.
Конкуренция сегодня смещается из конструкторских бюро прямо в цех. Преимущество создает не только отличный продукт, но и технологичный, быстрый и точный процесс его изготовления. Качественные приспособления сокращают брак и время переналадки, обеспечивают гибкость линии. Это экономит ресурсы и повышает общую культуру производства.
Будущее — в слиянии механики и цифровых технологий. Оснастка становится «интеллектуальной»: встроенные датчики контролируют усилия зажима, а цифровые двойники проверяют операции до реального запуска. Это исключает простои и превращает зажимные устройства из вспомогательного инвентаря в полноценный актив производственного цикла.
