Оснастка для климатических испытаний — Москва

Задача

Изготовление оснастки для проведения климатических испытаний партии датчиков

Сроки выполнения

8 рабочих дней (май 2025)

Заказчик

Разработчик электронных приборов для промышленной автоматизации (реализует проекты в сфере газораспределения и промышленной безопасности)

Контекст запроса

Компания разрабатывала новую модель датчика срабатывания предохранительного сбросного клапана (ПСК), предназначенного для эксплуатации при температурах от –40 °C до +60 °C. По требованиям к валидации изделия было необходимо провести серийные климатические испытания в климатической камере. Однако испытательная камера имела ограниченный внутренний объём, а каждый датчик весил до 3,5 кг (с металлорукавом — до 28 кг за комплект).
Перед командой стояла задача — разместить в камере до 8 изделий одновременно при соблюдении температурного режима и механической стабильности. Заказчик обратился на платформу Coop-Tech за разработкой компактной и термостойкой оснастки.

Технологическая цепочка

1. Анализ габаритов климатической камеры и весовых характеристик изделий
2. Проектирование 3D-модели с ячейками под 8 датчиков
3. Выбор материала — PETG-CF (PETG с углеволокном):
   • прочность на сжатие ~52 МПа
   • ударостойкость при –50 °C
4. 3D-печать с оптимизированной внутренней структурой
5. Проверка фиксации и устойчивости при имитации нагрузки
6. Подготовка комплекта к отгрузке в испытательную лабораторию

Вызовы и риски

• Эксплуатация при –40 °C: большинство пластиков становятся хрупкими при низких температурах
• Высокая нагрузка: суммарный вес до 28 кг → риск разрушения оснастки в камере
• Ограниченное пространство: требовалась высокая плотность размещения изделий
• Универсальность конструкции: нужно было обеспечить надёжную фиксацию изделий с разной конфигурацией шлангов и выходов

Как решили

• Использовали PETG-CF: материал с высокой морозостойкостью и стабильными размерами
• Усилили конструкцию ребрами и заложили запас прочности (до 40 кг)
• Подобрали геометрию, обеспечивающую симметричную нагрузку и удобство укладки
• Провели «сухой прогон» с установкой реальных датчиков до начала испытаний

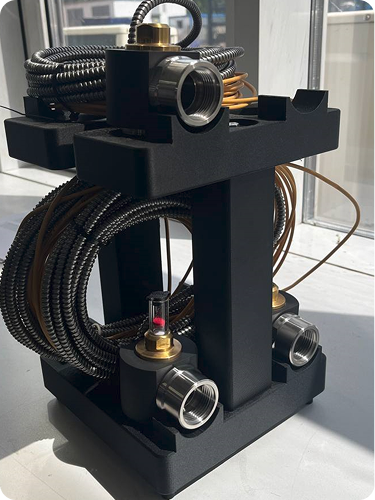

Иллюстрации
