Оснастка для контроля уплотнительных колец — Москва

Задача

Разработка контрольной оснастки для нестандартных уплотнительных колец DN400

Сроки выполнения

6 рабочих дней (апрель 2025)

Заказчик

Производитель оборудования для нефтегазовой отрасли (обратился с запросом на разработку специализированной оснастки для ОТК)

Контекст запроса

К нам обратился производитель, выпускающий крупногабаритные фильтры и арматуру. На одном из этапов проектирования и валидации поставок они столкнулись с проблемой: уплотнительные кольца большого диаметра (680 и 739 мм) регулярно приходили с отклонениями по геометрии. ГОСТ-методики контроля оказались неприменимы, а повторяемость характеристик была нестабильной.
Для перехода к системному контролю они запросили разработку оснастки, позволяющей быстро и достоверно проверять соответствие колец требованиям КД.

Технологическая цепочка

1. Совместная проработка допусков с заказчиком

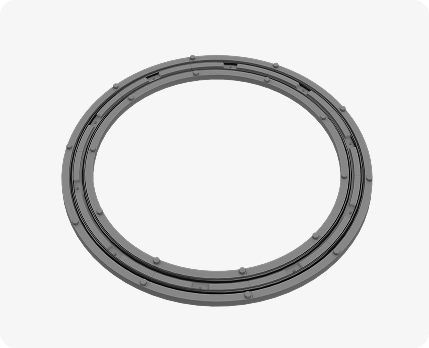

2. Разработка 3D-модели оснастки с учётом методических требований
3. Подбор технологии: 3D-печать с точностью 0,1–0,3 мм
4. Печать опытного образца, проверка на контрольной партии
5. Разработка методики контроля (МПИ 006-001-24)
6. Согласование методики с производителем колец
7. Изготовление двух комплектов: один передан в службу ОТК заказчика, второй — поставщику колец

Вызовы и риски

• ГОСТ-методики не предусматривали контроль таких размеров
• Требовалось обеспечить точность измерения в рамках 6 мм поля допуска
• Погрешность оснастки не должна превышать 30% от поля допуска
• Оснастка должна быть технологичной, долговечной и удобной для использования в цеховых условиях

Решение обеспечило

• Переход к стандартизированному входному контролю
• Резкое снижение процента брака — более чем в 3 раза
• Повышение доверия между производителем оборудования и поставщиком уплотнений

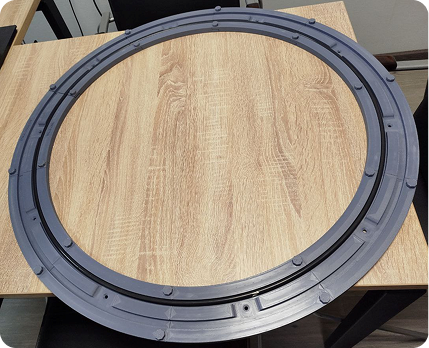

Иллюстрации
