Оснастка для запрессовки втулок — Москва

Задача

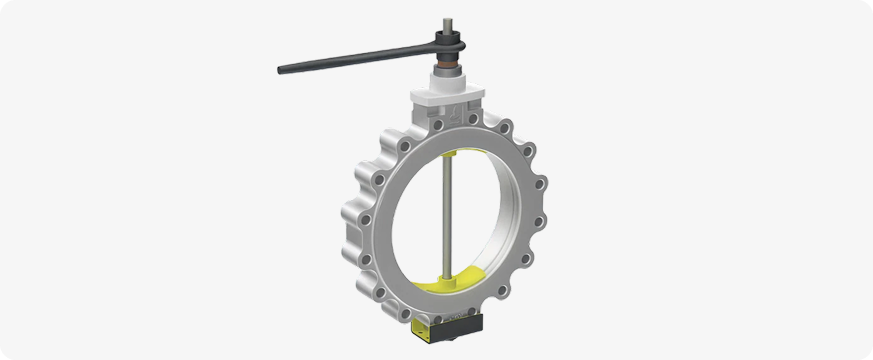

Проектирование и изготовление оснастки для сборки затвора DN400

Сроки выполнения

7 рабочих дней (апрель 2025)

Заказчик

Производственное предприятие, специализирующееся на выпуске трубопроводной арматуры (обратилось с задачей разработки оснастки для сборки нового типоразмера оборудования)

Контекст запроса

На этапе запуска новой сборочной линии по затворам DN400 заказчику потребовалась технологическая оснастка для запрессовки антифрикционных втулок в корпус. Основная сложность — необходимость быстрого запуска без длительного цикла мехобработки или производства оснастки на фрезерных станках. Заказчик обратился на платформу Coop с запросом на разработку функциональной оснастки с применением 3D-печати, способной выдерживать механическую нагрузку и обеспечивать точное позиционирование втулок.

Технологическая цепочка

Постановка задачи и получение чертежей втулок
Анализ усилий запрессовки — расчет нагрузки
Проектирование 3D-моделей распорных и защитных втулок
Подбор материалов:
Стеклонаполненный полиамид (ПА6 GF30) — для жёстких распорных элементов

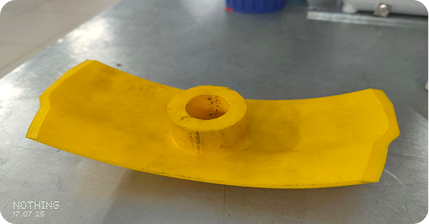

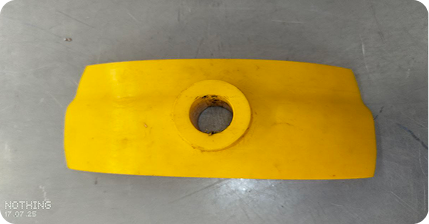

Термопластичный полиуретан (TPU) — для гибких защитных заглушек
3D-печать на FDM-принтерах
Функциональная примерка оснастки на корпус затвора
Подготовка комплекта для серийной сборки

Вызовы и риски

Механическая нагрузка при запрессовке: Требовалась оснастка, способная выдержать локальные усилия при запрессовке, без деформации и разрушения
Сложная геометрия уплотнительной зоны: Заглушки должны были точно повторять внутреннюю криволинейную форму корпуса, что исключало возможность изготовления традиционными методами (фрезеровка, литьё)
Защита посадочных поверхностей корпуса: Оснастка должна была исключить любые риски повреждения или задиров в зоне уплотнений
Сжатые сроки и малосерийность: Требовалось обеспечить выпуск оснастки в течение недели при полной готовности к работе

Результат

Установлена оснастка, с которой один оператор может проводить сборку без применения дополнительного инструмента
Поверхности корпуса надёжно защищены от повреждений
Решение масштабируемо на другие типоразмеры затворов при повторении логики
